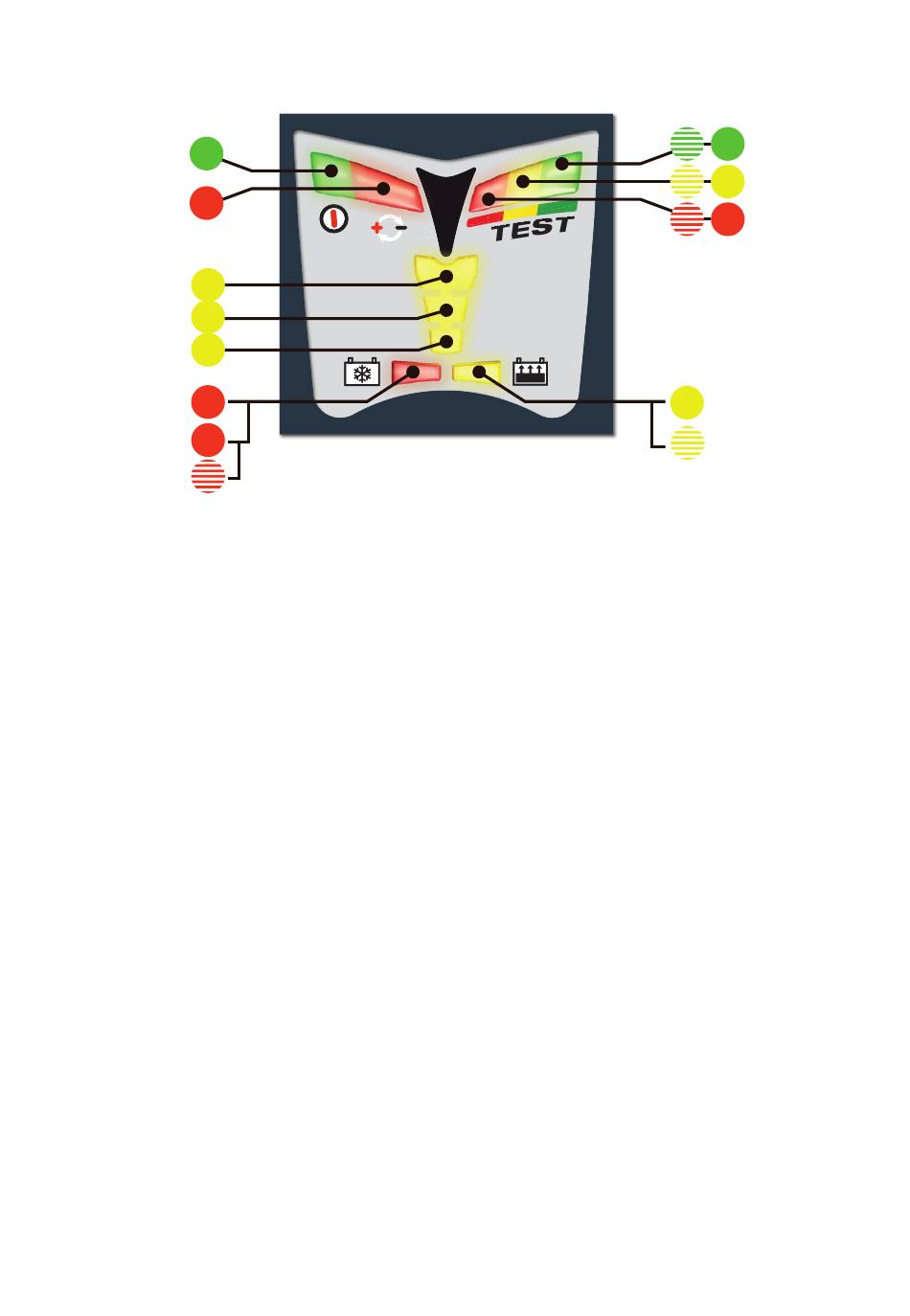

GUIDE RAPIDE – PANNEAU D'INFORMATION LED
Tous les details sur LEDs ou programme dans le manuel – mêmes numéros
1
2
10
COURANT
9
8
3
ACTIVATION
. 1
DESULFATE
3
.2
3
.3
1. LED #1 - Marche. Cette LED confi rme la présence d'alimentation AC vers le chargeur.
Toutes LEDs de charge et test s'allument brièvement – microprocesseur ok.
2. LED #2 polarités inverses – connexions erronées en sortie. Corriger pour activation.
3. Activation de circuit et récupération de batteries fortement déchargées
3.1
ACTIVATION - Si le V batterie est > 2V, la LED #3 s'allume brièvement pour confi rmer l'activation.
Plupart des batteries : la LED #3 s'éteint de suite et la LED #4 s'allume.
3.2
RÉCUPÉRATION - pour batteries négligées ou « à plat ». La LED 3 reste allumée en fi xe.
3.3 RÉCUPÉRATION « TURBO » - batterie extrêmement déchargée. La LED 3 clignote.
Si l'étape 3 n'a pas été fructueuse après 2h, l'étape 4 s'engage automatiquement.
4. Charge et vérifi cation de charge
4.1
CHARGE : La LED #4 allumée en fi xe indique l'étape de charge principale.
4.2
VÉRIFICATION : LA LED #4 clignote alors que le circuit vérifi e le niveau de charge. Si la batterie requiert plus
de charge, le programme repasse en mode CHARGE. Plusieurs retours possibles. Les réversions font que la
LED #4 alterne de façon irrégulière entre un état fi xe ou clignotant.
Si la LED# 4 a clignoté durant 30 minutes d'affi lée (ou si les étapes 3 + 4 n'ont pas été achevées sous 48h),
l'étape 5 s'engage et un test de rétention de voltage commence.
5. 6. 7. Tests de rétention et entretien de batterie – alternance toutes les 30 min.
5
Si batterie en bon état, la LED #5 clignote durant les 30 minutes de test. PAS DE COURANT DE CHARGE.
6/7
La LED #6 ou #7 peut remplacer la #5 si le voltage de batterie chute durant le test, ou vice versa.
Lisez les § 6 et 7 dans le manuel si la LED 6 et/ou 7 s'allume durant cette période.
Entretien - charge fl ottante sous voltage sûr pour prévenir toute décharge.
Durant les périodes d'entretien de 30 minutes, la ou les LEDs #5/6/7 qui clignotai(en)t s'allume(nt) alors de façon
fi xe. La batterie prend le courant nécessaire pour compenser les pertes et consommations.
Les périodes de test et d'entretien continuent d'alterner toutes les 1/2h jusqu'à déconnexion. Le résultat de
test est réactualisé à chaque fois.
8. 9. 10. LEDs de courant de charge
8
LED #8 (0,2A) s'allume si la LED #3 (DESULFATE) est fi xe ou si la LED #4 (CHARGE) clignote.
9
LED #9 (0,5A) doit s'allumer en début de vérifi cation de charge – LED #4 en mode clignotant.
10
LED #10 (0,8A) doit s'allumer en conjonction avec la LED #4 (fi xe) durant la charge principale.
Si une des LEDs #8/9/10 allumée en même temps que #5/6/7, voir note après §10 dans manuel.
Déconnexion de batterie : bref allumage des LEDs de CHARGE et TEST – zérotage du microprocesseur.
8
0.8 0.8 8 8
A A A A A A A A A A AMPS A AMPS
0.5 0.5
0.2 0.2
TEST ENTRETIEN
5 5
6 6
7 7
4 CHARGE
.1
4 VERIF.
.2
