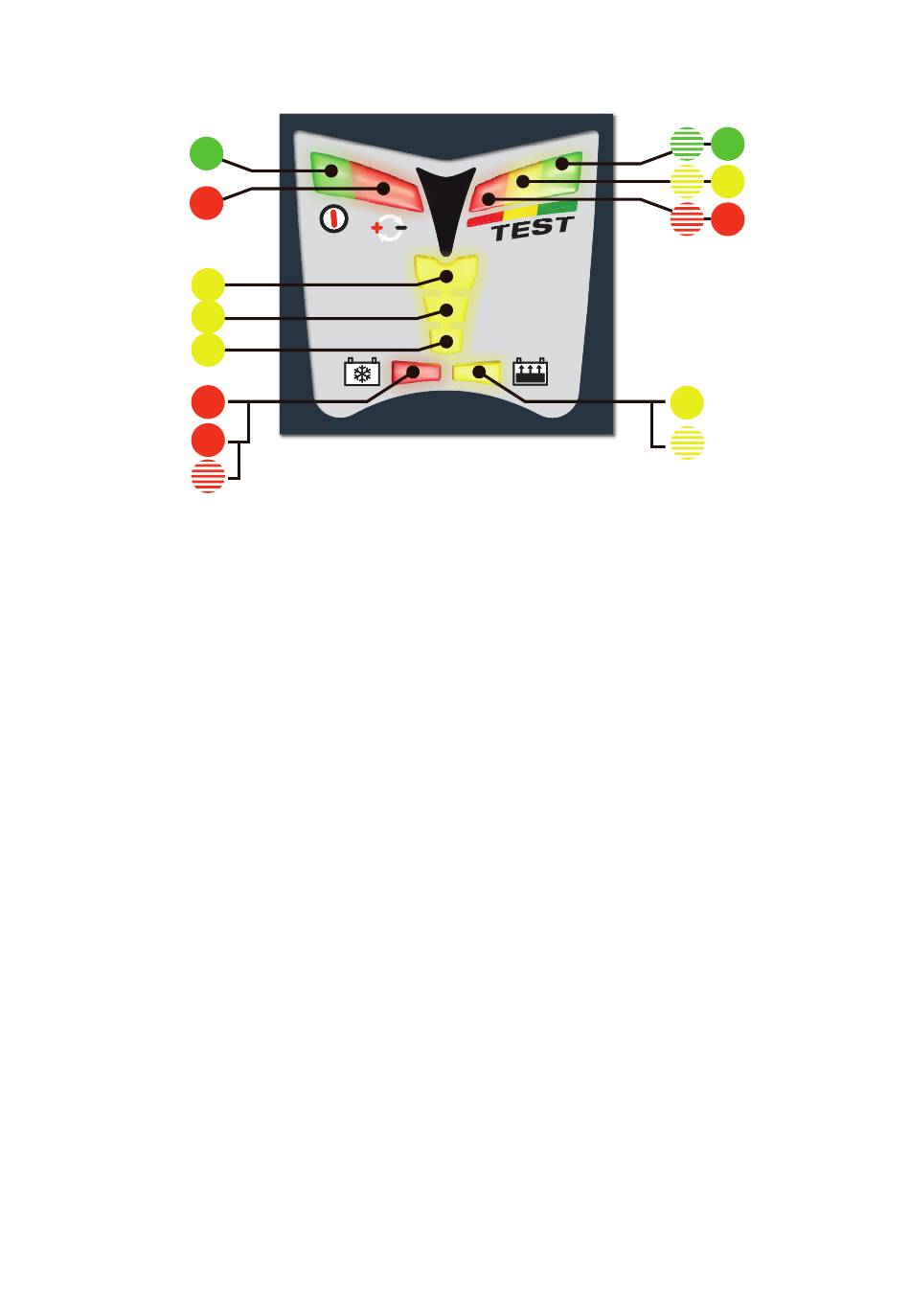

GUIDA RAPIDA – PANNELLO D'INFORMAZIONI LED
Dettagli completi su tutti i LED e fasi di carica con gli stessi numeri del manuale #
1
2
10
CORRENTE
9
8
3
ATTIVAZIONE
. 1
RECUPERO
3
.2
3
.3
1. LED #1 - Accensione. Questo LED conferma l'alimentazione CA al caricabatterie.
Tutti i LEDs eccetto #2, 8, 9,10 lampeggiano brevemente – microprocessore ok.
2. LED #2 Indica la polarità inversa , collegamenti errati. Correggere per attivare l'uscita.
3. Attivazione - recupero di batterie molto scariche - solfatate
3.1
ATTIVAZIONE – se la tensione della batteria è sopra 2V, il LED #3 si illumina brevemente per confermare
l'attivazione del circuito.
Spesso, il LED #3 si spegne immediatamente e il LED di CARICA #4 si accende.
3.2 RECUPERO – per le batterie solfatate o molto scariche, il LED #3 acceso costantemente.
3.3
RECUPERO "TURBO" – si attiva se la batteria è molto solfatata. Il LED #3 lampeggia.
Se lo stadio 3 non ha terminato entro 2 ore, lo stadio 4 si attiva automaticamente.
4. Carica e verifi ca della carica
4.1
CARICA: il LED #4 a luce costante indica la fase di carica principale.
4.2
VERIFICA: Il LED #4 lampeggia mentre il circuito verifi ca il livello della carica. Se la batteria richiede più
corrente, il programma ritorna alla fase di CARICA. Questo puo'accadere molte volte. Il LED #4 potrà quindi
alternare irregolarmente stati di luce costante e lampeggiante.
Dopo 30 minuti di lampeggio continuo (o se le fasi 3 + 4 non si sono conclusi in 48 ore), inizia la fase
successiva di prova e di carica.
5. 6. 7. I periodi di prova si alternano ogni 30' con le fasi di mantenimento
5
Batteria OK: Il LED #5 (VERDE) lampeggia durante la prova di 30'. NESSUNA CORRENTE DI CARICA.
6/7
. I LEDs #6/7 possono sostituire il LED #5 se la tensione cade durante la prova di tenuta.
Leggere i punti 6 e 7 del manuale qualora i LED #6 e/o #7 si accendano in questa fase.
Mantenimento / carica "galleggiante" ad un limite sicuro per contenere l'autoscarica.
Qualunque sia il LED (#5, 6 o 7) che lampeggia, durante, o alla fi ne della prova di tensione di 30 minuti, ora è
acceso costantemente! (MANTENIMENTO). La batteria può assorbire la corrente suffi ciente per contenere la propria
autoscarica, e, se montata sul veicolo, per sostenere i carichi ad essa collegati.
I periodi di prova e di mantenimento continuano ad alternarsi ogni 30' fi nche' la batteria rimane collegata. Il
risultato della prova è aggiornato dopo ogni prova..
8. 9. 10. LED indicatori della corrente di carica
8
Il LED #8 (0,2A) puo' indicare che anche il LED #3 è acceso o che il LED #4 lampeggia.
9
Il LED #9 (0,5A) si accende durante la prima parte di verifi ca della carica – LED 4 lampeggiante.
10
Il LED #10 (0,8A) si accende insieme con il LED #4 fi sso durante la fase di carica principale.
Se l LED #8/9/10 si accendono insieme ai LED #5/6/7, leggere la nota del manuale dopo il punto 10.
Quando si stacca la batteria tutti LEDs eccetto #2, 8, 9, 10 si riaccendono (reset del microprocessore).
