9. EQUIPAMENTOS DE SEGURANÇA
O aparelho é dotado dos equipamentos de segurança apresentados a seguir:
- Proteções da mó: protegem o operador de eventuais partes de mó que possam
soltar-se durante as operações de amoladura.
Essas proteções devem ser sempre montadas quando se utiliza a máquina.
Verifique sempre que as proteções estejam em perfeito estado e bem montadas.
Eventuais danos e/ou rachaduras prejudicam a segurança do operador.
- Interruptor: a máquina é dotada de um interruptor de segurança com bobina
de desligamento. Em caso de interrupção repentina da tensão de alimentação,
o interruptor desativa-se autonomamente desligando a máquina. Caso haja um
retorno repentino da tensão, a máquina não se reativa. para recolocar a máquina
em funcionamento, será necessário acionar novamente o interruptor.
10. DESIGNAÇÃO DE USO
Este aparelho é uma máquina afiadora elétrica para correntes de corte utilizadas
em motoserras.
- Utilize o aparelho exclusivamente para os tipos de corrente apresentados na tabela
dos dados técnicos.
- Não use o aparelho como cortador ou para amolar objetos que não sejam as cor-
rentes prescritas.
- Fixe solidamente o aparelho na bancada ou na parede.
- O aparelho não é destinado a ser utilizado em presença de atmosferas corrosivas
ou explosivas.
- Qualquer outro uso deverá ser considerado impróprio.
O Fabricante não pode ser considerado responsável por eventuais danos ocasionados
por usos impróprios ou errados.
11. DESEMBALAGEM
A afiadora é fornecida parcialmente montada.
12. DOTAÇÃO DE BASE (FIG.2)
1 - unidade de base
2 - grupo braço-motor
3 - manual de instrução
4 - cartão de verificação
5 - proteção mó
6 - mó Ø 145x3.2x22.2
7 - mó Ø 145x3.2x22.2
8 - mó Ø 145x6x22.2
9 - proteção suplementar mó
10 - parafusos M5x12 fixação proteções
11 - arruelas para parafusos M5
13. VERIFICAÇÃO DA MÓ
Mantenha a mó suspensa através do furo central. Bata delicadamente a borda da
mó com um objeto metálico (fig.3). Se for emitido um som não metálico, mas surdo,
a mó pode estar danificada: não a utilize!
14. INSTALAÇÃO
ATENÇÃO
Certifique-se de que a máquina não seja fixada na altura dos olhos do operador.
Recomenda-se a montagem a uma altura máxima de aproximadamente 1,2-1,3 m
do chão. A máquina pode ser fixada em bancada ou em parede.
14.1 FIXAÇÃO EM BANCADA
- Fixação da unidade de base (fig.4): utilize 2 parafusos M8 com as arruelas e as
porcas (material não em dotação), inseridos nos furos de fixação F4. Preste atenção
ao posicionar a unidade de base sobre o plano de trabalho, como mostrado no
detalhe.
- Montagem do braço (fig.5): para fixar o braço-motor à unidade de base, introduza
o parafuso V5 no furo apropriado F5. Na parte posterior, introduza a arruela R5 e
parafuse a manopla M5.
14.2 FIXAÇÃO NA PAREDE
- Fixação da unidade de base (fig.6): utilize dois chumbadores com os respectivos
parafusos com arruelas (material não em dotação). Inseridos nos furos de fixação F6.
- Montagem do braço (fig.5): para fixar o braço-motor à unidade de base, introduza
o parafuso V5 no furo apropriado F5. Na parte posterior, introduza a arruela R5 e
parafuse a porca D5.
14.3 FIXAÇÃO DO PUNHO (FIG.7)
- Introduza o parafuso V7 no respectivo furo no braço, e fixe-o com a porca D7.
- Parafuse completamente o punho I7 no parafuso V7.
14.4 FIXAÇÃO DAS PROTEÇÕES DA MÓ
Durante essas operações, preste atenção para não apertar excessivamente
os parafusos, para não rachar as proteções.
- Desmonte o parafuso V8 e a flange F8, que se encontram no cubo (fig.8).
- Fixe a proteção P9, parafusando o parafuso V9, dotado de arruela R9, no relativo
furo F9 (fig.9).
- Fixe o eixo de proteção P10, apertando o parafuso V10, dotado de arruela R10, no
relativo furo de fixação F10 (fig.10).
18 18
12 - parafuso M10x40 fixação braço
13 - arruela para parafuso M10
14 - manopla regulação braço
15 - porca M10 fixação braço
16 - punho
17 - parafuso M6x25 fixação punho
18 - porca M6 fixação punho
19 - matriz para afiação
20 - retificador de mó
21 - chave Allen mm 4
22 - chave Allen mm 5
PT
15. INFORMAÇÕES SOBRE A CORRENTE
A corrente deve ser completamente inspecionada antes da afiação para certificar-se
do seu bom estado.
(fig.11) As partes do dente são:
1 parte superior
2 ângulo de corte superior
3 ângulo de corte lateral
4 cavidade afiação
5 delimitador de profundidade
6 ponta
7 talão
8 furo rebite
16. IDENTIFICAÇÃO DA CORRENTE
- Antes de proceder à afiação, é necessário conhecer o tipo de corrente e os relativos
ângulos de regulação. Essas características encontram-se no manual de instruções
da motoserra na qual é montada a corrente ou na embalagem da corrente.
- Em geral, na malha de arrasto, encontra-se o código de identificação da corrente.
- A identificação da corrente pode também ocorrer por meio de levantamento com
instrumentos, utilizando-se matriz e paquímetro.
- No final deste manual, encontra-se a TABELA LISTA CORRENTES.

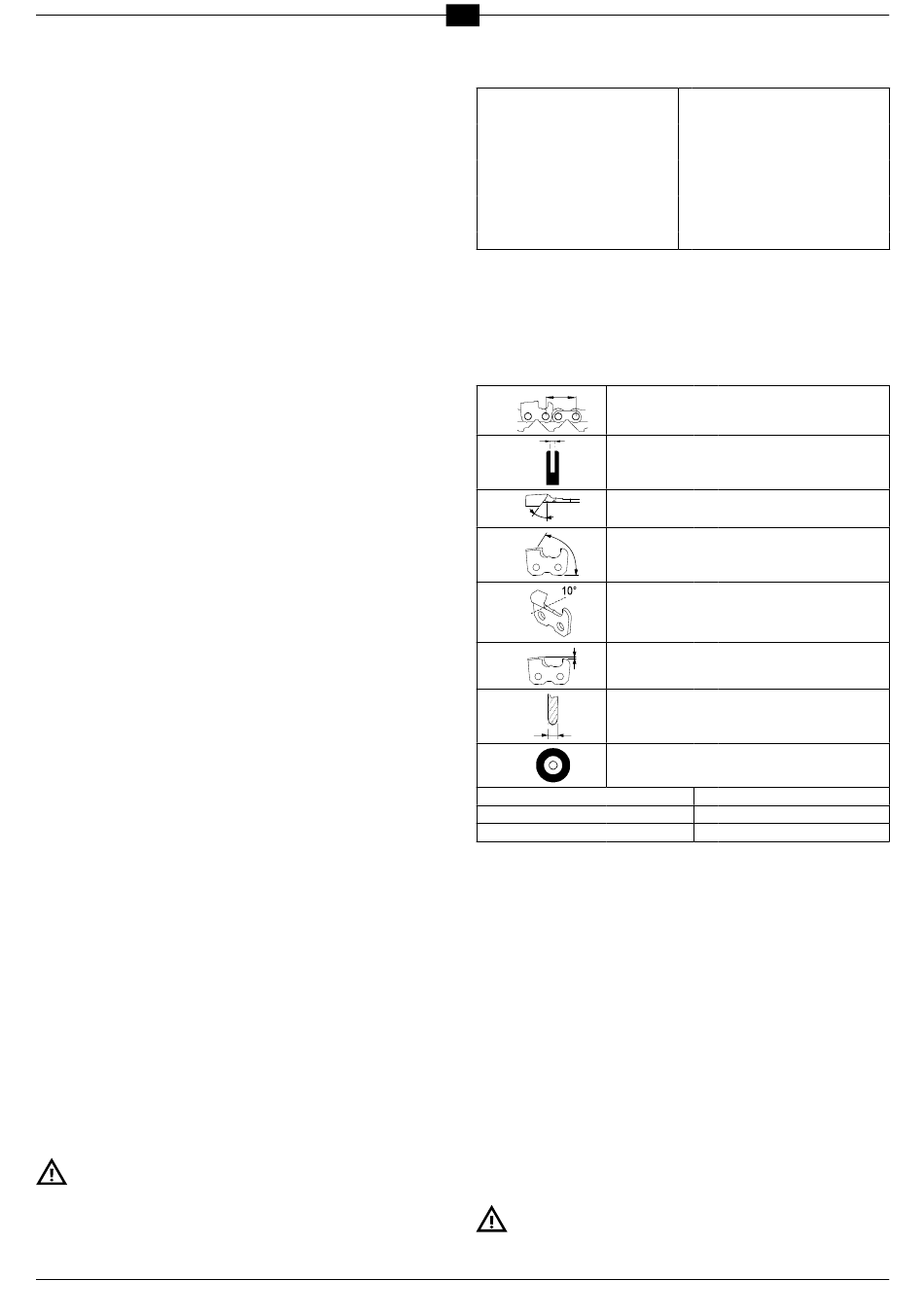

As colunas dessa tabela, apresentam os seguintes dados:
÷ 2
A passo da corrente
B
largura da malha de arrasto
C ângulo de afiação superior (rotação torno)
D ângulo de corte (rotação braço)
E ângulo baixo (inclinação torno)
F profundidade delimitador
G espessura mó
H código mó
I códigos correntes Oregon
L códigos correntes Windsor
M códigos correntes SARP
16.1 LEVANTAMENTO COM INSTRUMENTOS (FIG.13)
a - utilizando o perfil adequado, estabeleça a profundidade do delimitador.
b - aproximando a matriz desse lado, estabeleça o PASSO da corrente.
c - aproximando a matriz desse lado, é possível estabelecer o comprimento do dente.
d - A largura da malha de arrasto pode ser obtida por meio de um instrumento apro-
priado (p. ex. paquímetro).
17. ADVERTÊNCIAS SOBRE A MÓ
- utilize a mola adequada ao tipo de corrente a afiar, consultando a tabela correntes
anexada no final deste livreto.
- não introduza com força uma mó no cubo nem modifique o diâmetro do furo de
centragem. Evite utilizar mós que não se adaptem perfeitamente.
- para a montagem da mó, utilize exclusivamente cubo e flange limpos e não
danificados.
- certifique-se de que as dimensões dos diâmetros externos do cubo e da flange
sejam idênticos.
18. MONTAGEM DA MÓ
- Solte o parafuso V10 e gire a proteção P10 (fig.14).
- Escolha a mó com unidade de base no tipo de corrente que se quer afiar (coluna
H na tabela das correntes).
- Insira e centralize perfeitamente a mó na sede apropriada no cubo (fig.14-15).
- Insira a flange F8 e aperte o parafuso V8 (fig.14).
Preste muita atenção à montagem da flange, que deve ser orientada
como indicado na fig.15-16.
Uma mó instalada com flanges muito apertadas pode quebrar-se durante
o funcionamento, colocando o operador em perigo. Para evitar esse risco,
aperte o parafuso M6x25 a 7 Nm (se possível, verifique esse dado com uma
chave dinamométrica).
- Feche de novo a proteção P10 e aperte o relativo parafuso V10.
(fig.12) As partes da corrente são:
1 malha de ligação
2 dente esquerdo
3 dente direito
4 malha motriz (de arrasto)
5 rebite
N códigos correntes Carlton
O códigos correntes Stihl
P códigos correntes EM
