9. APSAUGOS ĮTAISAI
Galandimo staklės turi šiuos, žemaiu išvardintus, apsaugos elementus:
- Galastuvo apsauga: apsaugo vartotoją nuo galimų sužeidimų, kada atliekami
galandinimo-aštrinimo darbai.
Šiuos apsaugos mechanizmus privaloma sumontuoti ant staklių, jeigu jas naudojate.
Patikrinkite ar jie nesugadintii ir gerai pritvirtinti. Netvarkingai sumontuoti ar sugadinti
gali sukelti pavojų darbuotojo sveikatai.
- Apsaugos jungiklis: įrenginys turi automatiškai atsijungiantį apsauginį jungiklį. Jeigu
staiga nutrūksta elektros įtampos tiekimas, jungilis automatiškai atjungia stakles
nuo elektos srovės šaltinio. Jeigu įtampo vėl grįžta, jungiklis automatiškai neįjungia
staklių darbui. Kad vėl staklės funkcionuotų reikialinga iš naujo įjungti pagrindinį
staklių jungiklį.
10. NAUDOJIMO PASKIRTIS
Šios elektrinės staklės yra skirtos motorinio pjūklo grandinės galandimui – aštrinimui.
- Naudokite galandimui tik techninėje lentelėje nurodytus grandinių tipus.
- Nenaudokite staklių pjaustymo tikslais ar kitų detalių galandimui nei nurodytos
grandinės.
- Labai tvirtai priveržkite stakles prie darbo stalo ar sienos.
- Staklės nėra skirtos naudoti korozinėmis ar sprogiomis aplinkos sąlygomis
- Bet koks kitas įrenginio naudojimas - laikomas netikslingu.
Gamintojas negali būti atsakingas už gedimus atsiradusius ne pagal paskirtį naudojant
stakles.
11. IŠPAKAVIMAS
Motorinio pkūklo grandinės aštrinimo – galandimo staklės yra tiekiamos jau dalinai
sumontuotas.
12. BASINĖS ATRAMOS DETALĖS (FIG.2)
1 - atrama
2 - ariklio – svirties mechanizmas
3 - naudojimo intrukcija
4 - indentifikacijos kortelės
5 - galąstuvo apsauga
6 - galąstuvo diskas Ø 145x3.2x22.2
7 - galąstuvo diskas Ø 145x4.7x22.2
8 - galąstuvo diskas Ø 145x6x22.2
9 - papildoma galąstuvo apsauga
10 - varžtai M5x12 apsaugai fiksuoti
11 - varžto M5 poveržlė
13. PATIKRINKITE GALĄSTUVO DISKĄ
Pakelkite galąstuvo diską ir laikykite už centrinės kiaurymės. Metaliniu daiktu
lengvai suduokite per galąstuvo briauną (pav.nr.13). Jeigu išgirsite ne metalinį o
duslų skambesį, reiškia, kad galąstuvo diskas gali būti štrūkęs ar kitaip apgadintas:
nenaudokite jo.
14. MONTAVIMAS
DĖMESIO
Apsidrauskite, kad staklės nebūtų tvirtinamos vartotoio akių lygyje. Rekomenduojamas
staklių tvirtinimo aukštis yra 1,20 - 1,30 metrai nuo žemės paviršiaus.
Stakles galima pritvirtinti prie darbo stalo ir/ar prie sienos.
14.1 TVIRTINIMAS PRIE DARBO STALO
- Bazinės atramos tvirtinimas (pav.nr.4). Paimkite du M8 varžtus su veržlėmis ir
poveržlėmis (neįeina į staklių komplektą) ir įstatykite į atramos fiksavimo kiaurymes.
Atkreipkite dėmesį kaip turėtų būti tvirtinima atrama, pažiūrėkite paveikslėlį.
- Variklio svirties mechanizmo montavimas (pav.nr.5): variklio – svirties
machanizmui pritvirtinti, įstatykite varžtus V5 į kiaurymes F5. Užpakalinėje staklių
dalyje ant varžtų užmaukite poveržles ir užsukite veržlę D5.
14.2 TVIRTINIMAS PRIE SIENOS
- Bazinės atramos tvirtinimas (pav.nr.6): paimkite du varžtus su veržlėmis ir
poveržlėmis (neįeina į staklių komplektą) ir įstatykite į fiksavimo kiaurymes F6.
- Variklio svirties mechanizmo montavimas (pav.nr.5): variklio atramai pritvirtinti,
įstatykite varžtus V5 į kiaurymes F5. Užpakalinėje staklių dalyje ant varžtų užmaukite
poveržles ir užsukite veržlę D5.
14.3 RANKINĖS SVIRTIES MONTAVIMAS (PAV NR. 7)
- Įstatykite varžtą V7 į fiksavimo kiaurymę variklio atramoje ir užtvirtinkite su veržle D7.
- Stipriai prisukite rankeną i7 naudodami varžtą V7.
14.4 GALĄSTUVO APSAUGOS MONTAVIMAS
Vykdydami šią operaciją atkreipkite dėmesį, kad nesuveržtumėte per stipriai
veržlių ir nepažeistumėte apsauginio gaubto.
- Išsukite varžtą V8 ir flanšas F8 esančius ant stepulės (pav.nr.8)
- Tvirtinkite apsaugą P9, įsukdami varžtą V 9 kartu su poveržle R9 į atitinkamą
kiaurymę F9. (pav.nr.9).
- Tvirtinkite papildomą permatomą apsaugą P10, įsukdami varžtą V10 kartu su
poveržle R10 į atitinkamą kiaurymę F10 (pav.nr.10).
50 50
12 - varžtai M10x40 svirčiai tvirtinti
13 - varžto M10 poveržlė
14 - rankena
15 - poveržlė M10 fissaggio braccio
16 - valdymo svirties rankena
17 - varštai M6x25 rankenai fiksuoti
18 - poveržlės M6 rankenai fiksuoti
19 - aštrinimo gylmatis - lekalas
20 - šlifavimo kaladėlė
21 - 4 mm šešiabriaunis veržliaraktis
22 - 5 mm šešiabriaunis veržliaraktis
LT
15. INFORMACIJA APIE GRANDINES
Prieš galandant-aštrinant grandinę įsitikinkite, kad ji yra gerame stovyje ir tinkama
naudojimui.
(pav.nr.11) Danties dalys:
1 viršutinė dalis
2 viršutinis aštrinimo kampas
3 šoninis aštrinimo kampas
4 ertmė
5 gylio reguliavimo kumštelis
6 briauna
7 kulnas
8 kniedės kiaurymė
16. GRANDINĖS IDENTIFIKACIJA
- Prieš galandinimo – ašrinimo procedūrą būtina susipažinti su grandinės tipu ir kaip
atitinkamai kaip nustatyti aštrinimo kampus. Šiuos informacinius duomenis galima
rasti motorinių pjūklų, ant kurių sumontuotos šios grandinės, naudojimo instrukcijoje
arba ant pakuotės.
- Grandinės indentifikacijos kodas dažniausiai įspauiamas ant grandinės pavaros
narelio.
- Grandinės identifikacijos kodą taip pat galima nustatyti lekalu ar kalibromačiu.
- Šios naudojimo intrukcijos pabaigoje rasite pridėtą LENTELĘ SU GRANDINIŲ
SĄRAŠU.

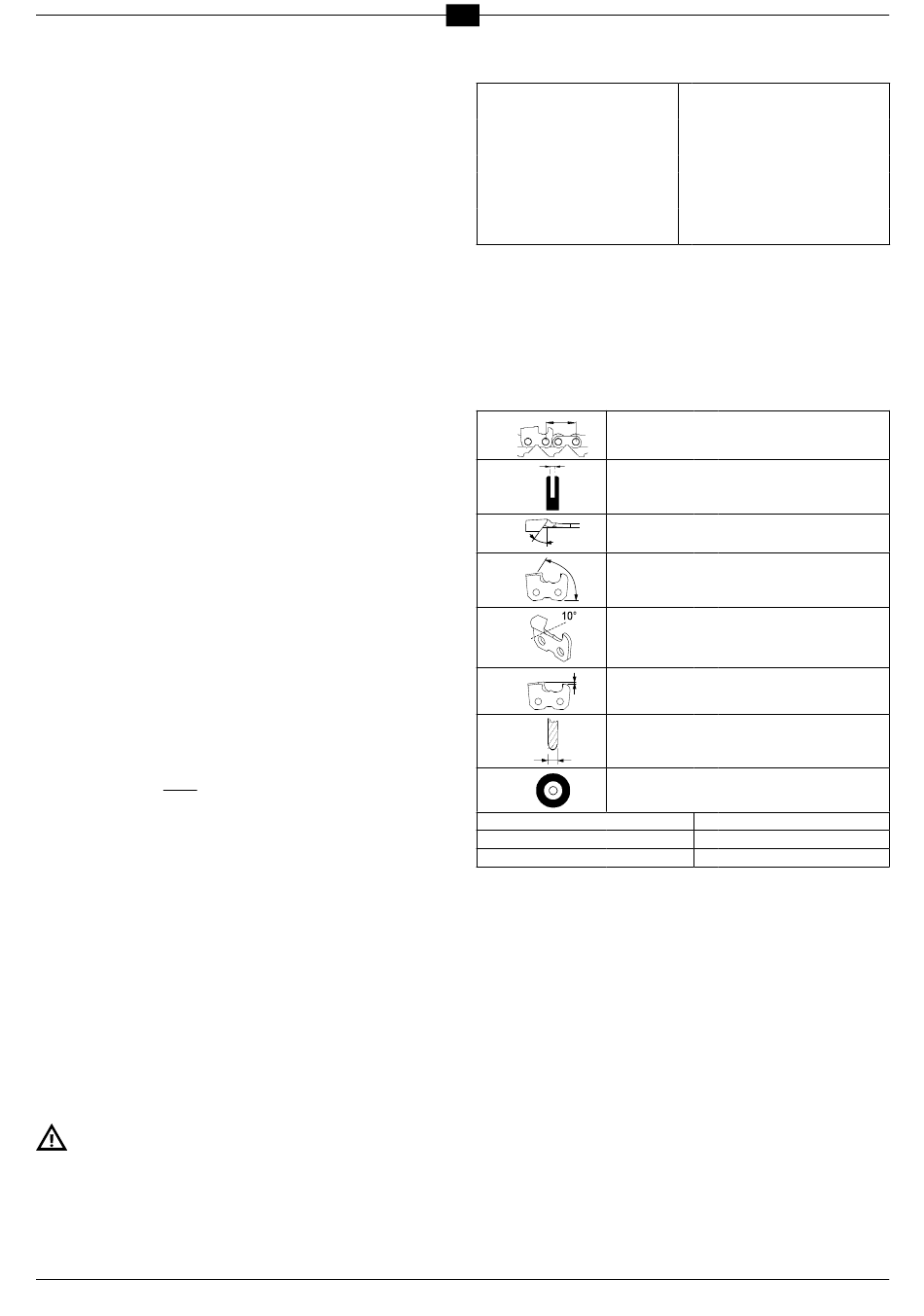

Šios lentelės stupleliuose pateikiama sekanti informacija:
÷ 2
A grandinės žingsnis
B pavaros narelio ilgis
viršutinis aštrinimo kampas (palaikymo mechanizmo
C
pasukimas)
D
pjūvio kampas (svirties pasukimas)
E žemutinis kampas (palaikymo mechanizmo pasvirimo)
F gylio reguliavimo kumšteliai
G galąstuvo disko storis
H galąstuvo disko kodas
I Oregon grandinės kodai
L Windsor grandinės kodai
M SARP grandinės kodai
16.1 MATAVIMO PRIETAISAI (PAV.NR.13)
a - Naudodami tam tinkamą kalibromatį išmatuokite reguliavimo kumštelį gylį.
b - Pridėję kalibromatį šia puse galėsite išmatuoti grandinės žingsnį.
c - Pridėję kalibromatį šia puse galėsite nustatysite grandinės danties ilgį.
d - Pavaros narelio ilgį galima išmatuoti tam tikru matavimo instrumentu kaip
kalibromatis.
17. PERSPĖJIMAI APIE GALĄSTUVO NAUDOJIMĄ
- naudokite tik tam tikrai grandinei skirtą aštrinimo galąstuvą, pasižiūrėkite grandinių
lentelę, kurią galėsite rasti šio vadovėlio gale.
- nemaukite jėga galandimo disko ant movos ir nebandykite padidinti disko centrinės
kiaurymės diametro. Venkite naudoti tuos galąstuvus, kurie nelabai tinkamai įsitvirtina
jiems skirtoje padėtyje.
- montuodami galąstuvo diską, naudokite tik gerai nuvalytus ir nesugadintus movą ir
flanšą.
- įsitikinkite, kad išoriniai movos diametro matmenys visiškai sutaptų su flanšo
matmenimis.
18. GALĄSTUVO MONTAVIMAS
- Atsukite varštą V10 ir pasukite apsauginį dangtį P10 (pav.nr.14).
- Parinkite atitinkamą galąstyvą grandinei, kurią norėsite aštrinti (stulpelis H grandinių
lentelėje).
- Uždėkite ir išcentruokite galądinimo diską ant vomos (pav.nr.14-15).
- Uždėkite flanšą F8 ir prisukite varžtą V8 (pav.nr.14).
(pav.nr.12) Grandinės dalys yra šios:
1 jungiamasis narelis
2 kairysis dantis
3 dešinysis dantis
4 pavaros narelis
5 kniedė
N Carlton grandinės kodai
O Stihl grandinės kodai
P EM grandinės kodai
