9. ЗАЩИТНИ УСТРОЙСТВА
Апаратът е снабден с посочените по-долу защитни устройства:
- Предпазители на шмиргела – защитават оператора от евентуални части от
шмиргела, които могат да се откъснат по време на операциите по заточване.
Тези предпазители трябва винаги да бъдат монтирани, когато се използва
машината.
Винаги проверявайте, дали предпазителите са в отлично състояние и добре
монтирани. Евентуалните повреди и / или пукнатини застрашават сигурността
на оператора.
- Прекъсвач – машината е снабдена със защитен прекъсвач с откачаща се
бобина. В случай на ненадейно прекъсване на захранващото напрежение,
прекъсвачът се деактивира самостоятелно, изключвайки машината. В случай
на неочаквано връщане на напрежението, машината няма да тръгне отново.
За да върнете машината към работа, е необходимо да задействате отново
прекъсвача.
10. ПРЕДНАЗНАЧЕНИЕ
Настоящият апарат е електрически точилен апарат за режещи вериги, които се
използват при моторни триони.
- Използвайте апарата единствено за видовете вериги, посочени в таблицата с
технически данни.
- Не използвайте апарата като машина за рязане или за шмиргеловане на пред-
мети, различни от предписаните вериги.
- Фиксирайте здраво апаратът за работната маса или за стената.
- Апаратът не е предназначен за употреба в корозивни или експлозивни среди.
- Всяка друга употреба трябва да се счита за неправилна.
Производителят не може да бъде считан за отговорен за евентуалните вреди,
следствие на неправилна или грешна употреба.
11. РАЗОПАКОВАНЕ
Точилният апарат се доставя частично монтиран.
12. ОСНОВНО ОБОРУДВАНЕ (ФИГ.2)
1 - Основа
2 - Възел рамо - двигател
3 - Ръководство по експлоатацията 14 - Ръчка за стопиране на рамото
4 - Картон за проверка
5 - Предпазител шмиргел
6 - Шмиргел Ø 145 х 3,2 х 22,2
7 - Шмиргел Ø 145 х 4,7 х 22,2
8 - Шмиргел Ø 145 х 6 х 22,2
9 - Допълнителен предпазител шмиргел 20 -
Винтове М5х12 за фиксиране на
10 -
предпазителите
11 - Шайби за винтове М5
13. ПРОВЕРКА НА ШМИРГЕЛА
Окачете шмиргела за централния отвор. Почукайте внимателно с метален предмет
по края на шмиргела (Фиг.3). Ако бъде издаден метален, но глух звук, шмиргелът
може да е повреден – не го използвайте!
14. МОНТАЖ
ВНИМАНИЕ
Уверете се, че машината няма да бъде монтирана на височината на очите на
оператора. Препоръчва се монтажът да бъде извършен на максимална височина
от около 1,2 – 1,3 м. от земята.
Машината може да бъде фиксирана към работен плот или към стена.
14.1. ФИКСИРАНЕ КЪМ РАБОТЕН ПЛОТ
- Фиксиране на основата (фиг.4) – Използвайте два винта М8 в комплект с шай-
би и гайки (материали, които не са част от доставката), вкарайте ги в отворите
за фиксиране F4. Обърнете внимание на позиционирането на основата върху
работния плот, както е показано на в детайлната фигура.
- Монтаж на рамото (фиг.5) – За да фиксирате възела рамо-двигател към осно-
вата, поставете винт V5 в съответния отвор F5. От задната страна поставете
шайбата R5 и завийте ръчката М5.
14.2. ФИКСИРАНЕ КЪМ СТЕНА
- Фиксиране на основата (фиг.6) – Използвайте два дюбела със съответния
комплект винтове и шайби (материали, които не са част от доставката), вкарайте
ги в отворите за фиксиране F6.
- Монтаж на рамото (фиг.5) – За да фиксирате възела рамо-двигател към осно-
вата, поставете винт V5 в съответния отвор F5. От задната страна поставете
шайбата R5 и завийте гайката D5.
14.3 ФИКСИРАНЕ НА РЪКОХВАТКАТА (ФИГ.7)
- Поставете винт V7 в съответния отвор на рамото и го затегнете с гайка D7.
- Завийте изцяло ръкохватката І7 върху винта V7.
14.4 ФИКСИРАНЕ НА ПРЕДПАЗИТЕЛИТЕ НА ШМИРГЕЛА
По време на тази работа внимавайте да не затегнете прекомерно винто-
вете, за да не спукате предпазителите.
- Демонтирайте винт V8 и фланец F8, които се намират на главината (фиг.8).
- Фиксирайте предпазителя Р8, като затегнете винт V9, снабден с шайба R9 в
съответния отвор F9 (Фиг.9).
- Фиксирайте предпазителя във вид на лупа Р10, като затегнете винт V10, снаб-
ден с шайба R10 в съответния отвор за фиксиране F10 (Фиг.10).
82 82
12 - Винт М10х40 за фиксиране на рамото
13 - Шайба за винтове М10
15 - Гайка М10 за фиксиране на рамото
16 - Ръкохватка
17 - Винт М6х25 за фиксиране на ръкохватката
18 - Гайка М6 за фиксиране на ръкохватката
19 - Шаблон за заточване
Шлифовъчен камък за
възстановяване на шмиргела
21 - Шестограмен ключ 4 mm
22 - Шестограмен ключ 5 mm
BG
15. ИНФОРМАЦИЯ ЗА ВЕРИГАТА
Трябва изцяло да проверите веригата преди заточването й, за да се уверите в
доброто й състояние.
(Фиг.11) Частите на зъбите са
следните:
1 Горна част
2 Горен ъгъл на отрязване
3 Страничен ъгъл на отрязване
4 Вдлъбнатина заточване
5 Ограничител на дълбочината
6 Връх
7 Пета
8 Отвор за нит
16. ИДЕНТИФИКАЦИЯ НА ВЕРИГАТА
- Преди да пристъпите към заточване, е необходимо да знаете вида на веригата
и съответните ъгли на регулиране. Тези характеристики се намират в ръковод-
ството по експлоатацията на моторния трион, на който е монтирана веригата
или в опаковката на самата верига.
- Обикновено върху влачещото звено е поставен идентификационния код на
веригата.
- Идентификацията на веригата може да се извърши чрез инструментално
замерване с помощта на шаблон и калибър.

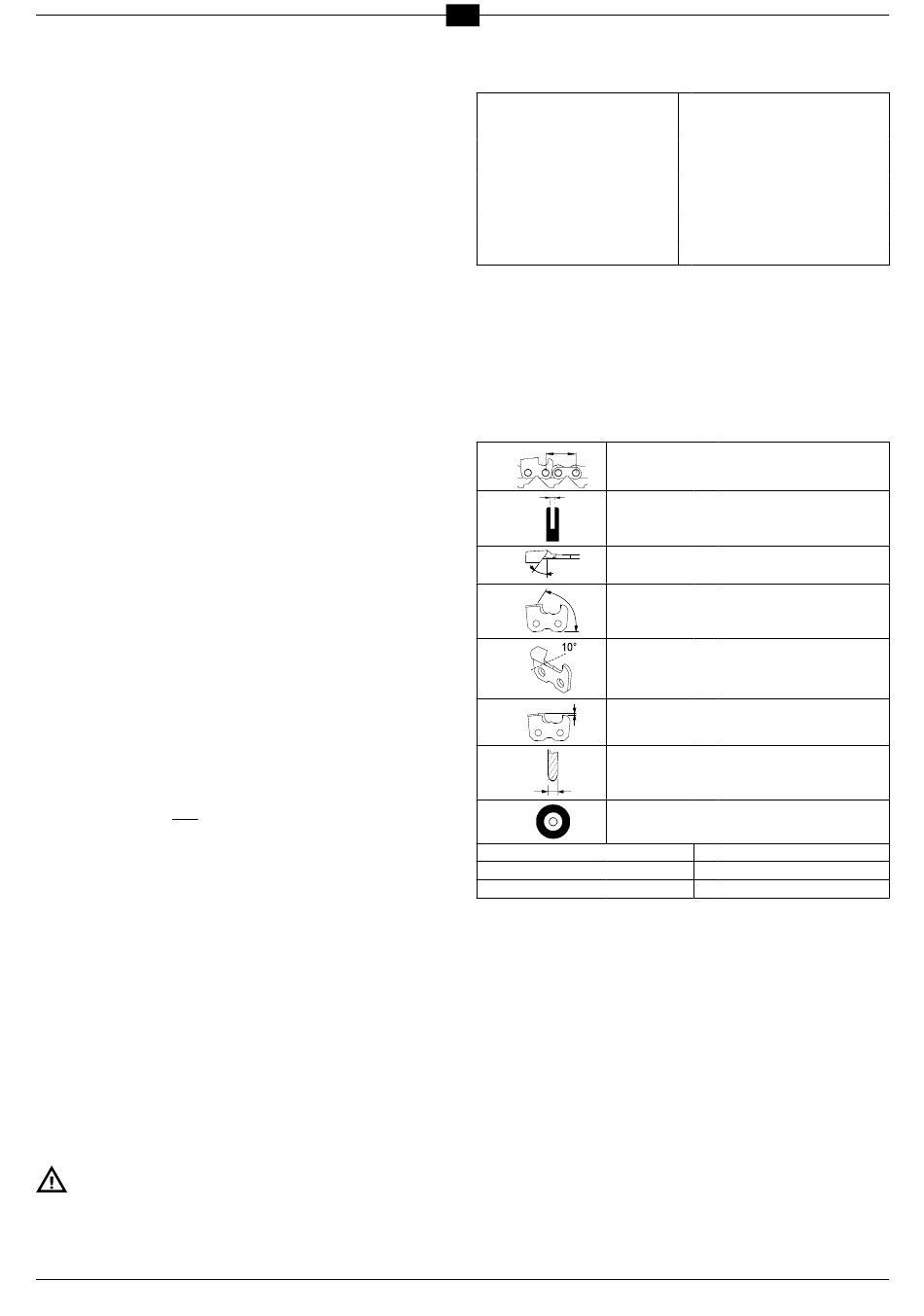

- В края на настоящото ръководство се намира ТАБЛИЦА СЪС СПИСЪК НА
ВЕРИГИТЕ.
Колоните на тази таблица предоставят следните данни:
÷ 2
A Стъпка на веригата
B Широчина на влачещото звено
C Горен ъгъл на заточване (ротация менгеме)
D Ъгъл на отрязване (ротация рамо)
E Долен ъгъл (наклон менгеме)
F Дълбочина ограничител
G Дебелина шмиргел
H Код шмиргел
I Кодове вериги Oregon
L Кодове вериги Windsor
M Кодове вериги SARP
16.1 ИНСТРУМЕНТАЛЕН РЕЛЕФ (ФИГ.13)
а - Като използвайте подходящия калибър, определете дълбочината на
ограничителя.
б - Като допрете шаблона от тази страна, определете СТЪПКАТА на веригата.
в - Като допрете шаблона от тази страна, е възможно да се определи дължината
на зъба.
г - Ширината на влачещото звено може да се определи с помощта на подходящ
инструмент (например: калибър).
17. ПРЕДУПРЕЖДЕНИЯ ЗА ШМИРГЕЛА
- Използвайте шмиргел, подходящ за вида верига, която трябва да бъде заточена,
като направите справка в таблицата с вериги, приложена в края на инструкцията.
- Не поставяйте със сила шмиргела на главината и не променяйте диаметъра на
отвора за центриране. Избягвайте използването на шмиргели, които не съвпадат
напълно.
- За монтиране на шмиргела, използвайте единствено чисти и неповредени
главина и фланец.
- Уверете се, че размерите на външните диаметри на главината и на фланеца са
идентични.
18. МОНТИРАНЕ НА ШМИРГЕЛА
- Разхлабете винт V7а и завъртете предпазител Р7а.
- Изберете шмиргел в съответствие с вида на веригата, която възнамерявате да
заточите (колона H от таблицата с вериги).
- Поставете и центрирайте перфектно шмиргела в специалното гнездо върху
главината (фиг.14-15).
- Поставете фланеца F8 и затегнете винта V8 (Фиг.14).
(Фиг.12) Частите на веригата са
следните:
1 Свързващо звено
2 Ляв зъб
3 Десен зъб
4 Движещо звено (влачещо)
5 Нит
N Кодове вериги Carlton
O Кодове вериги Stihl
P Кодове вериги EM
