9. ZAŠČITNE NAPRAVE
Stroj je opremljen z varnostnimi napravami, ki so navedene v naslednjem opisu:
- Zaščite brusilnega diska: zavarujejo operaterja pred morebitnimi deli
brusilnega diska, ki se lahko oddvojijo med brušenjem.
Tovrstno zaščito morate vedno montirati, kadar delate na stroju.
Vedno morate tudi preveriti, če so zaščite brusilnega diska v neoporečnem stanju
in pravilno montirane. Morebitne poškodbe in/ali reže na njih, ogrožajo varnost
operaterja.
- Stikalo: na stroju je nameščeno varnostno stikalo z električno tuljavo za izklop.
V primeru prekinitve dovoda električne energije, se stikalo samodejno izklopi in
oddvoji delovanje stroja. V primeru ponovnega dovoda električne energije, se stroj
samodejno ne prižge. Če želite, da stroj ponovno deluje, morate ponovno vklopiti
stikalo.
10. NAMEN UPORABE
Predstavljen stroj je električni brusilni aparat za verige, ki se uporabljajo na motornih
žagah.
- Stroj uporabljajte le za brušenje tistih tipov verig, ki so navedene na tablici s tehničnimi
podatki.
- Ne uporabljajte stroja za rezanje ali za brušenje tistih predmetov, za katere niso
predpisane verige.
- Stroj je potrebno močno pričvrstiti na delovno mizo ali na steno.
- Stroja ne smete uporabljati tam kjer so v zraku prisotne jedke in eksplozivne snovi.
- Vsaka druga uporaba stroja je ne prikladna.
Proizvajalec ne more biti odgovoren za morebitno škodo, ki je nastala, zaradi ne
prikladne ali napačne uporabe stroja.
11. ODPIRANJE EMBALAŽE
Električni brusilni stroj je kupcu dostavljen že delno montiran.
12. OSNOVNA DOTACIJA (SLIKA 2)
1 - Podstavek
2 - skupina pomol-motor
3 - priročnik navodil
4 - kartonček s potrdilom
5 - zaščitnik brusilnega diska
6 - brusilni disk Ø 145x3.2x22.2
7 - brusilni disk Ø 145x4.7x22.2
8 - brusilni disk Ø 145x6x22.2
9 - dodatni zaščitnik brusilnega diska
10 - vijaki M5x12 za pritrditev zaščit
11 - podložki za vijake M5
13. PREVERJANJE BRUSILNEGA DISKA
Pridržite brusilni disk spuščen v centralni odprtini. S kovinskim predmetom in z
občutkom udarjajte po robu brusilnega diska (slika 3). Če odda zvok, ki ima namesto
kovinskega zvena, zamolkel zven, je brusilni disk poškodovan: ne uporabljajte ga!
14. INSTALACIJA
POZOR
Potrebno je preveriti, da stroj ni pritrjen na višini oči operaterja. Montaža stroja se
svetuje na maksimalni višini od približno 1,2-1,3 m od tal.
Stroj je lahko pritrjen na delovno mizo ali steno.
14.1 PRITRJEVANJE NA DELOVNO MIZO
- Pritrjevanje podstavka (slika 4): potrebujete 2 vijaka M8 s podložki in maticami,
ki pa niso vključeni pri dobavi, ter jih vstavite v odprtine za pritrjevanje F4. Pri
nameščanju podstavka bodite pazljivi, da ga boste pritrdili na delovno mizo tako,
kot kaže skica.
- Montaža motornega pomola (slika 5): pri pritrditvi pomol-motor na podstavek, je
potrebno vstaviti vijak V5 v namensko odprtino F5. Z zadnje strani vstavite podložka
R5 in privijte matico M5.
14.2 PRITRJEVANJE NA STENO
- Pritrjevanje podstavka (slika 6): potrebujete dva vložka s primernima vijakoma in
s podložkami, ki pa niso vključeni pri dobavi, ter jih vstavite v odprtine za pritrjevanje
F6.
- Montaža pomola (slika 5): pri pritrjevanju pomola na podstavek, vstavite vijak V5,
v namensko odprtino F5. Z zadnje strani vstavite podložke R5, in privijte matico
D5.
14.3 PRITRJEVANJE DRŽAJA (SLIKA 7)
- Vložite vijak V7 v namensko odprtino na ročici in jo pritrdite z matico D7.
- Popolnoma privijte držaj I7 na vijak V7.
14.4 PRITRJEVANJE ZAŠČITE BRUSILNEGA DISKA
Med temi operacijami bodite pozorni, da vijake ne privijete premočno, da
zaščite ne bi poškodovali.
- Demontirajte vijak V8 in prirobnico F8, ki se nahajata na osi (slika 8).
- Pritrdite zaščito P9, s privitjem vijaka V9 in utrditvijo s podložki R9 v namensko
odprtino F9 (slika 9).
- Pritrdite zaščito leče P10, ta da privijete vijak V10, ki ima podložke R10, v namensko
odprtino za pritrjevanje F10 (slika 10).
74 74
12 - vijak M10x40 za pritrditev pomola
13 - podložki za vijak M10
14 - gumb za blokiranje pomola
15 - matica M10 za pritrditev pomola
16 - držaj
17 - Vijak M6x25 za pritrjevanje držaja
18 - matica M6 za pritrjevanje držaja
19 - vzorec za brušenje
20 - ostrilo za brusilni disk
21 - šestero-kotni ključ mm 4
22 - šestero-kotni ključ mm 5
SL
15. PODATKI O VERIGI
Veriga mora biti pred brušenjem pazljivo in natančno pregledana, kajti le tako se bomo
lahko prepričali o njenem brezhibnem stanju.
(slika 11) Deli zoba so:
1 zgornji del
2 zgornji rezilni kot
3 stranski rezilni kot
4 brusna vdolbina
5 omejevalni rob vdolbine
6 konica
7 peta
8 luknja za kovico
16. IDENTIFIKACIJA VERIGE
- Pred procesom brušenja, morate poznati tipe verig in sorazmerne kote za reguliranje.
Te karakteristike lahko zasledite v priročniku navodil za uporabo motorne žage, na
kateri je montirana veriga ali pa ob posameznemu artiklu verige.
- Ponavadi in na splošno, se na vlečnem členku nahaja identifikacijska koda verige.
- Identifikacija verige se lahko ugotovi z inštrumenti za merjenje z uporabo vzorca in
kalibra.
- Na koncu tega priročnika se nahaja TABELA S SPISKOM VERIG.

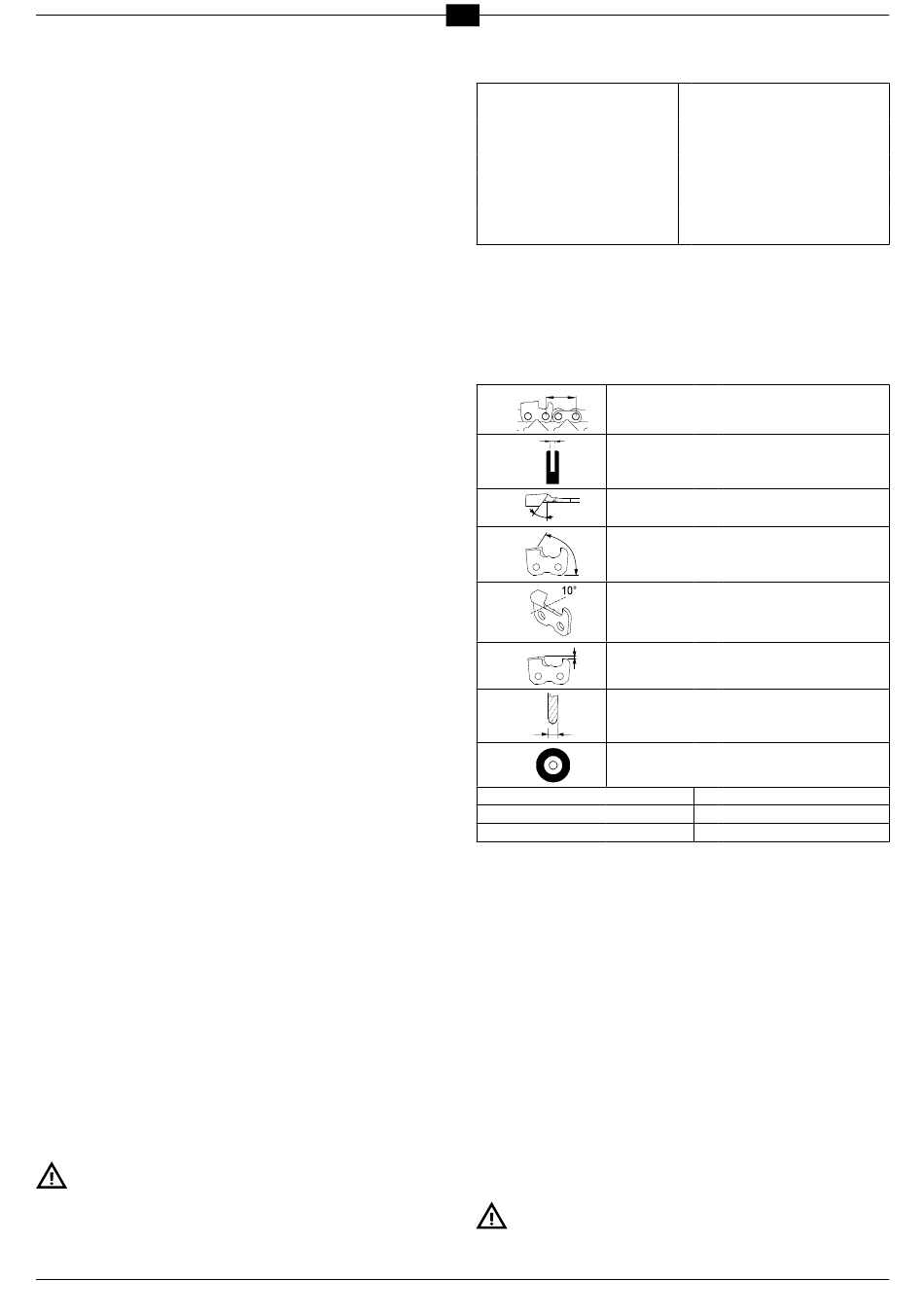

Razpredelek nas seznani z naslednjimi podatki:
÷ 2
A osna razdalja verige
B širina vlečnega členka
C brusni kot zgoraj (rotacija vpenjala)
D
rezilni kot (rotacija ročice)
E spodnji kot (nagib vpenjala)
F globina razmejitve
G debelina brusilnega diska
H koda brusilnega diska
I kode verige Oregon
L kode verige Windsor
M kode verige SARP
16.1 INŠTRUMENTI ZA MERJENJE (SLIKA 13)
a - z uporabo primernega modela, določimo globino razmejitve.
b - s približanjem vzorca na to stran, določimo KORAK verige.
c - s približanjem vzorca na to stran, je mogoče določiti dolžino zoba.
d - širina vlečnega členka se ponovno povzame s primernim instrumentom (npr.
kaliber).
17. NAPOTKI ZA UPORABO BRUSILNEGA DISKA
- uporablja se tisti brusilni disk, ki je prilagojen tipu verige za brušenje. Seznanite se
s tabelo rubrike verige, ki je priložena na koncu priročnika z navodili za uporabo.
- ne vlagajte s silo brusilnega diska na os, ne spreminjajte premera odprtine
centriranja. Preprečite uporabo brusilnih diskov, ki se popolnoma ne prilagajajo.
- za montažo brusilnega diska, uporabljajte samo osi in prirobnice, ki so čisti in
nepoškodovani.
- prepričajte se, če so zunanje dimenzije premera osi in kolobarjaste plošče identični.
18. MONTAŽA BRUSILNEGA DISKA
- Popustite vijak V10 in odvijte zaščitnik P10 (slika 14).
- Izberite brusilni disk na bazi tipa verige, ki jo želite brusiti (razpredelek H na tabeli
rubrike verige).
- Vložite in natančno centrirajte brusilni disk v namenski sedež na vzvodu (slika
14-15).
- Vložite prirobnico F8 in privijte vijak V8 (slika 14).
Montaža prirobnice mora biti izvedena z veliko natančnostjo in
orientirana, kot je prikazano na sliki 15-16.
Brusilni disk, montiran preveč na tesno s prirobnico, se lahko med delovanjem
zlomi in predstavlja veliko nevarnost za osebo. Da bi preprečili tovrstno
tveganje, privijejte vijak M6x25 na 7 Nm (če je mogoče, preverite stanje z
dinamo-metričnim ključem).
- Ponovno zaprite zaščitnik P10 in privijte vijak V10.
(slika 12) Deli verige so:
1 spojni členek
2 levi zob
3 desni zob
4 vlečni členek (za vleko)
5 kovica
N kode verige Carlton
O kode verige Stihl
P kode verige EM
