8. IdenTIfIcaTIon deS comPoSanTS (fIg.1)
1 base
2 groupe bras-moteur
3 groupe étau
4 poignée blocage chaîne
5 poignée blocage étau
6 mâchoires chaîne
7 bouton réglage arrêt chaîne
8 bouton réglage arrêt chaîne
9 arrêt chaîne
10 poignée blocage bras
9. dISPoSITIfS de SÉcurITÉ
L'appareil est doté des dispositifs de sécurité décrits ci-après:
- Écrans protecteurs meule: elles mettent l'opérateur à l'abri d'éventuels morceaux
de meule qui peuvent se détacher durant les opérations d'affûtage.
Ces écrans protecteurs doivent toujours être montés quand la machine est utilisée.
Veiller à toujours s'assurer que les écrans protecteurs sont en parfait état et
correctement montées. Les éventuels dommages ou début de rupture peuvent
compromettre la sécurité de l'opérateur.
- Interrupteur: la machine est dotée d'un interrupteur de sécurité à bobine de
décrochage. En cas de coupure de courant imprévue, l'interrupteur s'ouvre auto-
matiquement et isole la machine du secteur d'alimentation. Après rétablissement
de l'alimentation, la machine ne se remet pas en marche d'elle-même. Pour la
remettre en marche, il est nécessaire d'actionner à nouveau l'interrupteur.
- bouton de sécurité: sert à bloquer le bras en position complètement relevée.
Quand le bouton est relâché, le bras est bloqué. Cette condition est nécessaire aux opé-
rations de réglage des angles d'affûtage, de changement et d'avivage de la meule.
Quand le bouton est enfoncé, le bras est libre. Cette condition est nécessaire aux
opérations d'affûtage.
Durant le fonctionnement, dans le cas où le bras serait subitement relâché, le
bouton intervient et bloque le bras en position relevée.
10. uTIlISaTIon PrÉVue
L'appareil objet du présent manuel est une affûteuse électrique pour chaînes de
coupe utilisées sur scies électriques.
- Utiliser l'appareil uniquement pour les types de chaîne indiqués dans le tableau
des données techniques.
- Ne pas utiliser l'appareil comme tronçonneuse ni pour meuler des objets autres
que les chaînes indiquées.
- Fixer solidement l'appareil à un établi ou à un mur.
- L'appareil n'est pas prévu pour être utilisé sous atmosphère corrosive ou
explosive.
- Toute utilisation autre que celle indiquée doit être considéré comme
impropre.
Le constructeur ne saurait être tenu responsable des dommages causés par une
mauvaise utilisation ou une utilisation impropre.
11. dÉballage
L'affûteuse est fournie partiellement montée.
12. fournITure de baSe (fIg.2)
1 - base
2 - groupe bras-moteur
3 - manuel d'utilisation et entretien
4 - carton de contrôle
6 - meule Ø 145x3.2x22.2
7 - meule Ø 145x4.7x22.2
8 - meule Ø 145x6x22.2
12 - vis M10x40 fixation bras
13. conTrÔle meule
Maintenir la meule suspendue à l'aide du trou central. Battre délicatement le bord
de la meule (fig.3) à l'aide d'un objet métallique. Dans le cas où serait émis un bruit
sourd non métallique, cela peut indiquer que la meule est endommagée: ne pas
l'utiliser!
14. InSTallaTIon
aTTenTIon
Veiller à ce que la machine ne soit pas fixée à hauteur des yeux de l'opérateur. Il est
recommandé d'effectuer le montage à une hauteur maximum de 1,2 - 1,3 m environ
par rapport au sol.
La machine peut être fixée sur un établi ou sur un mur.
14.1 fIXaTIon Sur ÉTablI
- Fixation base (fig.4): utiliser 2 vis M8 avec rondelles et écrous (non fournis) à
mettre en place dans les trous de fixation F4. Veiller à positionner la base sur le
plan de travail comme indiqué sur la figure.
- Montage bras (fig.5): pour fixer le bras-moteur à la base, introduire la vis V5 dans
le trou F5 prévu à cet effet. Sur la partie postérieure, introduire la rondelle R5 et
visser la poignée M5.
10
P00801028_R02.indd 10
11 poignée bras
12 écran d'arbre
13 écran protecteur
14 meule
15 bouton réglage profondeur affûtage
16 bouton de sécurité
17 lampe
18 interrupteur général
19 câble électrique d'alimentation
20 plaque données techniques
13 - rondelle pour vis M10
14 - poignée arrêt bras
15 - écrou M10 fixation bras
16 - poignée
19 - gabarit affûtage
20 - bloc d'avivage
21 - clé Allen 4 mm
22 - clé Allen 5 mm
fr
14.2 fIXaTIon murale
- Fixation base (fig.6): utiliser 2 chevilles avec vis et rondelles (non fournies) à
mettre en place dans les trous de fixation F6.
- Montage bras (fig.5): pour fixer le bras-moteur à la base, introduire la vis V5 dans
le trou F5 prévu à cet effet. Sur la partie postérieure, introduire la rondelle R5 et
visser l'écrou D5.
14.3 fIXaTIon PoIgnÉe (fIg.7)
- Visser complètement la poignée I7 sur la vis V7.
15. InformaTIonS Sur la cHaÎne
La chaîne doit être entièrement contrôlée avant l'affûtage pour s'assurer de son
bon état.
(fig.11) Les parties de la dent sont
les suivantes:
1 couteau supérieur
2 tranchant couteau supérieur
3 gorge
4 gorge d'affûtage
5 jauge de profondeur
6 nez
7 talon
8 trou rivet
16. IdenTIfIcaTIon de la cHaÎne
- Avant de procéder à l'affûtage, il est nécessaire de connaître le type de chaîne et
les angles de réglage correspondant. Ces caractéristiques figurent dans le manuel
d'utilisation de la scie à moteur sur laquelle la chaîne est montée ou dans l'emballage
de la chaîne.
- Sur le maillon d'entraînement figure généralement le code d'identification de la
chaîne.
- L'identification de la chaîne peut également être obtenue en utilisant un gabarit et
un pied à coulisse.
- En fin de manuel, figure le TABLEAU DES CHAÎNES.

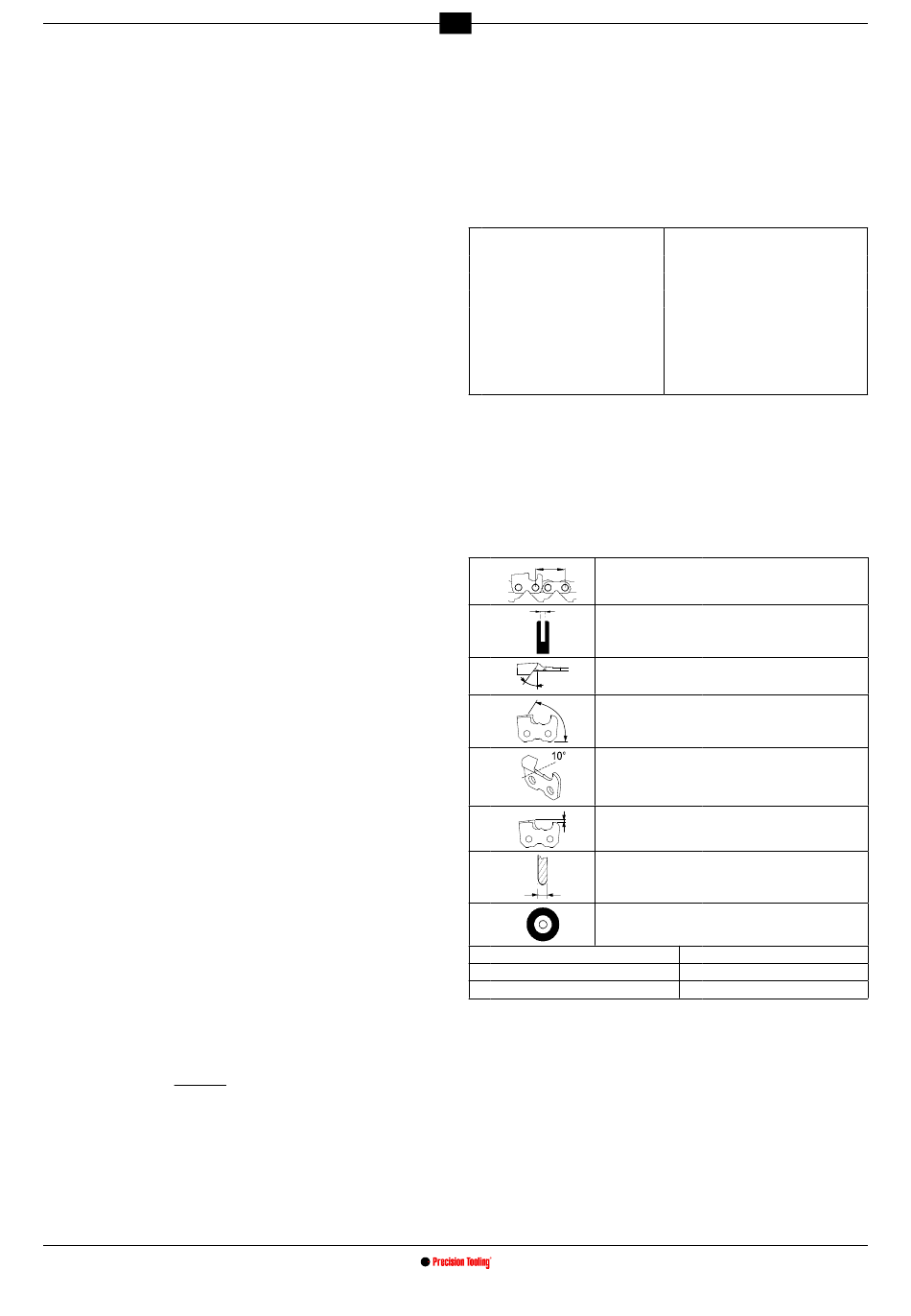

Dans les colonnes du tableau ci-dessous figurent les données suivantes:
÷ 2
a pas de la chaîne
b largeur du maillon d'entraînement
c angle d'affûtage supérieur (rotation étau)
d angle de coupe (rotation bras)
e angle bas (inclinaison étau)
f profondeur jauge de profondeur
g épaisseur meule
H code meule
I codes chaînes Oregon
l codes chaînes Windsor
m codes chaînes SARP
16.1 releVÉ aVec InSTrumenT (fIg.13)
a - e n utilisant le profil approprié, établir la profondeur de la jauge de profondeur.
b - en plaçant le gabarit contre ce côté, établir le PAS de la chaîne.
c - en plaçant le gabarit contre ce côté, il est possible d'établir la longueur de la dent.
d - la largeur du maillon d'entraînement peut être mesurée à l'aide d'un instrument
approprié (par exemple un pied à coulisse).
17. recommandaTIonS relaTIVeS a la meule
- utiliser la meule adaptée au type de chaîne à affûter (à cet effet, consulter le tableau
des chaînes joint au présent manuel).
- ne pas introduire une meule sur le moyeu en forçant et ne pas modifier le diamètre
du trou de centrage. Éviter d'utiliser des meules qui ne s'adapteraient pas parfai-
tement au moyeu.
- le montage de la meule doit impérativement s'effectuer sur un moyeu et une bride
propres et non endommagés.
- s'assurer que les diamètres externes du moyeu et de la bride sont identiques.
(fig.12) Les parties de la chaîne sont
les suivantes:
1 maillon de jonction
2 dent gauche
3 dent droite
4 maillon d'entraînement
5 rivet
n codes chaînes Carlton
o codes chaînes Stihl
P codes chaînes EM
