9. SIKKERHETSANORDNINGER
Apparatet er utstyrt med de nedenfor beskrevne sikkerhetsanordninger:
- Beskyttelsesskjerm for slipeskiven: beskytter brukeren mot slipeskivestykker
som kan løsne under slipearbeidet.
Denne beskyttelsesskjermen skal alltid være montert når maskinen brukes.
Kontroller alltid at skjermene er i perfekt stand og korrekt montert. Eventuelle skader
eller revner utgjør sikkerhetsrisiko for brukeren.
- Bryter: maskinen er utstyrt med en sikkerhetsbryter med utløserspole. Ved plutselig
strømbrudd deaktiveres bryteren og frakobler automatisk maskinens strømtilslut-
ning. Dersom strømforsyningen plutselig gjenopprettes, vil ikke maskinen starte
igjen. For å starte maskinen igjen, må du aktivere bryteren på nytt.
10. ANVENDELSESFORMÅL
Dette apparatet er en elektrisk slipemaskin til motorsagkjeder.
- Bruk apparatet utelukkende til de anviste kjedetypene i tabellen med tekniske data.
- Bruk ikke apparatet til gjennomskjæring eller til sliping av gjenstander, bortsett fra
de foreskrevne kjedetypene.
- Fest apparatet omhyggelig til arbeidsbenken eller til veggen.
- Apparatet er ikke beregnet til bruk i miljøer der det kan være ætsende stoffer eller
eksplosive gasser.
- Enhver annen bruk betraktes som uegnet.
Konstruktøren kan ikke holdes ansvarlig for eventuelle skader forårsaket av uegnet
eller utilsiktet bruk.
11. UTPAKKING
Slipemaskinen leveres delvis montert.
12. STANDARDUTSTYR (FIG.2)
1 - base
2 - gruppen arm-motor
3 - bruksanvisning
4 - kontrollskjema
5 - beskyttelsesskjerm for slipeskiven 16 - håndtak
6 - slipeskive Ø 145x3.2x22.2
7 - slipeskive Ø 145x4.7x22.2
8 - slipeskive Ø 145x6x22.2
9 - ekstrabeskyttelse for slipeskive
spennskruer for feste av
10 -
beskyttelsesskjermene M5x12
11 - spennskiver til skruene M5
13. KONTROLL AV SLIPESKIVEN
Heng slipeskiven opp gjennom det sentrale hullet. Bank forsiktig med en
metallgjenstand på slipeskivens kant (fig.3). Hvis det høres en hul, ikke-metallisk
lyd, kan slipeskiven være skadet: ikke bruk den!
14. INSTALLASJON
PASS PÅ!
Sørg for at maskinen ikke festes i brukerens øyenhøyde. Det anbefales å montere
maskinen i en maksimal høyde på circa 1,2-1,3 meter over gulvet.
Maskinen kan festes til arbeidsbenken eller til veggen.
14.1 FESTE TIL ARBEIDSBENKEN
- Feste av basen (fig.4): bruk 2 skruer M8 med spennskiver og muttere (ikke
medlevert materiale), og sett dem inn i festehullene F4. Vær forsiktig når basen
plasseres på arbeidsbenken, som vist i detaljetegningen.
- Montering av armen (fig.5): for å feste gruppen arm-motor på basen, settes
skruen V5 inn i det dertil hørende hullet F5. På baksiden settes spennskiven R5
inn, hvoretter håndtaket M5 skrus fast.
14.2 FESTE TIL VEGGEN
- feste av basen (fig.6): bruk 2 plugger med tilhørende skruer og spennskiver (ikke
medlevert materiale), og sett dem inn i festehullene F6.
- Montering av armen (fig.5): for å feste gruppen arm-motor på basen, settes
skruen V5 inn i det dertil hørende hullet F5. På baksiden settes spennskiven R5
inn, hvoretter mutteren D5 strammes.
14.3 MONTERING AV HÅNDTAKET (FIG.7)
- Sett skruen V7 i det tilhørende hullet på armen og stram mutteren D7.
- Skru håndtaket I7 helt fast på skruen V7.
14.4 MONTERING AV SLIPESKIVENS BESKYTTELSESSKJERM
Pass på å ikke stramme skruene for mye under denne monteringen, så ikke
beskyttelsesskjermene bøyer seg.
- Fjern skruen V8 og flensen F8, som befinner seg på rotornavet (fig.8).
- Monter beskyttelsesskjermen P9 ved å stramme skruen V9 med spennskiven R9
i det tilhørende hullet F9 (fig.9).
- Monter linsebeskyttelsen P10 ved å stramme skruen V10 med spennskiven R10 i
det tilhørende festehullet F10 (fig.10).
34 34
12 - spennskrue for feste av arm M10x40
13 - spennskive til skrue M10
14 - dreiehåndtak til stans av arm
15 - mutter til feste av arm M10
17 - skrue for feste av håndtak M6x25
18 - mutter for feste av håndtak M6
19 - slipesjablon
20 - slipeskiveoppretter
21 - sekskantnøkkel mm 4
22 - sekskantnøkkel mm 5
NO
15. OPPLYSNINGER OM KJEDEN
Kjeden skal undersøkes nøye før den slipes, for å konstatere at den er i god stand.
(fig.11) Delene på skjæretannen er: (fig.12) Delene på kjedens er:
1 øverste del
2 slipevinkel øverst
3 slipevinkel på siden
4 slipefordypning
5 dybdebegrenser
6 overkant
7 hæl
8 kanthull
16. IDENTIFIKASJON AV KJEDEN
- Før du går i gang med slipingen, er det nødvendig å kjenne kjedetypen og de til-
hørende justeringsvinkler. Du kan finne opplysninger om dette i bruksanvisningen
for motorsagen som kjeden er montert på, eller på kjedens emballasje.
- Vanligvis vil du kunne finne kjedens identifikasjonskode på kjedens drivledd.
- Kjedetypen kan også identifiseres ved hjelp av instrumentmålinger med sjablon og
tykkelsesmåler.
- Du finner en TABELL MED LISTE OVER KJEDETYPER bakerst i denne
bruksanvisningen.

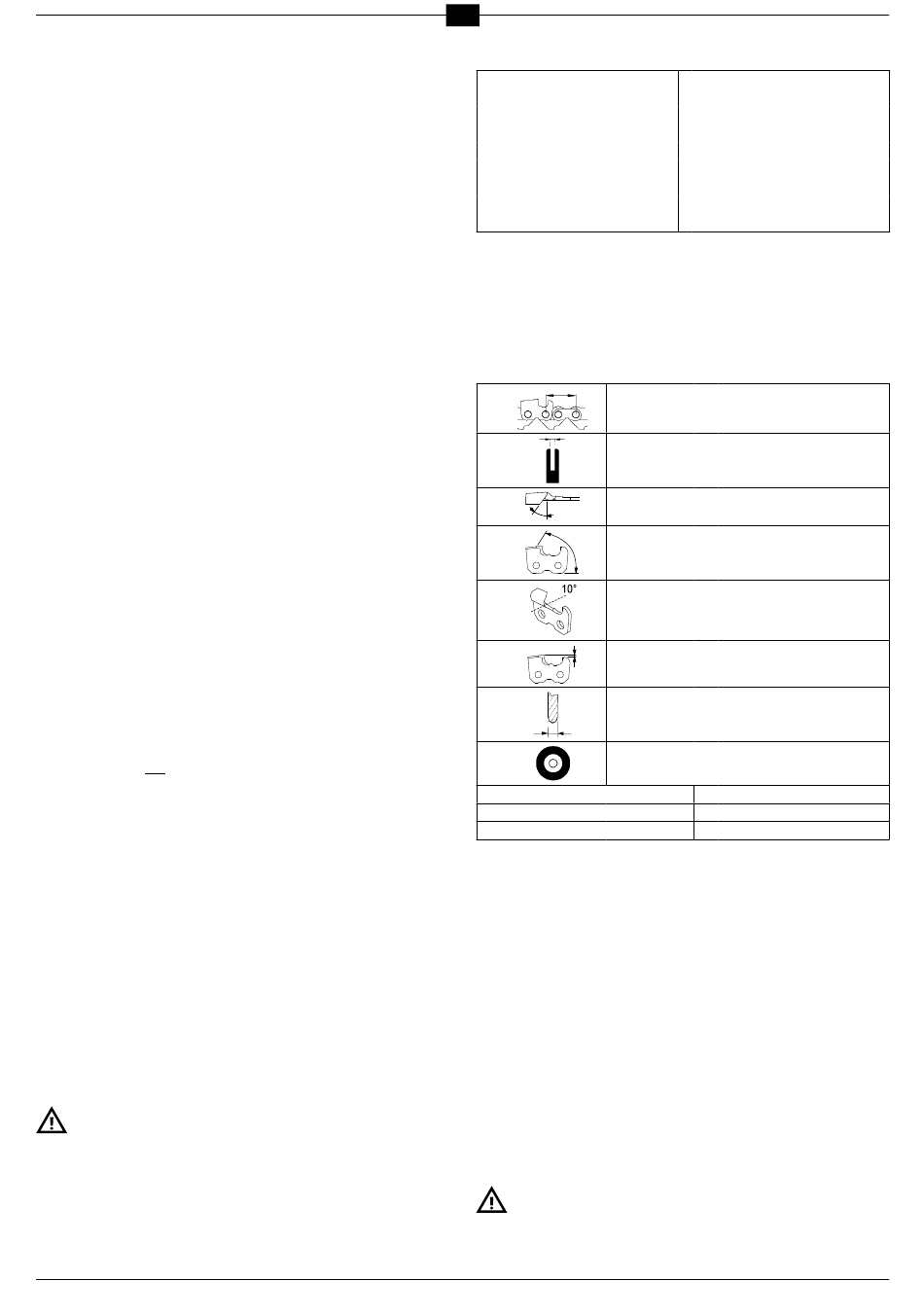

Tabellens kolonner angir følgende data:
÷ 2
A kjededeling
B Bredden av kjedens drivledd
C øvre slipevinkel (skrustikke-rotasjon)
D skjærevinkel (armrotasjon)
E Lav vinkel (skrustikke-vinkling)
F begrenserens dybde
G slipeskivens tykkelse
H slipeskivens kode
I koder Oregon-kjeder
L koder Windsor-kjeder
M koder SARP-kjeder
16.1 INSTRUMENTMÅLING (FIG.13)
a – ved hjelp av en passende profil kan man avlese dybdebegrenserens dybde.
b – plasser sjablonen på denne siden for å måle KJEDEDELINGEN.
c - plasser sjablonen på denne siden for å måle lengden på skjæretannen.
d - Drivleddets bredde kan avleses ved hjelp av et passende måleinstrument (f.eks.
en tykkelsesmåler).
17. OPPLYSNINGER OM SLIPESKIVEN
- bruk den slipeskiven som egner seg til kjedetypen som skal slipes. Konsulter
kjedetabellen bakerst i bruksanvisningen.
- tving ikke slipeskiven ned over rotornavet, og foreta ingen endringer av diameteren
på skivens sentreringshull. Ikke bruk slipeskiver som ikke passes perfekt.
- når slipeskiven monteres, må rotornavet og flensen være helt rene og ubeskadiget.
- kontroller at rotornavets og flensens eksterne diametere er identiske.
18. MONTERING AV SLIPESKIVEN
- Løsne skruen V10 og drei beskyttelsesskjermen P10 (fig.14).
- Velg slipeskiven i forhold til kjedetypen som skal slipes (kolonne H i tabellen over
kjedetyper).
- Sett inn og sentrer slipeskiven perfekt i dens leie på rotornavet (fig.14-15).
- Sett inn flensen F8 og stram skruen V8 (fig.14).
Vær meget omhyggelig med montering av flensen; den skal vende som
vist på fig.15-16.
En slipeskive som monteres med altfor stramme flenser kan gå i stykker
under slipingen og utsette brukeren for fare. For å unngå denne risikoen,
skal M6x25 skruens dreiemoment være 7 Nm (kontroller om mulig dette
med en momentnøkkel).
- Lukk igjen beskyttelsesskjermen P10 og stram den tilhørende skruen V10.
1 forbindelsesledd
2 venstre skjæretann
3 høyre skjæretann
4 kjedens drivledd
5 kant
N koder Carlton-kjeder
O koder Stihl-kjeder
P koder EM-kjeder
