SD700 SERIE
POWER ELECTRONICS

8. MODBUS SCHNITTSTELLE

8.1. Einleitung

Zur Sicherstellung eines störungsfreien Betriebs des Frequenzumrichters, müssen die verwendeten
Geräte sorgfältig ausgewählt und angeschlossen werden. Eine falsch gewählte Anwendung und/oder
Installation kann fehlerhaften Betrieb bzw. eine reduzierte Lebensdauer bewirken. Zusätzlich können
Bauteile beschädigt werden. Aus diesem Grund ist dieses Handbuch vor Gebrauch genau zu lesen und
anzuwenden.
Mittels der seriellen Schnittstelle ist es möglich den SD700 mittels ModBus Protokoll über ein Netzwerk
anzusteuern. Dies wird ermöglicht über die RS232 / RS485 Anschlussklemmen, bzw. über die USB-
Schnittstelle. Dafür muss der Jumper JP1101 in Position JP1104 gesetzt werden.

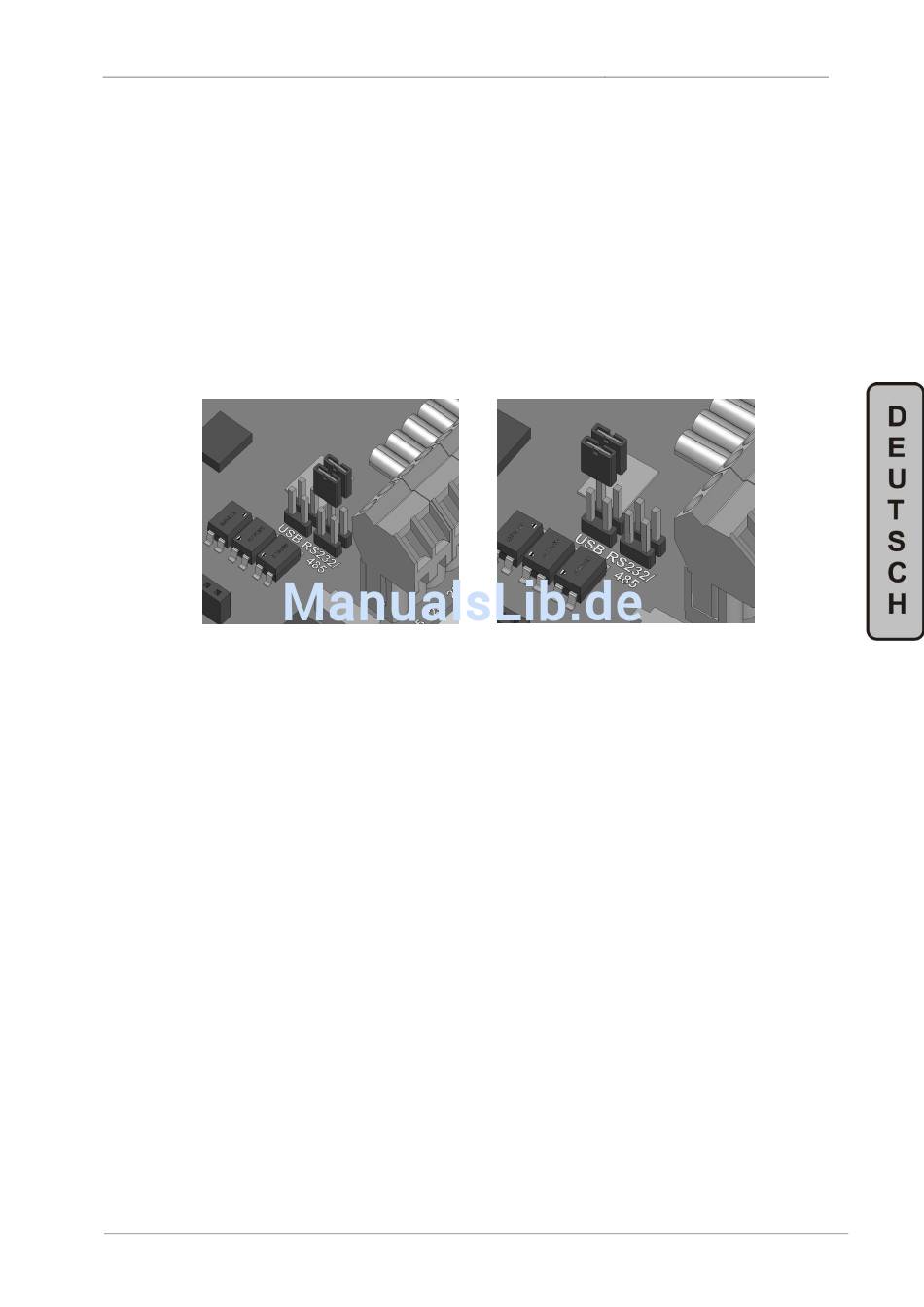

Abbildung 8.1 Jumper für die Auswahl der seriellen Schnittstelle
Die ModBus Schnittstelle ermöglicht es, mittels Modbus "Master" den SD700 als "Slave" zu steuern und
zu überwachen.
Über die RS485 Schnittstelle können bis zu 240 "Slaves" innerhalb eines Netzwerks aktiviert werden,
wogegen mittels RS232 nur 1 Gerät angesteuert werden kann.
Innerhalb eines ModBus Netzwerks arbeitet der SD700 als "Slave". Das bedeutet, dass jede
Kommunikation vom Master initiiert wird. Es ist möglich über die serielle Schnittstelle Zugriff auf alle Aus-
und Eingangsparameter zu erhalten
Zum Beispiel kann der "Master" den Frequenzumrichter starten und wieder anhalten. Zusätzlich werden
die Daten für den Status, Motorstrom usw. ausgelesen und ausgewertet.
71
MODBUS SCHNITTSTELLE
