6.5.2. 18 Puls Ansteuerung Beispiel
Allgemeine Daten:
Empfohlene Transformatorschaltung: (º):
Nominale Spannung auf der Sekundärseite (V):
Empfohlene Spannungstoleranz primärseitig (%):
Gesamtstrom (A):
Gesamte Überlast (A):
Kurzschluss Impedanz (%):
Leistungsfaktor Sekundärseite:
Empfohlene Nennleistung (kVA):
SD700 18 –Puls Anschlussbeispiel:
1
Für eine Verbesserung des Verhaltens wird empfohlen die Spannung auf der Sekundärseite 3% höher als die Nennspannung
auszulegen.

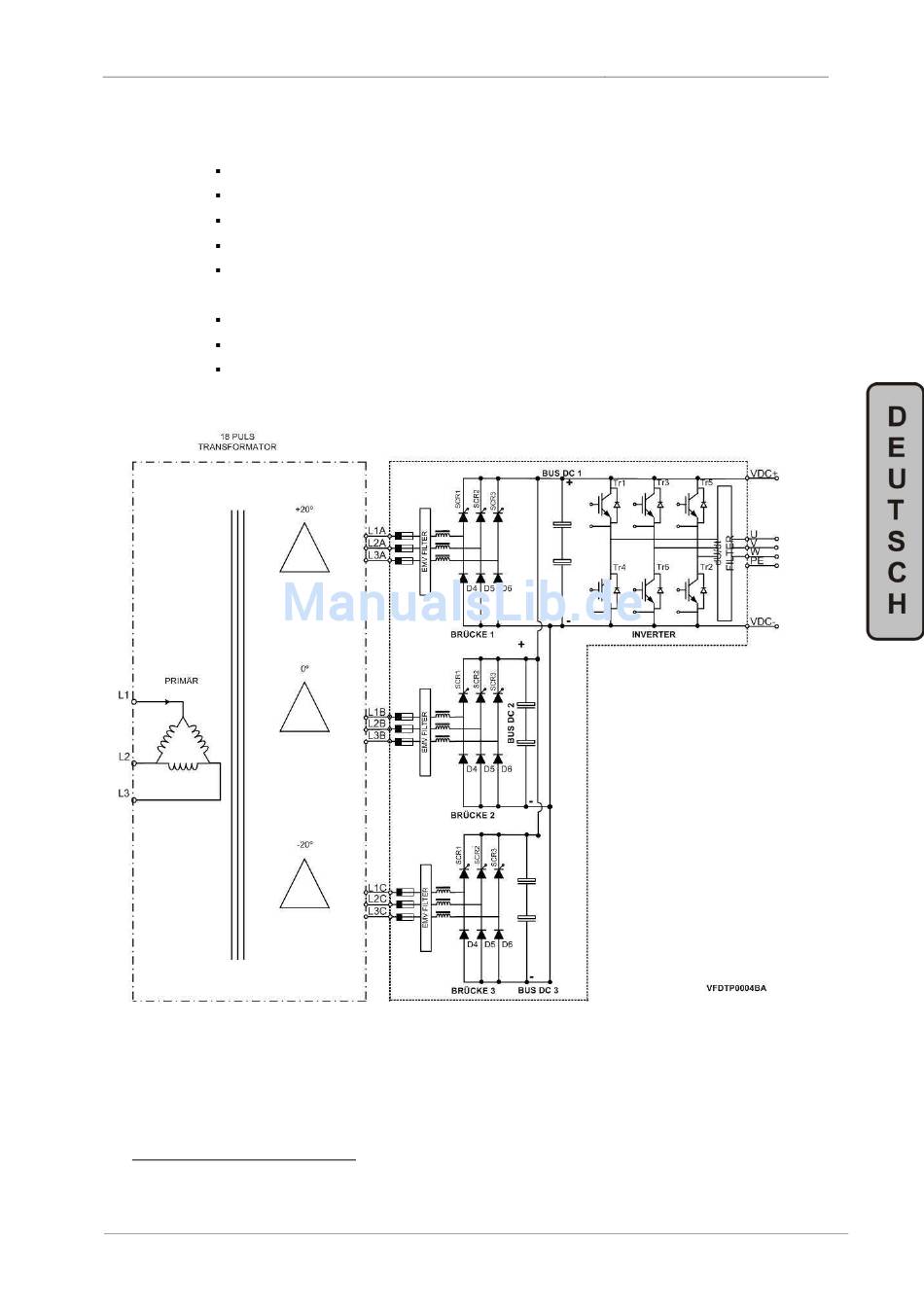

Abbildung 6.13 SD700 18 Puls Eingang
SD700 SERIE
+20º, 0º, -20º
1
3xVn
±10%
Inenn (A)
120% ND (60s)
150% HD (60s)
< 7%
0.90
+20% Motor Power
LEISTUNGSANSCHLUSS
43
