EX-1188HMS-2
3. Aufbau, Anschlüsse & Jumper Einstellungen

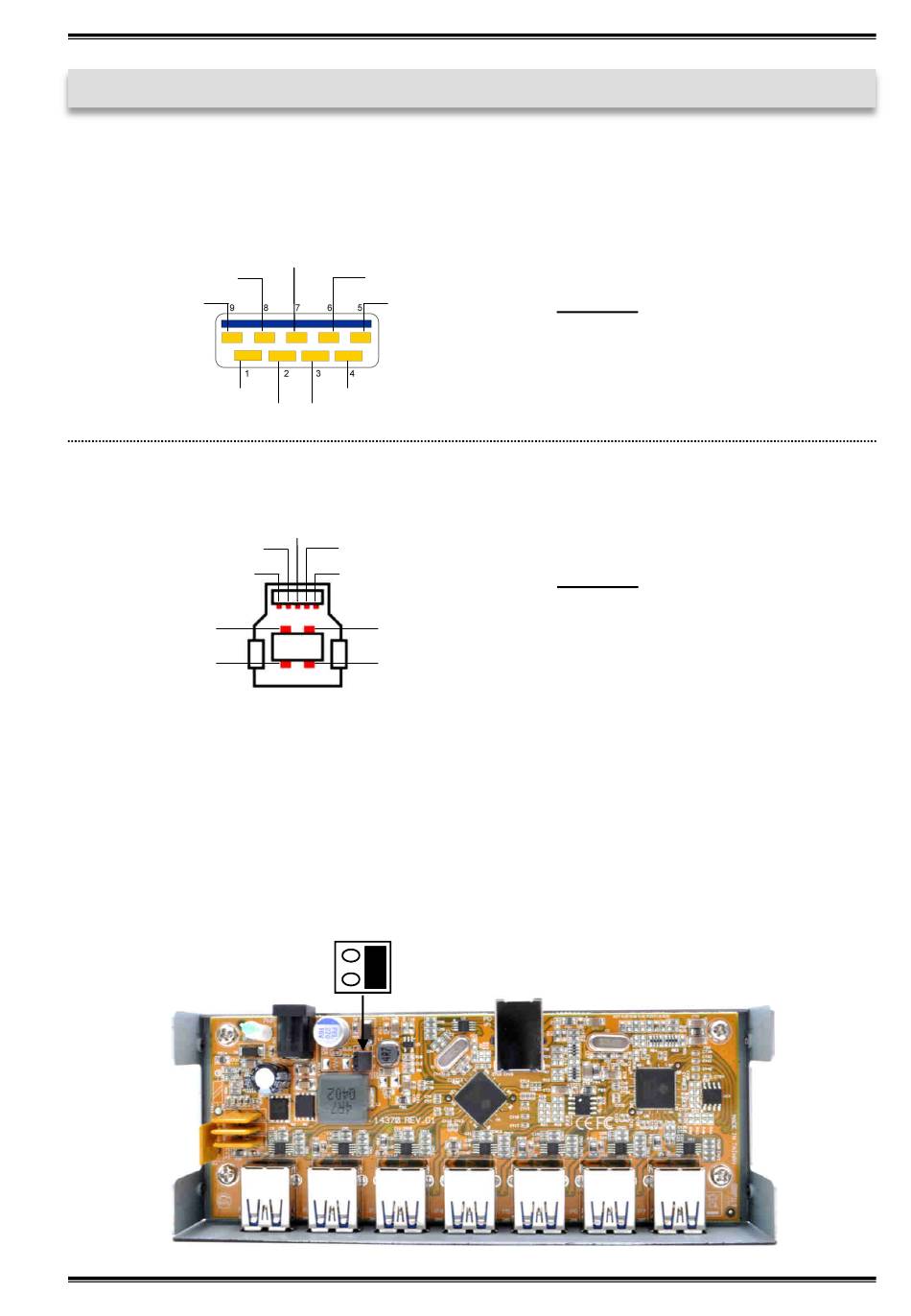

3.2 Anschlüsse
USB 3.1 (Gen1) A-Buchse:
StdB_SSTX +
StdB_SSTX -
VCC
USB 3.1 (Gen1) B-Buchse:
StdB_SSTX +
StdB_SSTX -
D-
D+

3.3 Jumper Einstellungen

Die EX-1188HMS-2 wird mit der Einstellung Bus-Power ausgeliefert. Sie haben aber
die Möglichkeit die EX-1188HMS-2 auf der Datenleitung zum PC sprich die USB B-
Buchse stromlos zu machen. Dafür müssen Sie zu erst das Gehäuse mit den vier
Schrauben auf den Seiten öffnen. Nun müssen Sie den Jumper JP4 von E (Enable)
auf D (Disable) setzen. Siehe nachfolgende Abbildung.
© Copyright 2018 by EXSYS Vertriebs GmbH. All Rights Reserved
GND_DRAIN
StdB_SSTX+
StdB_SSTX -
GND
D- D+
GND_DRAIN
StdB_SSTX+
StdB_SSTX -
VBus
GND
D E
JP4
Achtung!
Stecker niemals
umgekehrt oder mit
Gewalt einstecken.
Achtung!
Stecker niemals
umgekehrt oder mit
Gewalt einstecken.
