Exsys EX-1187HMVS Bedienungsanleitung

EX EX- EX - - 1187HMVS 1187HMVS 1187HMVS

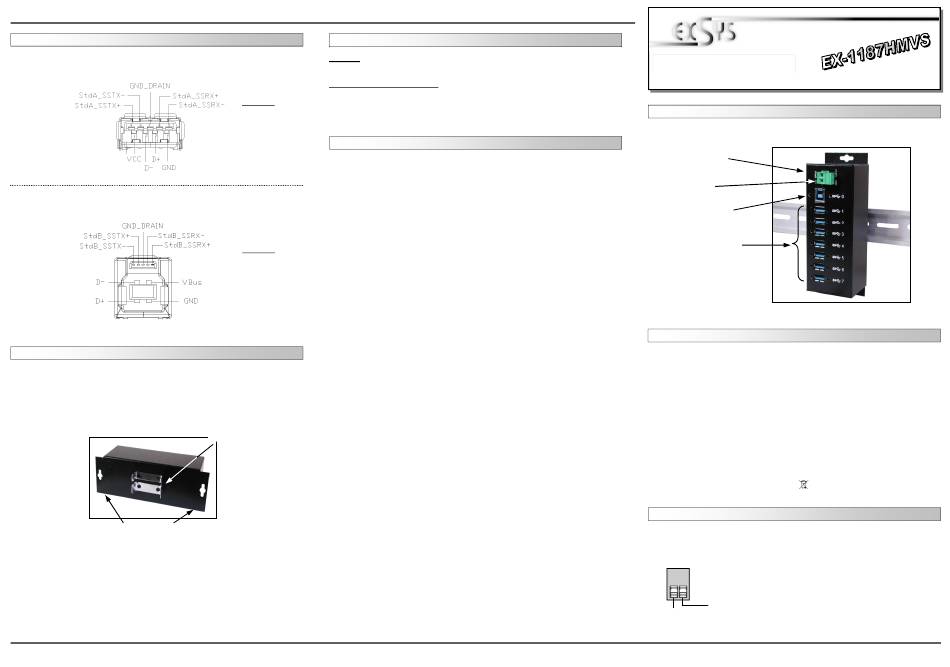

JUMPER SETTING & CONNECTORS:
USB 3.0
A-Connector:
USB 3.0
B-Connector:
HARDWARE INSTALLATION:
Because there are large differences between PC's, we can give you only a general installation
guide for the EX-1187HMVS. Please refer your computer's reference manual whenever in doubt.
1. Mount your hub on the wall or Din Rail if required.
Wall mounting holes
2. Connect the USB 3.0 cable to the USB B-Connector of the Hub.
3. Connect the optional power supply to the Terminal Block of the Hub.
4. Now connect the other end from the USB 3.0 cable (A-Plug) to the USB A-Connector at
your PC.
5
English English English EX EX- EX - - 1187HMVS 1187HMVS 1187HMVS
DRIVER INSTALLATION:
All OS:
After the hardware installation OS will recognize the device automatically and install its drivers.
CHECK INSTALLED DRIVER:
Open as sample the >Device manager< . Now you should see at „USB Devices" the following
Attention! new entry's: <USB Root Hub>.
Never plug in with
If you see this or a similar information the device is installed correctly.
force or in wrong
direction. Your
devices may be
CLEANING:
damaged.
For cleaning please use only a dry fluff less cloth and remove the dirt with gently pressure. In
the area of the connectors please make sure that no fibres from the cloth remain in the connec-
tors. Attention! Never use a moist or wet cloth for cleaning!
Attention!
Never plug in with
force or in wrong
direction. Your
devices may be
damaged.
Din Rail Clips
English English English
AUFBAU:
BESCHREIBUNG & TECHNISCHE DATEN:
Die EX-1187HMVS ist ein USB 3.0 HUB für bis zu 7 Endgeräte. Er ist mit 7 USB 3.0 Ports für
Endgeräte und 1 USb 3.0 Port für den Anschluss an den PC ausgestattet. Die EX-1187HMVS
unterstützt alle USB Anschlüsse von 2.0 bis 3.0. Über die externe Stromversorgung per Netzteil
können an jedem Port 900mA zur Verfügung gestellt werden. Der serielle USB 3.0 Bus wird
optimal durch die Leistung des schnellen Chip-Sets unterstützt. Die EX-1187HMVS gewährleis-
tet so eine sichere Datenübertragung und exzellente Performance von bis zu 5Gbit pro Sekun-
de! Zusätzlich sind alle USB 3.0 Anschlüsse verschraubbar. Die EX-1187HMVS unterstützt den
Self Powered und Bus Powered Modus. Es ist nicht möglich die I/O Adressen und Interrupts
manuell einzustellen, da die Einstellungen vom System (BIOS) und beim installieren des Be-
triebssystems automatisch vorgenommen werden. Die EX-1187HMVS ist zusätzlich mit einem
USB Power Überspannungsschutz ausgestattet.
Kompatibilität:
Betriebssysteme:
Anschlüsse:
Lieferumfang:
Zertifikate:
JUMPER EINSTELLUNG & ANSCHLÜSSE:
+7V ~ 40V T-Block:
6
Bedienungsanleitung Bedienungsanleitung
Vers. 1.0 / 21.08.12
7-40V Terminal
Block für optionales
externes Netzteil
Betriebs LED
1x USB 3.0
Upstream B-Buchse
7x USB 3.0
Downstream A-Buchse
USB 2.0 & 3.0 Anschluss
Alle Betriebssysteme
7x USB 3.0 A-Buchse, 1x USB 3.0 B-Buchse, 1x 7-40V T-Block
EX-1187HMVS, Anleitung, USB Kabel (verschraubbar), DIN-Rail Kit
CE CE CE CE / FCC / RoHS / WEEE DE97424562 / WHQL
ACHTUNG!!!
Schließen Sie niemals Strom an Ground an, dadurch kann Ihre
Hardware zerstört werden!!!
GND (Ground)
+7V ~ 40V
