Exsys EX-1186HMVS Bedienungsanleitung

EX EX- EX - - 1186HMVS 1186HMVS 1186HMVS

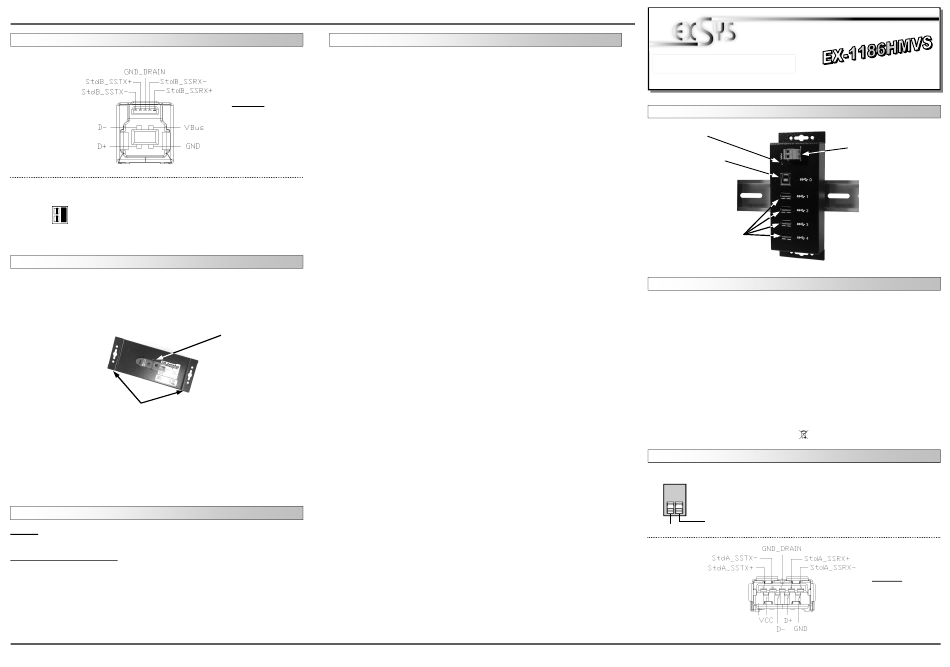

JUMPER SETTING & CONNECTORS
USB 3.0 B-Port
JP1:
ENA DIS
ENA = Power via USB Bus 5V
DIS = Power via Terminal block power supply 7V - 24V (Default)
HARDWARE INSTALLATION
Because there are large differences between PC's, we can give you only a general installation
guide for the EX-1186HMVS. Please refer your computer's reference manual whenever in doubt.
1. Mount your hub on the wall or Din Rail if required.
Wall mounting holes
2. Connect the USB cable to the USB B-Connector of the Hub.
3. Connect the power supply to the Terminal Block or DC Connector of the Hub.
4. Now connect the other end from the USB cable (A-Plug) to the USB A-Connector at your
PC.
DRIVER INSTALLATION
All OS
After the hardware installation OS will recognize the device automatically and install its drivers.
CHECK INSTALLED DRIVER
Open as sample the >Device manager<. Now you should see at „USB Devices" the following
new entry's: <USB Root Hub>.
If you see this or a similar information the device is installed correctly.
5
English English English EX EX EX- - - 1186HMVS 1186HMVS 1186HMVS
CLEANING
For cleaning please use only a dry fluff less cloth and remove the dirt with gently pressure. In
the area of the connectors please make sure that no fibres from the cloth remain in the connec-
tors. Attention! Never use a moist or wet cloth for cleaning!
Attention!
Never plug in with
force or in wrong
direction.
Din Rail Clips
English English English
AUFBAU
4 x externe USB 3.0 A-Buchse
für Endgeräte
BESCHREIBUNG & TECHNISCHE DATEN
Die EX-1186HMVS ist ein USB 3.0 HUB für bis zu 4 Endgeräte. Die EX-1186HMVS ist mit 4
Ports für Endgeräte und 1 Port für den Anschluss an den PC ausgestattet. Er unterstützt alle
USB Anschlüsse von 2.0 bis 3.0. Über die externe Stromversorgung per Netzteil können an
jedem Port 1,5A zur Verfügung gestellt werden. Dies ermöglicht Ihnen ein problemloses aufla-
den von iPhone, iPad, Smartphone und Tablet. Der serielle USB 3.0 Bus wird optimal durch die
Leistung des schnellen VIA Chipset unterstützt. Die EX-1186HMVS gewährleistet so eine
sichere Datenübertragung und exzellente Performance von bis zu 5Gbit/s! Er besitzt zusätzlich
verschraubbare USB-Anschlüsse und unterstützt den self powered und bus powered Modus.
Es ist nicht möglich die I/O Adressen und Interrupts manuell einzustellen, da die Einstellungen
vom System (BIOS) und beim installieren des Betriebssystems automatisch vorgenommen
werden. Die EX-1186HMVS ist zusätzlich mit einem USB Power Überspannungsschutz aus-
gestattet.
Kompatibilität:
Betriebssysteme:
Anschlüsse:
Lieferumfang:
Zertifikate:
JUMPER EINSTELLUNG & ANSCHLÜSSE
+7V ~ 24V T-Block:
USB 3.0
A-Buchse:
6
Bedienungsanleitung
Bedienungsanleitung
Vers. 1.0 / 22.01.14
Betriebs LED
USB 3.0 B-Buchse
PC-Anschluss
USB 2.0 & 3.0
Alle Betriebssysteme
4x USB 3.0 A-Buchse, 1x USB 3.0 B-Buchse, 1x T-Block 7-24V
EX-1186HMVS, Anleitung, USB Kabel (verschraubbar), DIN-Rail Kit
CE CE CE CE / FCC / RoHS / WEEE DE97424562 / WHQL
ACHTUNG!!!
Schließen Sie niemals Strom an Ground an, da dies Ihre Hardware
zerstören kann!!!
GND (Ground)
+7V ~ 24V
1
7-24V T-Block für optionales
externes Netzteil
Achtung!
Stecker niemals
umgekehrt oder mit
Gewalt einstecken.
