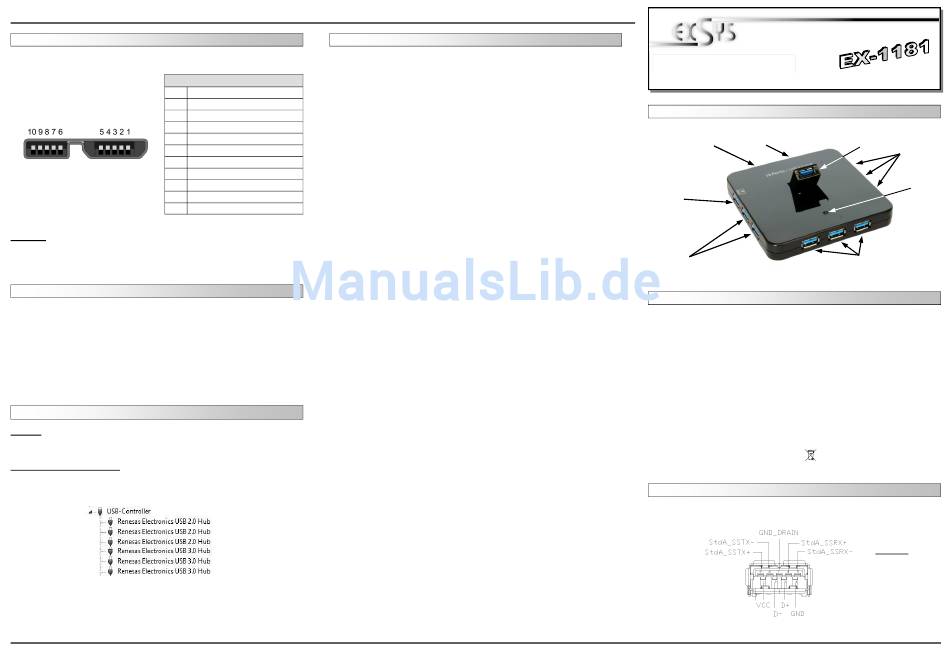

Exsys EX-1181 Bedienungsanleitung

EX EX- EX - - 1181 1181 1181
JUMPER SETTING & CONNECTORS
USB 3.0 micro B-Port:
USB 3.0 Pin's
Pin
1
2
3
4
5
6
7
8
9
10
Attention!
Never plug in with force or in wrong direction.
HARDWARE INSTALLATION
Because there are large differences between PC's, we can give you only a general
installation guide for the EX-1181. Please refer your computer's reference manual
whenever in doubt.
1. Connect the USB cable to the USB micro B-Port at the Hub.
2. Connect the power supply to the 5V DC Connector at the Hub.
3. Now connect the other end from the USB cable (A-Plug) to the A-Port at your PC.
DRIVER INSTALLATION
All OS:
After the hardware installation OS will recognize the device automatically and install its
drivers.
CHECK INSTALLED DRIVER:
Open the >Device manager< . Now you should see at „USB-Controller" the following
new entry's:
If you see this or a similar information the device is installed correctly.
5
English English English EX EX EX- - - 1181 1181 1181
CLEANING
For cleaning please use only a dry fluff less cloth and remove the dirt with gently pres-
sure. In the area of the connectors please make sure that no fibres from the cloth re-
main in the connectors. Attention! Never use a moist or wet cloth for cleaning!
Signal
Power (VBUS)
USB 2.0 differential pair (D−)
USB 2.0 differential pair (D+)
USB OTG ID for identifying lines
GND
USB 3.0 signal transmission line (−)
USB 3.0 signal transmission line (+)
GND
USB 3.0 signal receiving line (−)
USB 3.0 signal receiving line (+)
English English English
AUFBAU
USB 3.0 micro B-Buchse
zum Anschluss an PC
USB 1:
1 x Externe USB 3.0
A-Buchse für
Endgeräte und zur
Aufladung des
iPad & iPhone
USB 2-3:
2 x Externe USB 3.0
A-Buchse für Endgeräte
BESCHREIBUNG & TECHNISCHE DATEN
Die EX-1181 ist ein USB 3.0 HUB für bis zu 10 Endgeräte. Die EX-1181 ist mit 10 Ports
für Endgeräte und 1 Port für den Anschluss an den PC ausgestattet. Er unterstützt alle
USB Anschlüsse von 1.1 bis 3.0. Über die externe Stromversorgung per Netzteil können
maximal an vier Ports 900mA zur Verfügung gestellt werden. Die EX-1181 besitzt einen
USB 3.0 Port, über den Sie Ihr Smartphones aufladen können. Zusätzlich besitzt er
einen Überspannungsschutz an jedem USB Port. Der serielle USB 3.0 Bus wird optimal
durch die Leistung des schnellen VIA Chipset unterstützt. Die EX-1181 gewährleistet so
eine sichere Datenübertragung und exzellente Performance von bis zu 5Gbit pro Sekun-
de! Er unterstützt den Self Powered Modus. Es ist nicht möglich die I/O Adressen und
Interrupts manuell einzustellen, da die Einstellungen vom System (BIOS) und beim
installieren des Betriebssystems automatisch vorgenommen werden.
Kompatibilität:
Betriebssysteme:
Anschlüsse:
Lieferumfang:
Zertifikate:
JUMPER EINSTELLUNG & ANSCHLÜSSE
USB 3.0 A-Buchse:
6
Bedienungsanleitung Bedienungsanleitung
Vers. 1.0 / 11.10.12
5V DC Anschluss
für beiliegendes
Netzteil
USB 1.1, 2.0 & 3.0
Alle Betriebssysteme
10x USB 3.0 A-Buchse, 1x USB 3.0 micro B-Buchse, 1x 5V Buchse
EX-1181, Anleitung, USB Kabel, Netzteil
CE / FCC / RoHS / WEEE CE CE CE DE97424562 / WHQL
1
USB 7-10:
4 x Externe USB 3.0
A-Buchse für Endgeräte
Betriebs LED
USB 4-6:
3 x Externe USB 3.0
A-Buchse für Endgeräte
Achtung!
Stecker niemals
umgekehrt oder
mit Gewalt
einstecken.
