2. Das Messgerät
Das P7-TS ist ein elektronisches Mehrkanalmessgerät, es ermöglicht vielfältige Prüfungen
von mit Gasen, Luft oder Wasser gefüllten Rohrleitungen und Behältern.
Alle Prüfungen und Messungen können durch Ausdruck oder durch Speicherung doku-
mentiert werden.

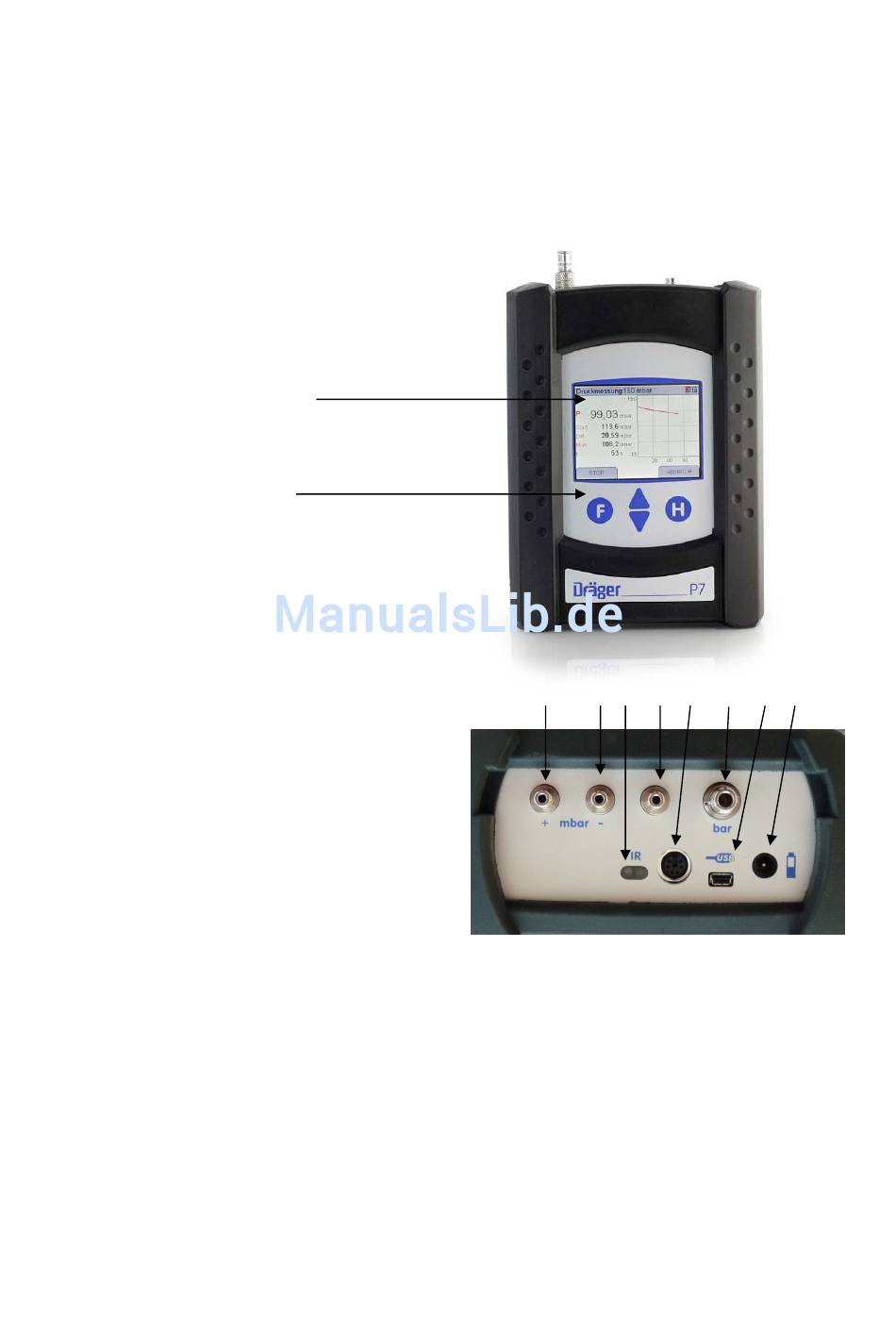

Beleuchtetes Farbdisplay mit
Touchscreen
Bedientasten "F, ▲, ▼, H"
1 = Druckmesseingang (+) für mbar Sensor 1 2 3 4 5 6 7 8
2 = Druckmesseingang (-) für mbar Sensor
3 = Leuchtdiode und Infrarotsender
4 = Gaseingang / Gasausgang beim Pumpen
5 = Multifunktionsschnittstelle
6 = Druckmesseingang 10 bar Sensor
(Pneumatik Schnellkupplung NW 5)
7 = USB - Schnittstelle
8 = Anschluss für Ladenetzteil
5695010 5 von 44 Stand 01.04.2016
