Bedienungsanleitung Dräger MSI P7-TS
Ist die Gasleitung dicht oder das Leitungsvolumen groß und das Leck klein (> geringer
Druckabfall), kann (
) gedrückt werden. Nach weiteren 60 Sekunden wird dann die
WEITER
Leckmengenmessung gestartet. Bei „Leckmessung mit Regler" wird nun der Leitungs-
druck automatisch auf 1 mbar unter den eingestellten Sollbetriebsdruck abgesenkt, damit
der Druckregler voll öffnet und während der Messung kein Gas nachströmen kann.
9.3.4 Leckmengenmessung

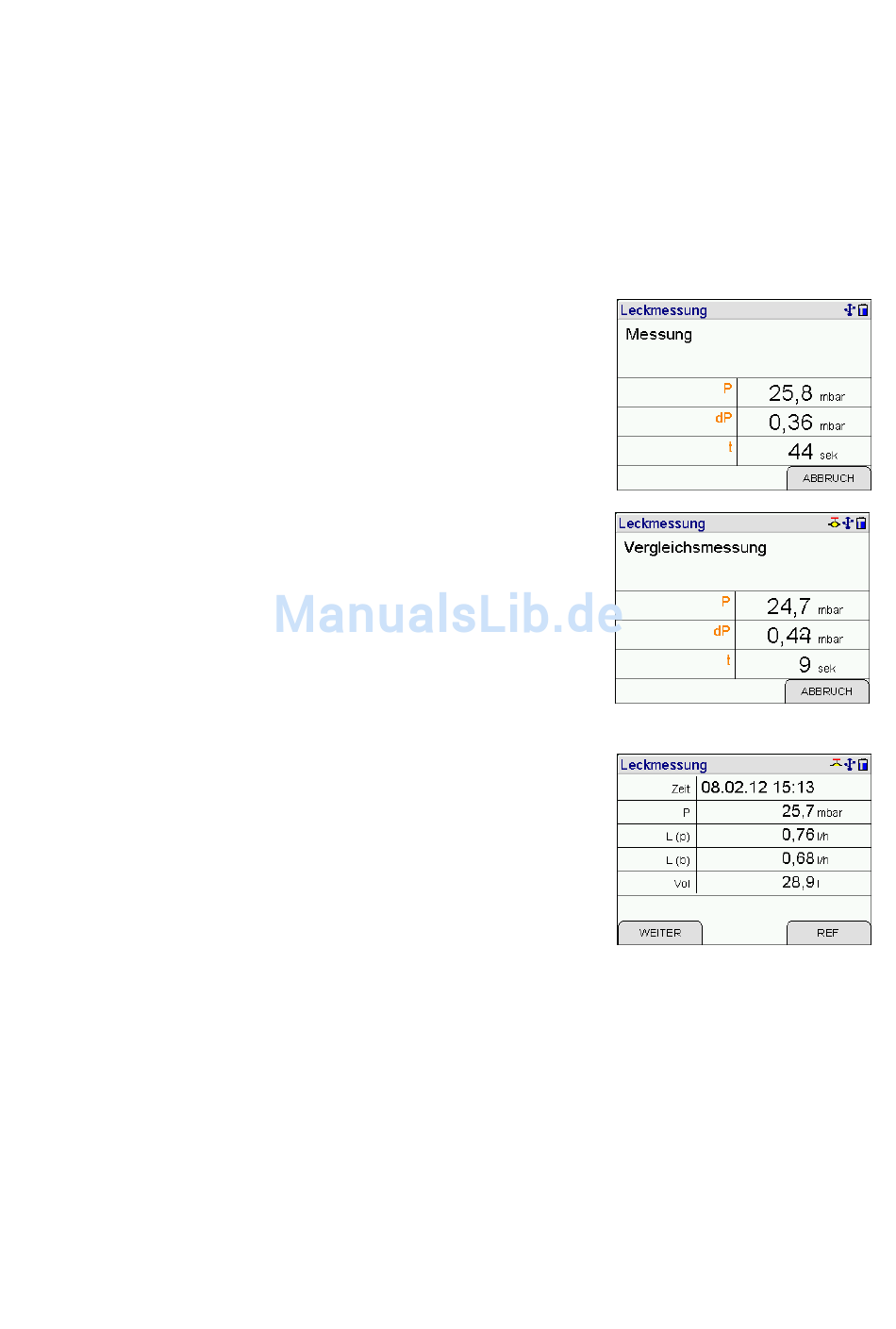

Nach Starten der Messung werden der aktuelle Druck (P) in
Der Gasleitung, der bisher ermittelte Druckabfall (dP) und die
verstrichene Messzeit (t) angezeigt.
Ist der Druck in der zu prüfenden Gasleitung um mehr als
0,9 mbar gesunken, oder dauert die Messung länger als
5 Minuten, wird das interne Magnetventil geöffnet und Gas
Aus der Gasleitung kann durch das Vergleichsleck strömen.
Nach Ende der Vergleichsmessung (dP > 0,9 mbar oder t >
5 Minuten) wird das Magnetventil geschlossen. Das Ende der
Vergleichsmessung wird akustisch angezeigt. Das Ergebnis
der Leckmengenmessung wird nun ausgewertet und angezeigt:
Das Display zeigt den mittleren Druck „P", die gemessene
Leckrate „L(p)", die Leckrate bezogen auf den Sollbetriebs-
Druck „L(b)" und das Volumen „Vol" der Gasleitung an. Bei der
„Leckmessung mit Regler" wird das Volumen nicht angezeigt.
Wird die Leckrate mit negativen Werten angegeben, ist der
Druck in der Leitung während der Messung gestiegen. Ist die
Leckrate kleiner -0,2 l/h oder größer 20 l/h, werden die Leck-
raten durch ERR gekennzeichnet und so vor einem Mess-
fehler gewarnt. Ist der Druck während der Messung oder der Vergleichsleckmessung un-
ter 10 mbar bzw. 8 mbar gefallen wird „P" durch ERR gekennzeichnet und die Messung ist
unbrauchbar. Ist das gemessene Volumen kleiner als 1 l oder größer als 300 l, wird die
Volumenanzeige mit ERR gekennzeichnet, denn die Leckmengenmessung kann fehler-
haft sein.
Mit (
) wird das Dokumentationsmenü angezeigt.
WEITER
Stand 01.04.2016
16 von 44
5695010
