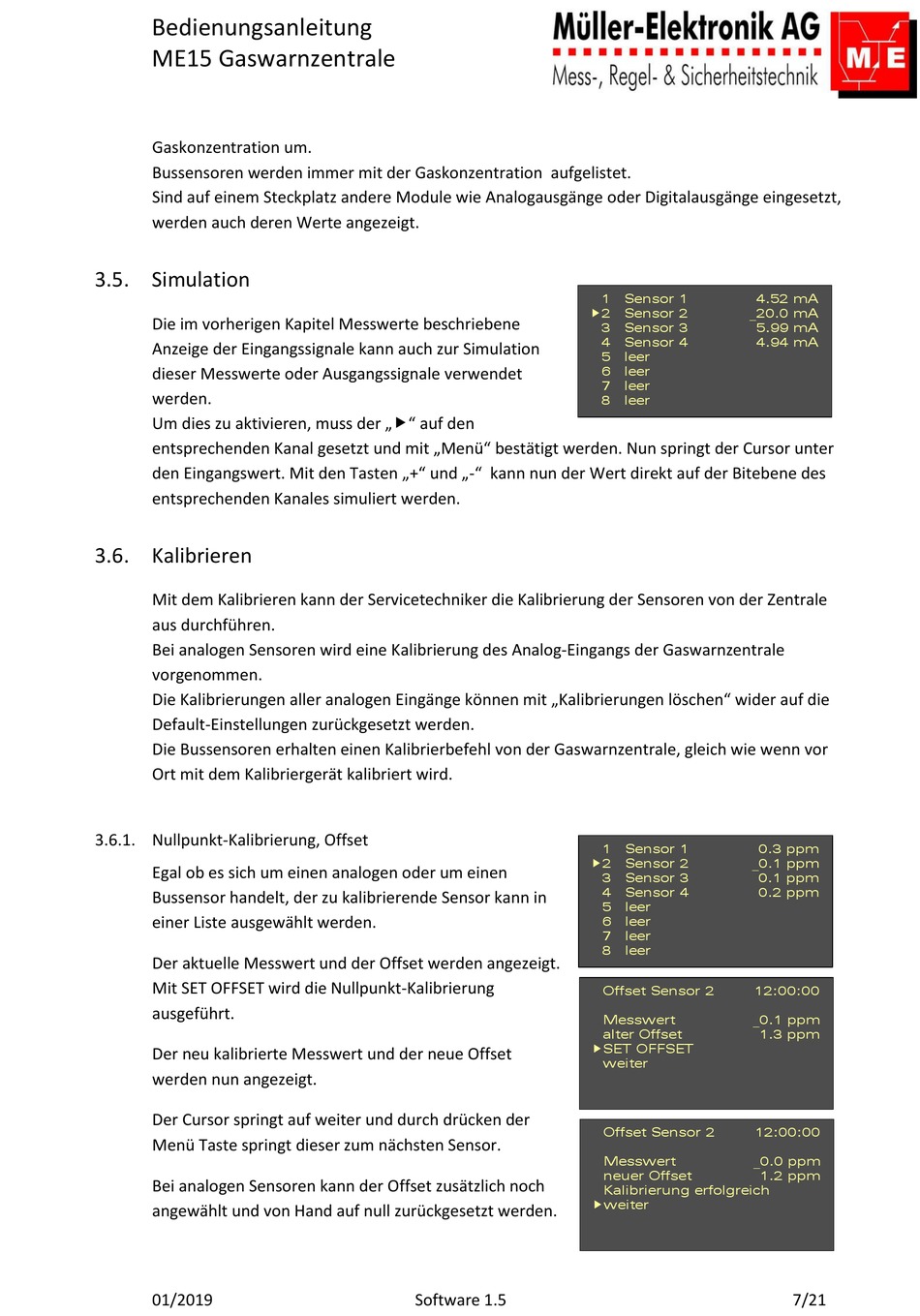

Bedienungsanleitung
ME15 Gaswarnzentrale
Gaskonzentration um.
Bussensoren werden immer mit der Gaskonzentration aufgelistet.
Sind auf einem Steckplatz andere Module wie Analogausgänge oder Digitalausgänge eingesetzt,
werden auch deren Werte angezeigt.
3.5. Simulation
Die im vorherigen Kapitel Messwerte beschriebene
Anzeige der Eingangssignale kann auch zur Simulation
dieser Messwerte oder Ausgangssignale verwendet
werden.
Um dies zu aktivieren, muss der „" auf den
entsprechenden Kanal gesetzt und mit „Menü" bestätigt werden. Nun springt der Cursor unter
den Eingangswert. Mit den Tasten „+" und „-" kann nun der Wert direkt auf der Bitebene des
entsprechenden Kanales simuliert werden.
3.6. Kalibrieren
Mit dem Kalibrieren kann der Servicetechniker die Kalibrierung der Sensoren von der Zentrale
aus durchführen.
Bei analogen Sensoren wird eine Kalibrierung des Analog-Eingangs der Gaswarnzentrale
vorgenommen.
Die Kalibrierungen aller analogen Eingänge können mit „Kalibrierungen löschen" wider auf die
Default-Einstellungen zurückgesetzt werden.
Die Bussensoren erhalten einen Kalibrierbefehl von der Gaswarnzentrale, gleich wie wenn vor
Ort mit dem Kalibriergerät kalibriert wird.
3.6.1. Nullpunkt-Kalibrierung, Offset
Egal ob es sich um einen analogen oder um einen
Bussensor handelt, der zu kalibrierende Sensor kann in
einer Liste ausgewählt werden.
Der aktuelle Messwert und der Offset werden angezeigt.
Mit SET OFFSET wird die Nullpunkt-Kalibrierung
ausgeführt.
Der neu kalibrierte Messwert und der neue Offset
werden nun angezeigt.
Der Cursor springt auf weiter und durch drücken der
Menü Taste springt dieser zum nächsten Sensor.
Bei analogen Sensoren kann der Offset zusätzlich noch
angewählt und von Hand auf null zurückgesetzt werden.
01/2019
Software 1.5
1
Sensor 1
4.52 mA
2 Sensor 2
_20.0 mA
3
Sensor 3
5.99 mA
4
Sensor 4
4.94 mA
5
leer
6
leer
7
leer
8
leer
1
Sensor 1
0.3 ppm
2 Sensor 2
_0.1 ppm
3
Sensor 3
0.1 ppm
4
Sensor 4
0.2 ppm
5
leer
6
leer
7
leer
8
leer
Offset Sensor 2
12:00:00
Messwert
_0.1 ppm
alter Offset
1.3 ppm
SET OFFSET
weiter
Offset Sensor 2
12:00:00
Messwert
_0.0 ppm
neuer Offset
1.2 ppm
Kalibrierung erfolgreich
weiter
7/21
