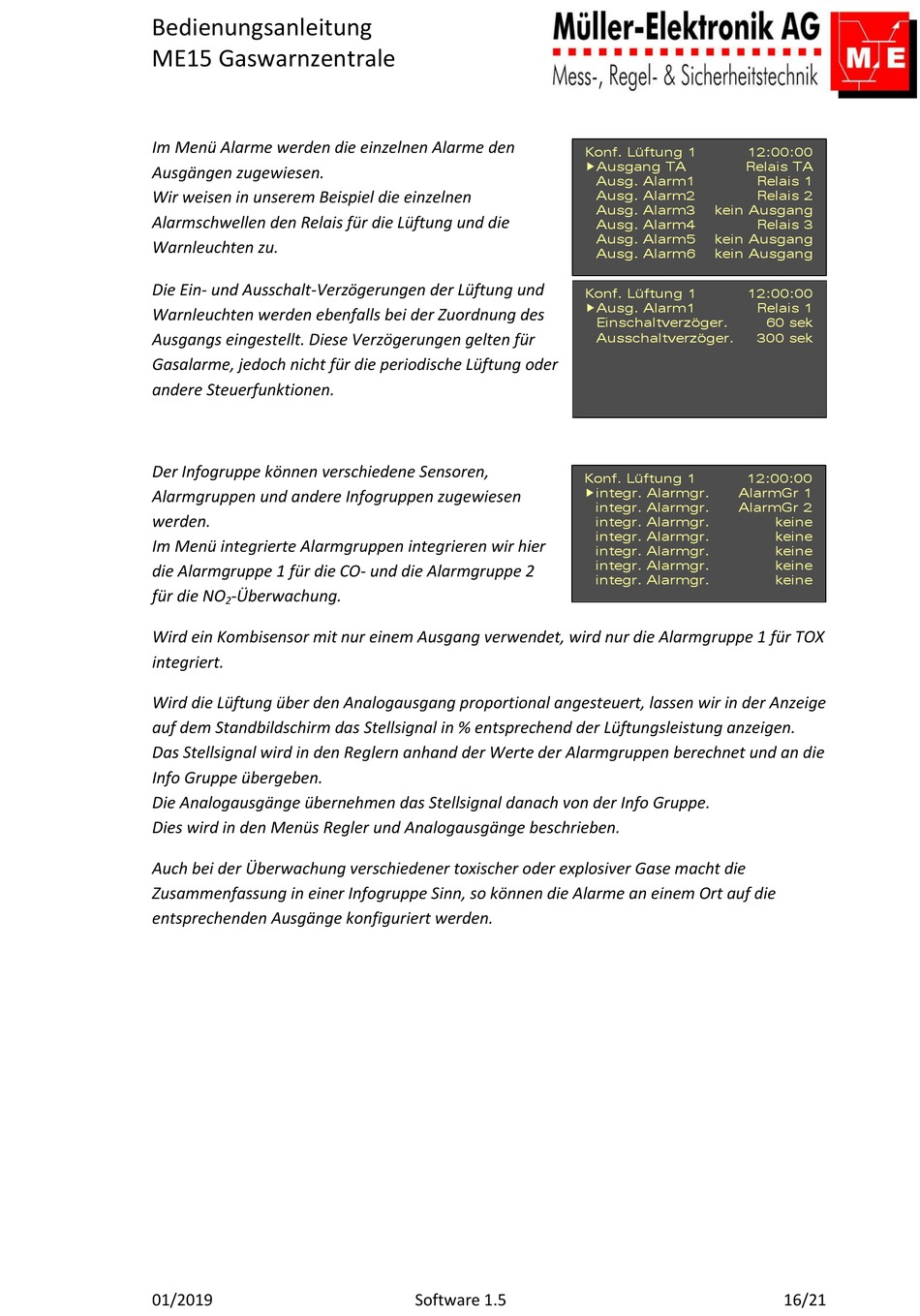

Bedienungsanleitung
ME15 Gaswarnzentrale
Im Menü Alarme werden die einzelnen Alarme den
Ausgängen zugewiesen.
Wir weisen in unserem Beispiel die einzelnen
Alarmschwellen den Relais für die Lüftung und die
Warnleuchten zu.
Die Ein- und Ausschalt-Verzögerungen der Lüftung und
Warnleuchten werden ebenfalls bei der Zuordnung des
Ausgangs eingestellt. Diese Verzögerungen gelten für
Gasalarme, jedoch nicht für die periodische Lüftung oder
andere Steuerfunktionen.
Der Infogruppe können verschiedene Sensoren,
Alarmgruppen und andere Infogruppen zugewiesen
werden.
Im Menü integrierte Alarmgruppen integrieren wir hier
die Alarmgruppe 1 für die CO- und die Alarmgruppe 2
für die NO
-Überwachung.
2
Wird ein Kombisensor mit nur einem Ausgang verwendet, wird nur die Alarmgruppe 1 für TOX
integriert.
Wird die Lüftung über den Analogausgang proportional angesteuert, lassen wir in der Anzeige
auf dem Standbildschirm das Stellsignal in % entsprechend der Lüftungsleistung anzeigen.
Das Stellsignal wird in den Reglern anhand der Werte der Alarmgruppen berechnet und an die
Info Gruppe übergeben.
Die Analogausgänge übernehmen das Stellsignal danach von der Info Gruppe.
Dies wird in den Menüs Regler und Analogausgänge beschrieben.
Auch bei der Überwachung verschiedener toxischer oder explosiver Gase macht die
Zusammenfassung in einer Infogruppe Sinn, so können die Alarme an einem Ort auf die
entsprechenden Ausgänge konfiguriert werden.
01/2019
Konf. Lüftung 1
Ausgang TA
Konf. Lüftung 1
Ausg. Alarm1
Konf. Lüftung 1
integr. Alarmgr.
Software 1.5
12:00:00
Relais TA
Ausg. Alarm1
Relais 1
Ausg. Alarm2
Relais 2
Ausg. Alarm3
kein Ausgang
Ausg. Alarm4
Relais 3
Ausg. Alarm5
kein Ausgang
Ausg. Alarm6
kein Ausgang
12:00:00
Relais 1
Einschaltverzöger.
60 sek
Ausschaltverzöger.
300 sek
12:00:00
AlarmGr 1
integr. Alarmgr.
AlarmGr 2
integr. Alarmgr.
integr. Alarmgr.
integr. Alarmgr.
integr. Alarmgr.
integr. Alarmgr.
keine
keine
keine
keine
keine
16/21
