Bedienungsanleitung
ME15 Gaswarnzentrale

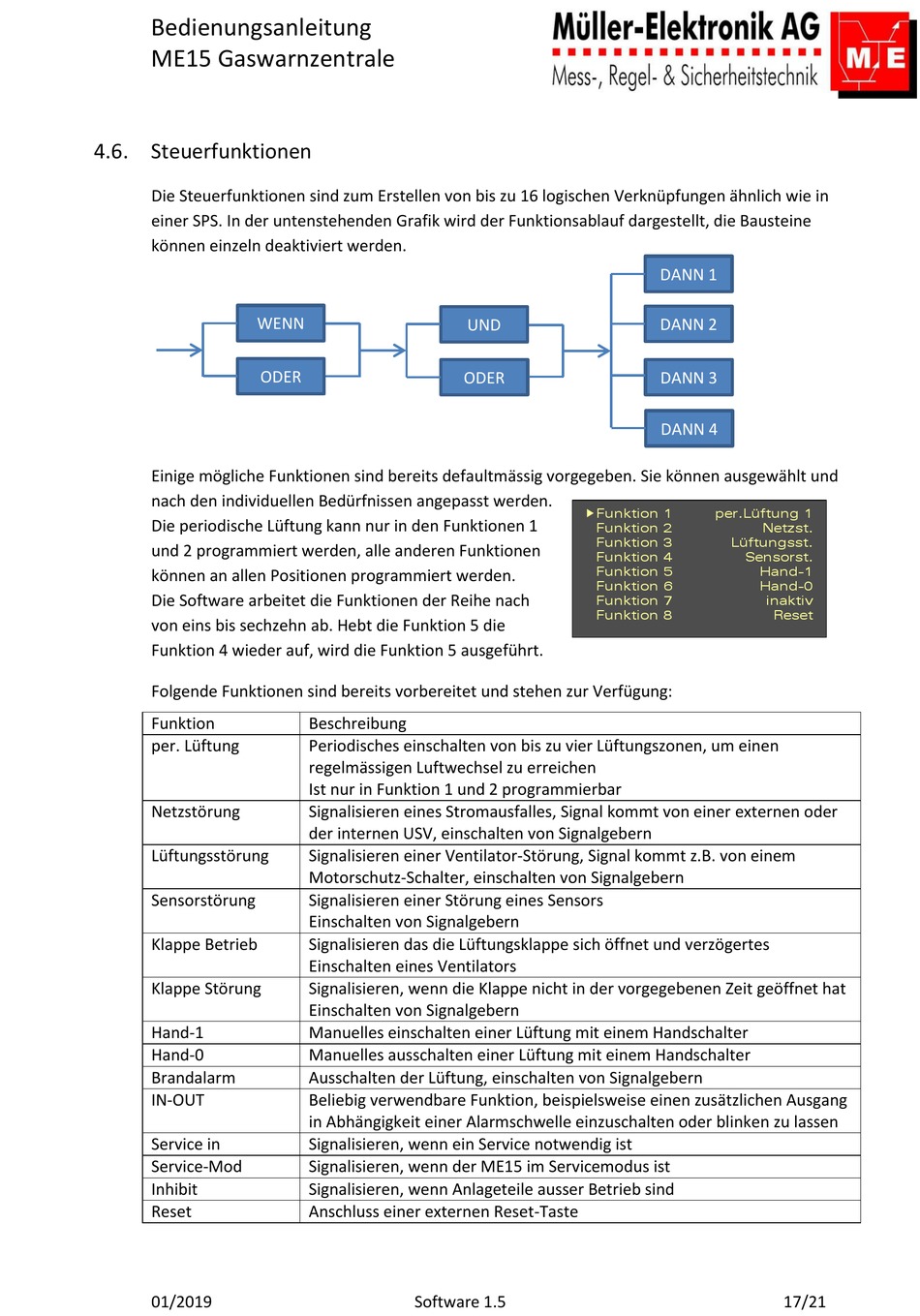

4.6. Steuerfunktionen
Die Steuerfunktionen sind zum Erstellen von bis zu 16 logischen Verknüpfungen ähnlich wie in
einer SPS. In der untenstehenden Grafik wird der Funktionsablauf dargestellt, die Bausteine
können einzeln deaktiviert werden.
WENN
integr.
Alarmgr
ODER
integr.
keine
Alarmgr
integr.
Alarmgr
keine
Einige mögliche Funktionen sind bereits defaultmässig vorgegeben. Sie können ausgewählt und
integr.
nach den individuellen Bedürfnissen angepasst werden.
keine
Alarmgr
Die periodische Lüftung kann nur in den Funktionen 1
und 2 programmiert werden, alle anderen Funktionen
keine
können an allen Positionen programmiert werden.
Die Software arbeitet die Funktionen der Reihe nach
von eins bis sechzehn ab. Hebt die Funktion 5 die
Funktion 4 wieder auf, wird die Funktion 5 ausgeführt.
Folgende Funktionen sind bereits vorbereitet und stehen zur Verfügung:
Funktion
per. Lüftung
Netzstörung
Lüftungsstörung
Sensorstörung
Klappe Betrieb
Klappe Störung
Hand-1
Hand-0
Brandalarm
IN-OUT
Service in
Service-Mod
Inhibit
Reset
01/2019
.
.
.
.
Beschreibung
Periodisches einschalten von bis zu vier Lüftungszonen, um einen
regelmässigen Luftwechsel zu erreichen
Ist nur in Funktion 1 und 2 programmierbar
Signalisieren eines Stromausfalles, Signal kommt von einer externen oder
der internen USV, einschalten von Signalgebern
Signalisieren einer Ventilator-Störung, Signal kommt z.B. von einem
Motorschutz-Schalter, einschalten von Signalgebern
Signalisieren einer Störung eines Sensors
Einschalten von Signalgebern
Signalisieren das die Lüftungsklappe sich öffnet und verzögertes
Einschalten eines Ventilators
Signalisieren, wenn die Klappe nicht in der vorgegebenen Zeit geöffnet hat
Einschalten von Signalgebern
Manuelles einschalten einer Lüftung mit einem Handschalter
Manuelles ausschalten einer Lüftung mit einem Handschalter
Ausschalten der Lüftung, einschalten von Signalgebern
Beliebig verwendbare Funktion, beispielsweise einen zusätzlichen Ausgang
in Abhängigkeit einer Alarmschwelle einzuschalten oder blinken zu lassen
Signalisieren, wenn ein Service notwendig ist
Signalisieren, wenn der ME15 im Servicemodus ist
Signalisieren, wenn Anlageteile ausser Betrieb sind
Anschluss einer externen Reset-Taste
Software 1.5
UND
integr.
Alarmgr
ODER
.
integr.
Alarmgr
keine
integr.
.
Alarmgr
keine
.
integr.
Alarmgr
keine
Funktion 1
.
Funktion 2
Funktion 3
keine
Funktion 4
Funktion 5
Funktion 6
Funktion 7
Funktion 8
DANN 1
integr.
Alarmgr
DANN 2
.
integr.
Alarmgr
keine
DANN 3
.
integr.
integr.
Alarmgr
keine
Alarmgr
.
DANN 4
integr.
.
Alarmgr
integr.
keine
Alarmgr
.
keine
.
integr.
keine
Alarmgr
per.Lüftung 1
keine
.
Netzst.
integr.
Lüftungsst.
Alarmgr
keine
Sensorst.
Hand-1
.
Hand-0
inaktiv
keine
Reset
17/21
