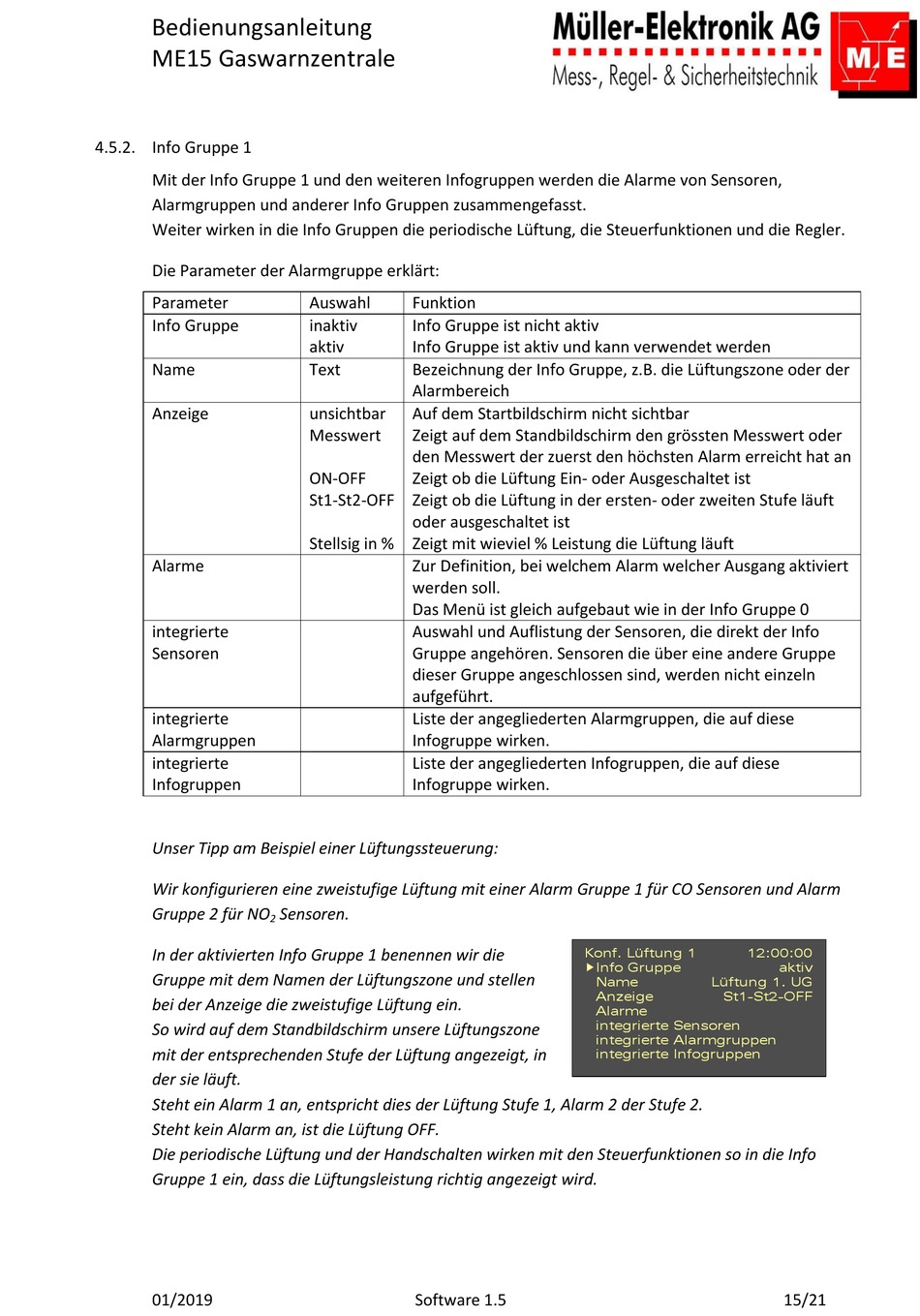

ME15 Gaswarnzentrale
4.5.2. Info Gruppe 1
Mit der Info Gruppe 1 und den weiteren Infogruppen werden die Alarme von Sensoren,
Alarmgruppen und anderer Info Gruppen zusammengefasst.
Weiter wirken in die Info Gruppen die periodische Lüftung, die Steuerfunktionen und die Regler.
Die Parameter der Alarmgruppe erklärt:
Parameter
Info Gruppe
Name
Anzeige
Alarme
integrierte
Sensoren
integrierte
Alarmgruppen
integrierte
Infogruppen
Unser Tipp am Beispiel einer Lüftungssteuerung:
Wir konfigurieren eine zweistufige Lüftung mit einer Alarm Gruppe 1 für CO Sensoren und Alarm
Gruppe 2 für NO
In der aktivierten Info Gruppe 1 benennen wir die
Gruppe mit dem Namen der Lüftungszone und stellen
bei der Anzeige die zweistufige Lüftung ein.
So wird auf dem Standbildschirm unsere Lüftungszone
mit der entsprechenden Stufe der Lüftung angezeigt, in
der sie läuft.
Steht ein Alarm 1 an, entspricht dies der Lüftung Stufe 1, Alarm 2 der Stufe 2.
Steht kein Alarm an, ist die Lüftung OFF.
Die periodische Lüftung und der Handschalten wirken mit den Steuerfunktionen so in die Info
Gruppe 1 ein, dass die Lüftungsleistung richtig angezeigt wird.
01/2019
Auswahl
Funktion
inaktiv
Info Gruppe ist nicht aktiv
aktiv
Info Gruppe ist aktiv und kann verwendet werden
Text
Bezeichnung der Info Gruppe, z.B. die Lüftungszone oder der
Alarmbereich
unsichtbar
Auf dem Startbildschirm nicht sichtbar
Messwert
Zeigt auf dem Standbildschirm den grössten Messwert oder
den Messwert der zuerst den höchsten Alarm erreicht hat an
ON-OFF
Zeigt ob die Lüftung Ein- oder Ausgeschaltet ist
St1-St2-OFF
Zeigt ob die Lüftung in der ersten- oder zweiten Stufe läuft
oder ausgeschaltet ist
Stellsig in %
Zeigt mit wieviel % Leistung die Lüftung läuft
Zur Definition, bei welchem Alarm welcher Ausgang aktiviert
werden soll.
Das Menü ist gleich aufgebaut wie in der Info Gruppe 0
Auswahl und Auflistung der Sensoren, die direkt der Info
Gruppe angehören. Sensoren die über eine andere Gruppe
dieser Gruppe angeschlossen sind, werden nicht einzeln
aufgeführt.
Liste der angegliederten Alarmgruppen, die auf diese
Infogruppe wirken.
Liste der angegliederten Infogruppen, die auf diese
Infogruppe wirken.
Sensoren.
2
Software 1.5
Konf. Lüftung 1
12:00:00
Info Gruppe
Name
Lüftung 1. UG
Anzeige
St1-St2-OFF
Alarme
integrierte Sensoren
integrierte Alarmgruppen
integrierte Infogruppen
aktiv
15/21
