Bedienungsanleitung
ME15 Gaswarnzentrale

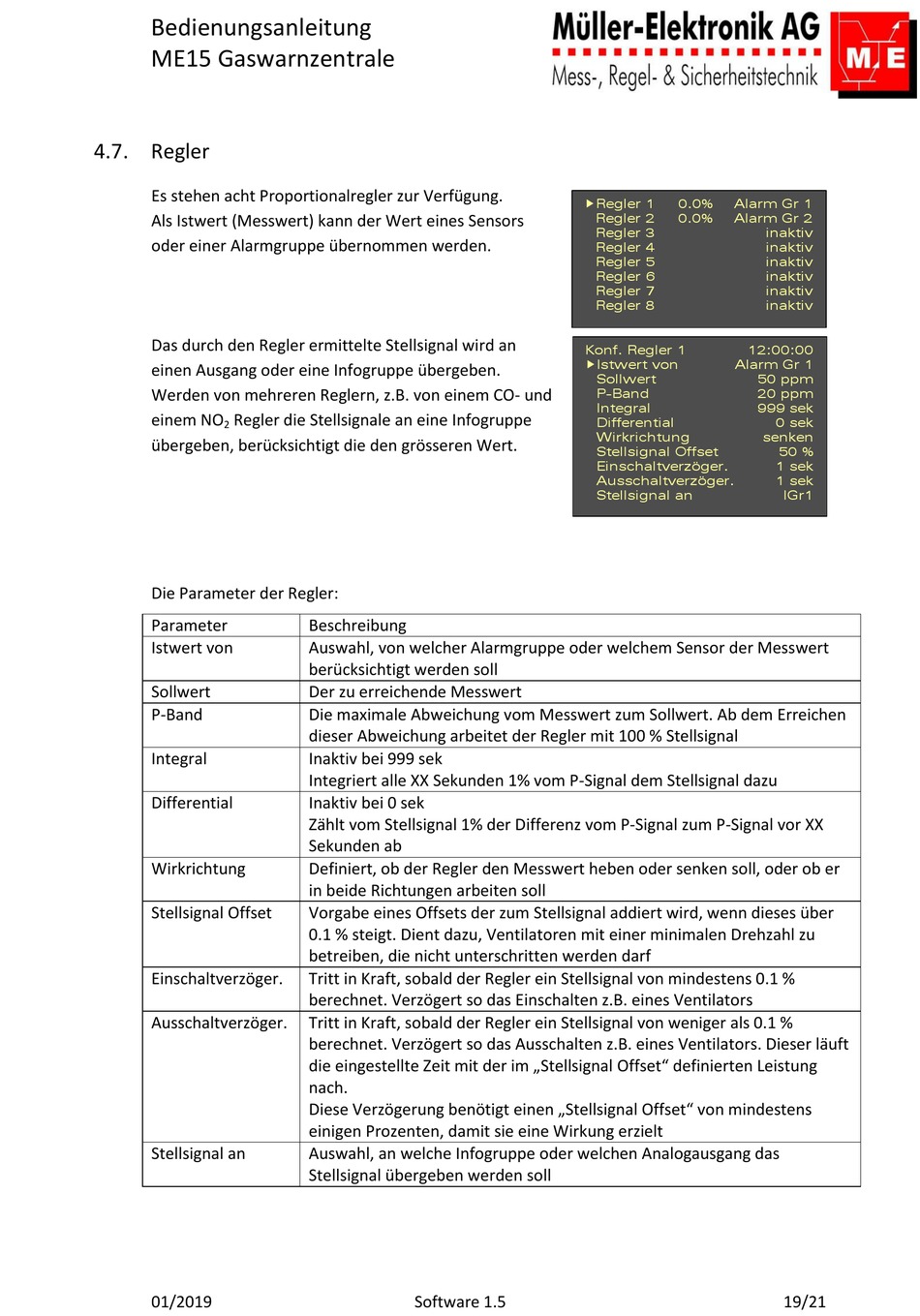

4.7. Regler

Es stehen acht Proportionalregler zur Verfügung.
Als Istwert (Messwert) kann der Wert eines Sensors
oder einer Alarmgruppe übernommen werden.
Das durch den Regler ermittelte Stellsignal wird an
einen Ausgang oder eine Infogruppe übergeben.
Werden von mehreren Reglern, z.B. von einem CO- und
einem NO Regler die Stellsignale an eine Infogruppe
2
übergeben, berücksichtigt die den grösseren Wert.
Die Parameter der Regler:
Parameter
Istwert von
Sollwert
P-Band
Integral
Differential
Wirkrichtung
Stellsignal Offset
Einschaltverzöger.
Ausschaltverzöger.
Stellsignal an
01/2019
Beschreibung
Auswahl, von welcher Alarmgruppe oder welchem Sensor der Messwert
berücksichtigt werden soll
Der zu erreichende Messwert
Die maximale Abweichung vom Messwert zum Sollwert. Ab dem Erreichen
dieser Abweichung arbeitet der Regler mit 100 % Stellsignal
Inaktiv bei 999 sek
Integriert alle XX Sekunden 1% vom P-Signal dem Stellsignal dazu
Inaktiv bei 0 sek
Zählt vom Stellsignal 1% der Differenz vom P-Signal zum P-Signal vor XX
Sekunden ab
Definiert, ob der Regler den Messwert heben oder senken soll, oder ob er
in beide Richtungen arbeiten soll
Vorgabe eines Offsets der zum Stellsignal addiert wird, wenn dieses über
0.1 % steigt. Dient dazu, Ventilatoren mit einer minimalen Drehzahl zu
betreiben, die nicht unterschritten werden darf
Tritt in Kraft, sobald der Regler ein Stellsignal von mindestens 0.1 %
berechnet. Verzögert so das Einschalten z.B. eines Ventilators
Tritt in Kraft, sobald der Regler ein Stellsignal von weniger als 0.1 %
berechnet. Verzögert so das Ausschalten z.B. eines Ventilators. Dieser läuft
die eingestellte Zeit mit der im „Stellsignal Offset" definierten Leistung
nach.
Diese Verzögerung benötigt einen „Stellsignal Offset" von mindestens
einigen Prozenten, damit sie eine Wirkung erzielt
Auswahl, an welche Infogruppe oder welchen Analogausgang das
Stellsignal übergeben werden soll
Software 1.5
Regler 1 0.0% Alarm Gr 1
Regler 2 0.0% Alarm Gr 2
Regler 3
Regler 4
Regler 5
Regler 6
Regler 7
Regler 8
Konf. Regler 1 12:00:00
Istwert von Alarm Gr 1
Sollwert 50 ppm
P-Band 20 ppm
Integral 999 sek
Differential
Wirkrichtung
Stellsignal Offset
Einschaltverzöger.
Ausschaltverzöger.
Stellsignal an
inaktiv
inaktiv
inaktiv
inaktiv
inaktiv
inaktiv
0 sek
senken
50 %
1 sek
1 sek
IGr1
19/21
