Bedienungsanleitung
ME15 Gaswarnzentrale

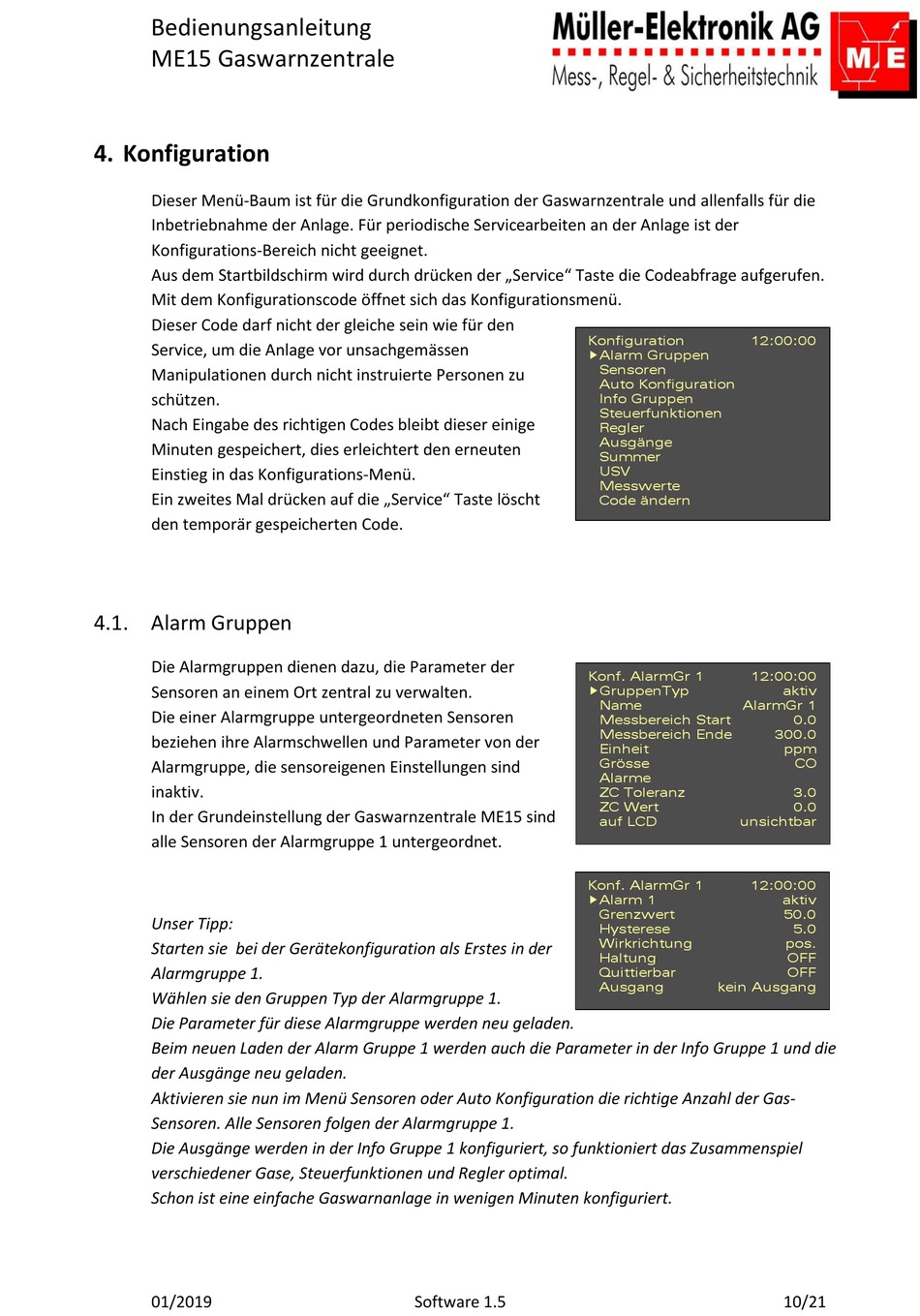

4. Konfiguration
Dieser Menü-Baum ist für die Grundkonfiguration der Gaswarnzentrale und allenfalls für die
Inbetriebnahme der Anlage. Für periodische Servicearbeiten an der Anlage ist der
Konfigurations-Bereich nicht geeignet.
Aus dem Startbildschirm wird durch drücken der „Service" Taste die Codeabfrage aufgerufen.
Mit dem Konfigurationscode öffnet sich das Konfigurationsmenü.
Dieser Code darf nicht der gleiche sein wie für den
Service, um die Anlage vor unsachgemässen
Manipulationen durch nicht instruierte Personen zu
schützen.
Nach Eingabe des richtigen Codes bleibt dieser einige
Minuten gespeichert, dies erleichtert den erneuten
Einstieg in das Konfigurations-Menü.
Ein zweites Mal drücken auf die „Service" Taste löscht
den temporär gespeicherten Code.
4.1. Alarm Gruppen
Die Alarmgruppen dienen dazu, die Parameter der
Sensoren an einem Ort zentral zu verwalten.
Die einer Alarmgruppe untergeordneten Sensoren
beziehen ihre Alarmschwellen und Parameter von der
Alarmgruppe, die sensoreigenen Einstellungen sind
inaktiv.
In der Grundeinstellung der Gaswarnzentrale ME15 sind
alle Sensoren der Alarmgruppe 1 untergeordnet.
Unser Tipp:
Starten sie bei der Gerätekonfiguration als Erstes in der
Alarmgruppe 1.
Wählen sie den Gruppen Typ der Alarmgruppe 1.
Die Parameter für diese Alarmgruppe werden neu geladen.
Beim neuen Laden der Alarm Gruppe 1 werden auch die Parameter in der Info Gruppe 1 und die
der Ausgänge neu geladen.
Aktivieren sie nun im Menü Sensoren oder Auto Konfiguration die richtige Anzahl der Gas-
Sensoren. Alle Sensoren folgen der Alarmgruppe 1.
Die Ausgänge werden in der Info Gruppe 1 konfiguriert, so funktioniert das Zusammenspiel
verschiedener Gase, Steuerfunktionen und Regler optimal.
Schon ist eine einfache Gaswarnanlage in wenigen Minuten konfiguriert.
01/2019
Konfiguration
Alarm Gruppen
Konf. AlarmGr 1
GruppenTyp
Konf. AlarmGr 1
Alarm 1
Software 1.5
12:00:00
Sensoren
Auto Konfiguration
Info Gruppen
Steuerfunktionen
Regler
Ausgänge
Summer
USV
Messwerte
Code ändern
12:00:00
Name
AlarmGr 1
Messbereich Start
Messbereich Ende
Einheit
Grösse
Alarme
ZC Toleranz
ZC Wert
auf LCD
unsichtbar
12:00:00
Grenzwert
Hysterese
Wirkrichtung
Haltung
Quittierbar
Ausgang
kein Ausgang
aktiv
0.0
300.0
ppm
CO
3.0
0.0
aktiv
50.0
5.0
pos.
OFF
OFF
10/21
