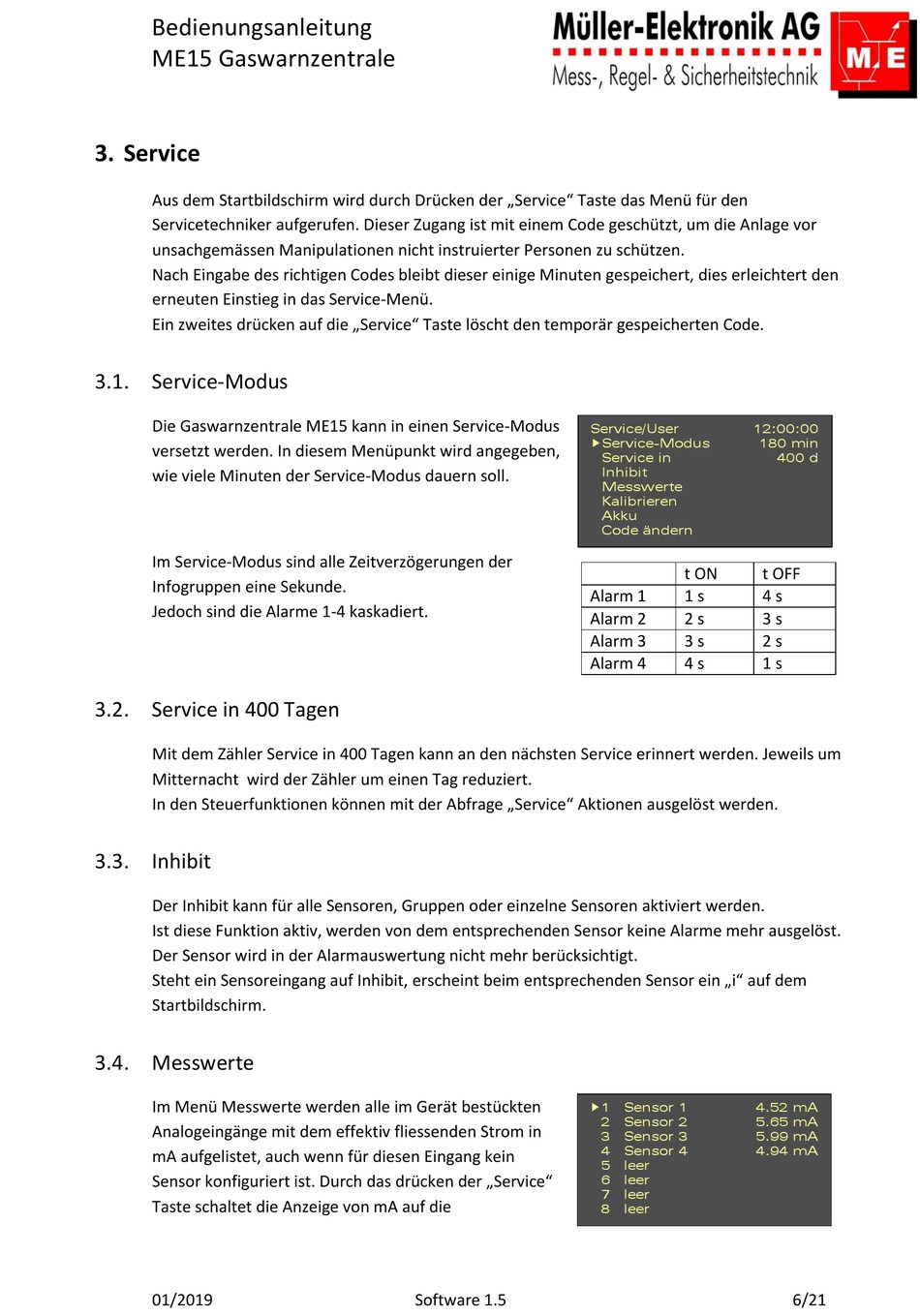

Bedienungsanleitung
ME15 Gaswarnzentrale
3. Service
Aus dem Startbildschirm wird durch Drücken der „Service" Taste das Menü für den
Servicetechniker aufgerufen. Dieser Zugang ist mit einem Code geschützt, um die Anlage vor
unsachgemässen Manipulationen nicht instruierter Personen zu schützen.
Nach Eingabe des richtigen Codes bleibt dieser einige Minuten gespeichert, dies erleichtert den
erneuten Einstieg in das Service-Menü.
Ein zweites drücken auf die „Service" Taste löscht den temporär gespeicherten Code.
3.1. Service-Modus
Die Gaswarnzentrale ME15 kann in einen Service-Modus
versetzt werden. In diesem Menüpunkt wird angegeben,
wie viele Minuten der Service-Modus dauern soll.
Im Service-Modus sind alle Zeitverzögerungen der
Infogruppen eine Sekunde.
Jedoch sind die Alarme 1-4 kaskadiert.
3.2. Service in 400 Tagen
Mit dem Zähler Service in 400 Tagen kann an den nächsten Service erinnert werden. Jeweils um
Mitternacht wird der Zähler um einen Tag reduziert.
In den Steuerfunktionen können mit der Abfrage „Service" Aktionen ausgelöst werden.
3.3. Inhibit
Der Inhibit kann für alle Sensoren, Gruppen oder einzelne Sensoren aktiviert werden.
Ist diese Funktion aktiv, werden von dem entsprechenden Sensor keine Alarme mehr ausgelöst.
Der Sensor wird in der Alarmauswertung nicht mehr berücksichtigt.
Steht ein Sensoreingang auf Inhibit, erscheint beim entsprechenden Sensor ein „i" auf dem
Startbildschirm.
3.4. Messwerte
Im Menü Messwerte werden alle im Gerät bestückten
Analogeingänge mit dem effektiv fliessenden Strom in
mA aufgelistet, auch wenn für diesen Eingang kein
Sensor konfiguriert ist. Durch das drücken der „Service"
Taste schaltet die Anzeige von mA auf die
01/2019
Software 1.5
Service/User
12:00:00
Service-Modus
180 min
Service in
Inhibit
Messwerte
Kalibrieren
Akku
Code ändern
t ON
t OFF
Alarm 1
1 s
4 s
Alarm 2
2 s
3 s
Alarm 3
3 s
2 s
Alarm 4
4 s
1 s
1 Sensor 1
4.52 mA
2
Sensor 2
5.65 mA
3
Sensor 3
5.99 mA
4
Sensor 4
4.94 mA
5
leer
6
leer
7
leer
8
leer
400 d
6/21
