Bedienungsanleitung
ME15 Gaswarnzentrale

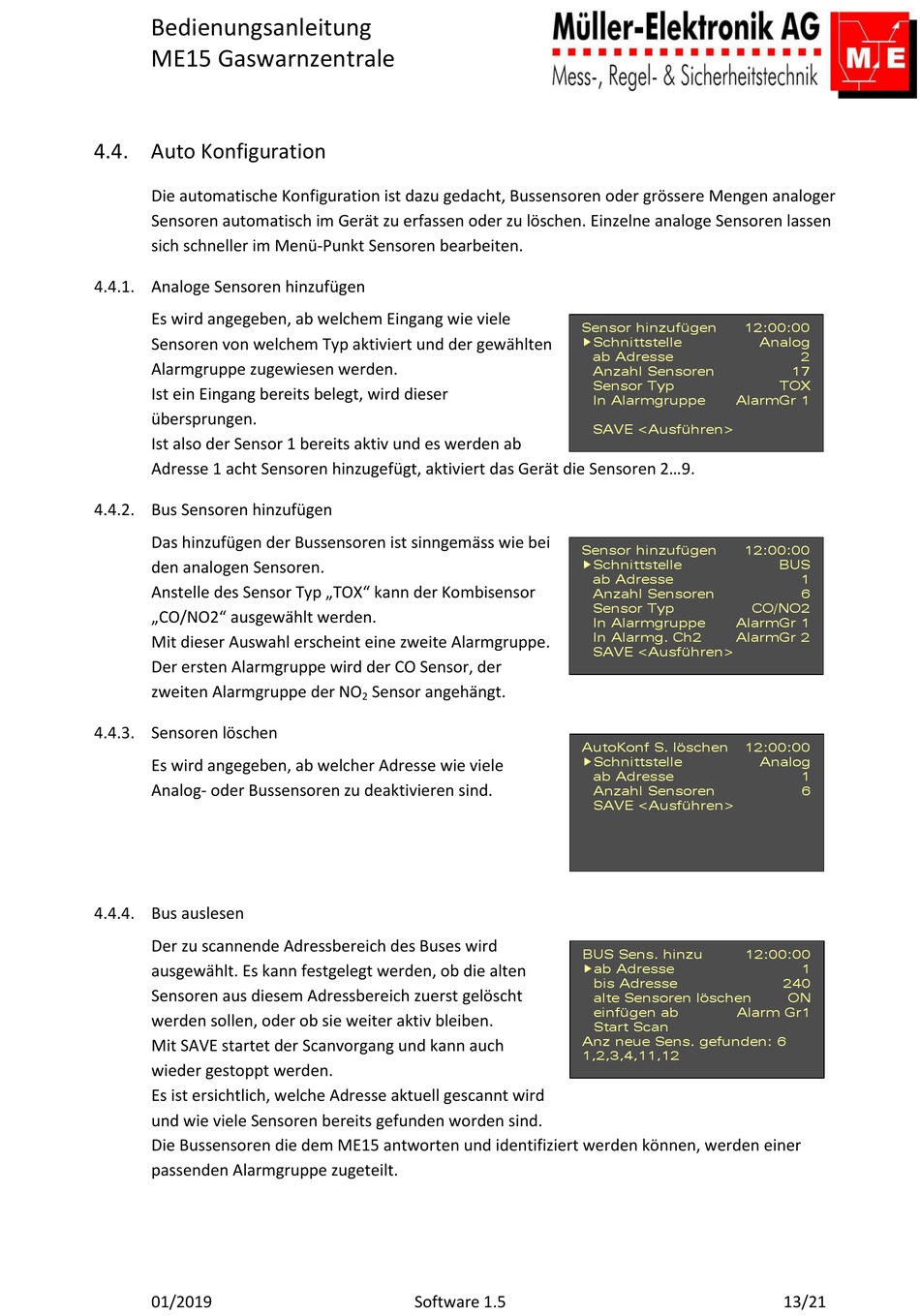

4.4. Auto Konfiguration
Die automatische Konfiguration ist dazu gedacht, Bussensoren oder grössere Mengen analoger
Sensoren automatisch im Gerät zu erfassen oder zu löschen. Einzelne analoge Sensoren lassen
sich schneller im Menü-Punkt Sensoren bearbeiten.
4.4.1. Analoge Sensoren hinzufügen
Es wird angegeben, ab welchem Eingang wie viele
Sensoren von welchem Typ aktiviert und der gewählten
Alarmgruppe zugewiesen werden.
Ist ein Eingang bereits belegt, wird dieser
übersprungen.
Ist also der Sensor 1 bereits aktiv und es werden ab
Adresse 1 acht Sensoren hinzugefügt, aktiviert das Gerät die Sensoren 2...9.
4.4.2. Bus Sensoren hinzufügen
Das hinzufügen der Bussensoren ist sinngemäss wie bei
den analogen Sensoren.
Anstelle des Sensor Typ „TOX" kann der Kombisensor
„CO/NO2" ausgewählt werden.
Mit dieser Auswahl erscheint eine zweite Alarmgruppe.
Der ersten Alarmgruppe wird der CO Sensor, der
zweiten Alarmgruppe der NO
4.4.3. Sensoren löschen
Es wird angegeben, ab welcher Adresse wie viele
Analog- oder Bussensoren zu deaktivieren sind.
4.4.4. Bus auslesen
Der zu scannende Adressbereich des Buses wird
ausgewählt. Es kann festgelegt werden, ob die alten
Sensoren aus diesem Adressbereich zuerst gelöscht
werden sollen, oder ob sie weiter aktiv bleiben.
Mit SAVE startet der Scanvorgang und kann auch
wieder gestoppt werden.
Es ist ersichtlich, welche Adresse aktuell gescannt wird
und wie viele Sensoren bereits gefunden worden sind.
Die Bussensoren die dem ME15 antworten und identifiziert werden können, werden einer
passenden Alarmgruppe zugeteilt.
01/2019
Sensor angehängt.
2
Software 1.5
Sensor hinzufügen
12:00:00
Schnittstelle
ab Adresse
Anzahl Sensoren
Sensor Typ
In Alarmgruppe
AlarmGr 1
SAVE <Ausführen>
Sensor hinzufügen
12:00:00
Schnittstelle
ab Adresse
Anzahl Sensoren
Sensor Typ
CO/NO2
In Alarmgruppe
AlarmGr 1
In Alarmg. Ch2
AlarmGr 2
SAVE <Ausführen>
AutoKonf S. löschen
12:00:00
Schnittstelle
ab Adresse
Anzahl Sensoren
SAVE <Ausführen>
BUS Sens. hinzu
12:00:00
ab Adresse
bis Adresse
alte Sensoren löschen
einfügen ab
Alarm Gr1
Start Scan
Anz neue Sens. gefunden: 6
1,2,3,4,11,12
Analog
2
17
TOX
BUS
1
6
Analog
1
6
1
240
ON
13/21
