Bedienungsanleitung
ME15 Gaswarnzentrale

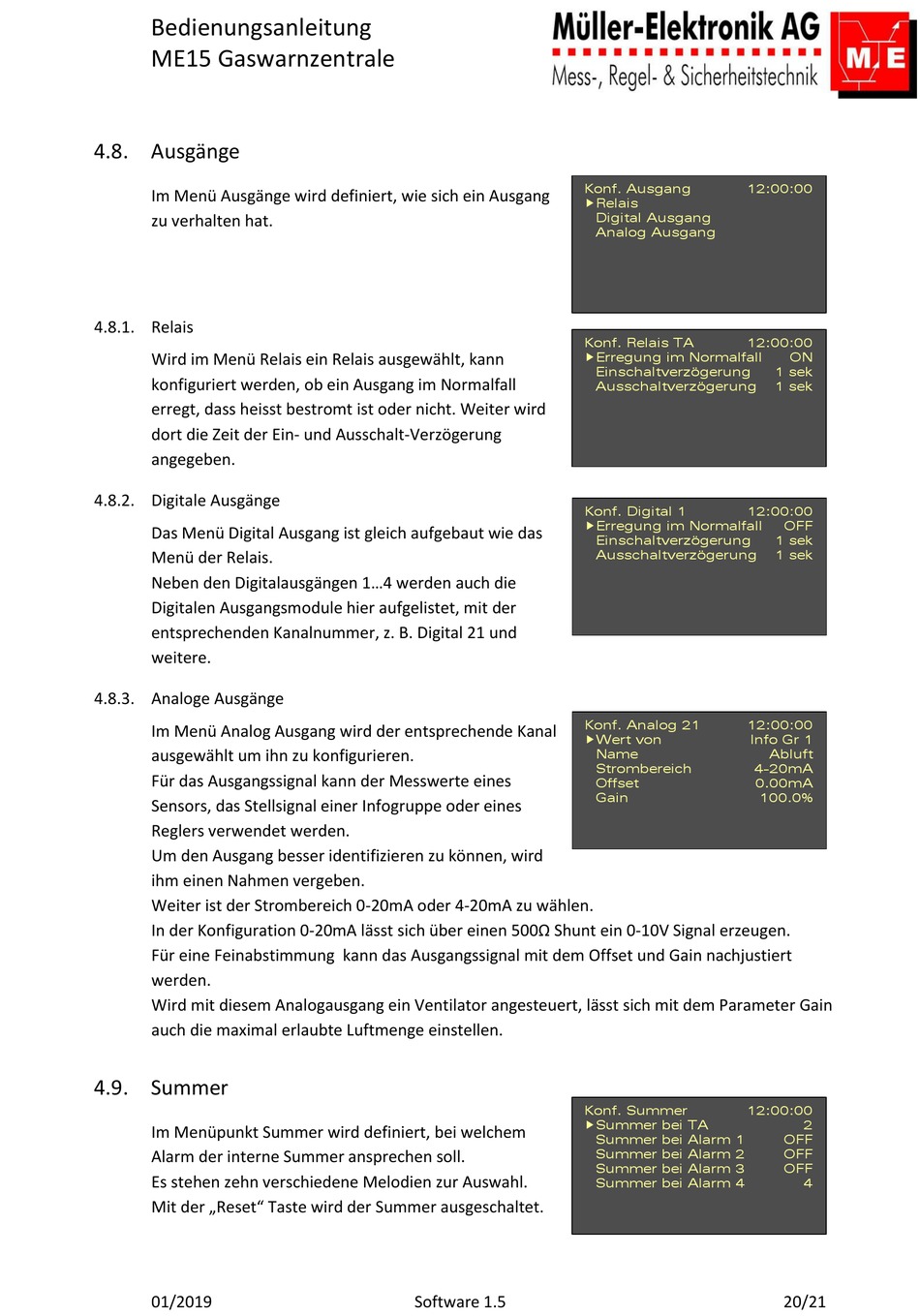

4.8. Ausgänge
Im Menü Ausgänge wird definiert, wie sich ein Ausgang
zu verhalten hat.
4.8.1. Relais
Wird im Menü Relais ein Relais ausgewählt, kann
konfiguriert werden, ob ein Ausgang im Normalfall
erregt, dass heisst bestromt ist oder nicht. Weiter wird
dort die Zeit der Ein- und Ausschalt-Verzögerung
angegeben.
4.8.2. Digitale Ausgänge
Das Menü Digital Ausgang ist gleich aufgebaut wie das
Menü der Relais.
Neben den Digitalausgängen 1...4 werden auch die
Digitalen Ausgangsmodule hier aufgelistet, mit der
entsprechenden Kanalnummer, z. B. Digital 21 und
weitere.
4.8.3. Analoge Ausgänge
Im Menü Analog Ausgang wird der entsprechende Kanal
ausgewählt um ihn zu konfigurieren.
Für das Ausgangssignal kann der Messwerte eines
Sensors, das Stellsignal einer Infogruppe oder eines
Reglers verwendet werden.
Um den Ausgang besser identifizieren zu können, wird
ihm einen Nahmen vergeben.
Weiter ist der Strombereich 0-20mA oder 4-20mA zu wählen.
In der Konfiguration 0-20mA lässt sich über einen 500Ω Shunt ein 0-10V Signal erzeugen.
Für eine Feinabstimmung kann das Ausgangssignal mit dem Offset und Gain nachjustiert
werden.
Wird mit diesem Analogausgang ein Ventilator angesteuert, lässt sich mit dem Parameter Gain
auch die maximal erlaubte Luftmenge einstellen.
4.9. Summer
Im Menüpunkt Summer wird definiert, bei welchem
Alarm der interne Summer ansprechen soll.
Es stehen zehn verschiedene Melodien zur Auswahl.
Mit der „Reset" Taste wird der Summer ausgeschaltet.
01/2019
Konf. Ausgang
Relais
Konf. Relais TA
Erregung im Normalfall
Konf. Digital 1
Erregung im Normalfall
Konf. Analog 21
Wert von
Konf. Summer
Summer bei TA
Software 1.5
12:00:00
Digital Ausgang
Analog Ausgang
12:00:00
Einschaltverzögerung
Ausschaltverzögerung
12:00:00
Einschaltverzögerung
Ausschaltverzögerung
12:00:00
Info Gr 1
Name
Abluft
Strombereich
4-20mA
Offset
0.00mA
Gain
100.0%
12:00:00
Summer bei Alarm 1
Summer bei Alarm 2
Summer bei Alarm 3
Summer bei Alarm 4
ON
1 sek
1 sek
OFF
1 sek
1 sek
2
OFF
OFF
OFF
4
20/21
