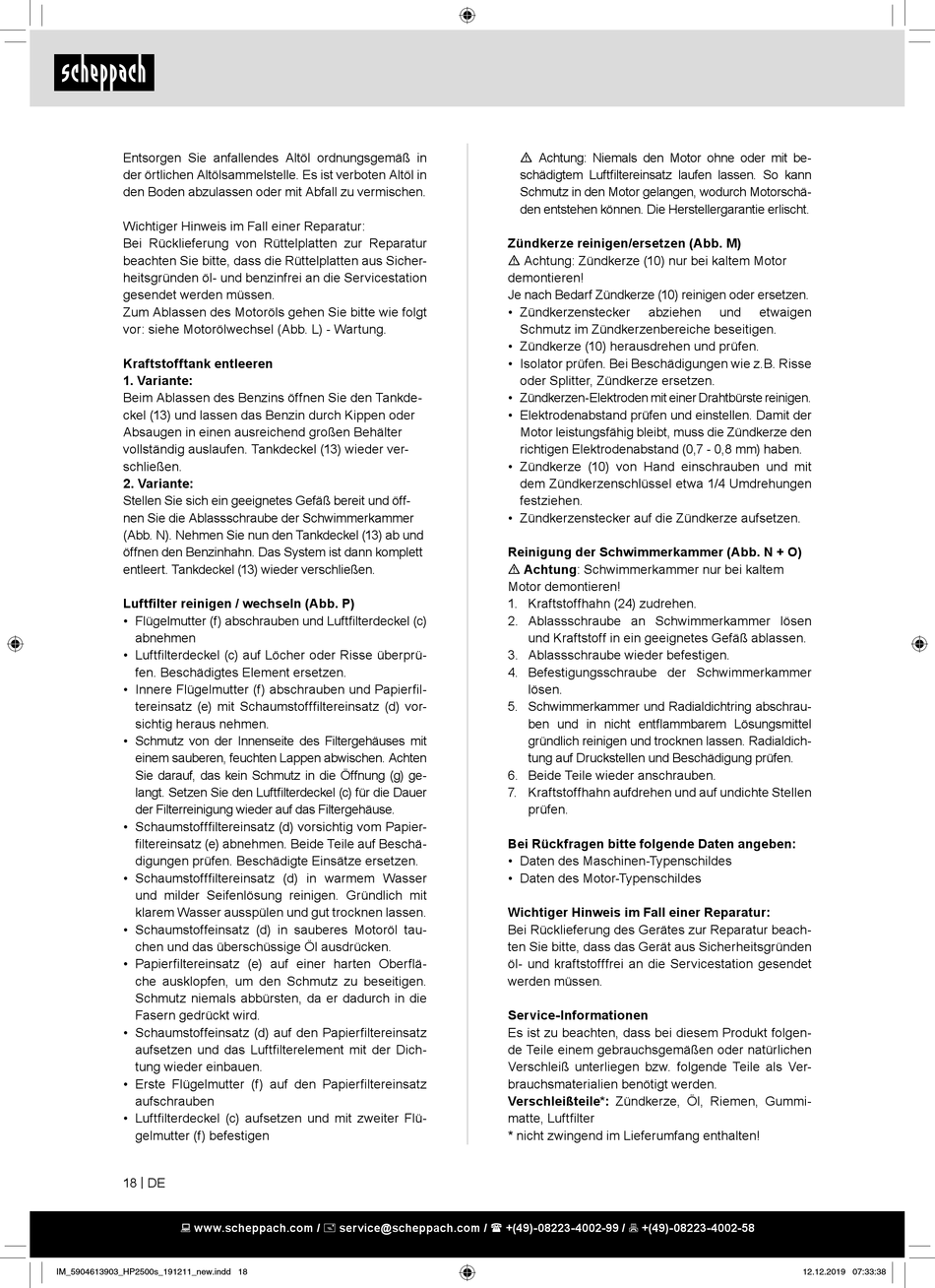

Entsorgen Sie anfallendes Altöl ordnungsgemäß in
der örtlichen Altölsammelstelle. Es ist verboten Altöl in
den Boden abzulassen oder mit Abfall zu vermischen.
Wichtiger Hinweis im Fall einer Reparatur:
Bei Rücklieferung von Rüttelplatten zur Reparatur
beachten Sie bitte, dass die Rüttelplatten aus Sicher-
heitsgründen öl- und benzinfrei an die Servicestation
gesendet werden müssen.
Zum Ablassen des Motoröls gehen Sie bitte wie folgt
vor: siehe Motorölwechsel (Abb. L) - Wartung.

Kraftstofftank entleeren

1. Variante:
Beim Ablassen des Benzins öffnen Sie den Tankde-
ckel (13) und lassen das Benzin durch Kippen oder
Absaugen in einen ausreichend großen Behälter
vollständig auslaufen. Tankdeckel (13) wieder ver-
schließen.
2. Variante:
Stellen Sie sich ein geeignetes Gefäß bereit und öff-
nen Sie die Ablassschraube der Schwimmerkammer
(Abb. N). Nehmen Sie nun den Tankdeckel (13) ab und
öffnen den Benzinhahn. Das System ist dann komplett
entleert. Tankdeckel (13) wieder verschließen.
Luftfilter reinigen / wechseln (Abb. P)
• Flügelmutter (f) abschrauben und Luftfilterdeckel (c)
abnehmen
• Luftfilterdeckel (c) auf Löcher oder Risse überprü-
fen. Beschädigtes Element ersetzen.
• Innere Flügelmutter (f) abschrauben und Papierfil-
tereinsatz (e) mit Schaumstofffiltereinsatz (d) vor-
sichtig heraus nehmen.
• Schmutz von der Innenseite des Filtergehäuses mit
einem sauberen, feuchten Lappen abwischen. Achten
Sie darauf, das kein Schmutz in die Öffnung (g) ge-
langt. Setzen Sie den Luftfilterdeckel (c) für die Dauer
der Filterreinigung wieder auf das Filtergehäuse.
• Schaumstofffiltereinsatz (d) vorsichtig vom Papier-
filtereinsatz (e) abnehmen. Beide Teile auf Beschä-
digungen prüfen. Beschädigte Einsätze ersetzen.
• Schaumstofffiltereinsatz (d) in warmem Wasser
und milder Seifenlösung reinigen. Gründlich mit
klarem Wasser ausspülen und gut trocknen lassen.
• Schaumstoffeinsatz (d) in sauberes Motoröl tau-
chen und das überschüssige Öl ausdrücken.
• Papierfiltereinsatz (e) auf einer harten Oberflä-
che ausklopfen, um den Schmutz zu beseitigen.
Schmutz niemals abbürsten, da er dadurch in die
Fasern gedrückt wird.
• Schaumstoffeinsatz (d) auf den Papierfiltereinsatz
aufsetzen und das Luftfilterelement mit der Dich-
tung wieder einbauen.
• Erste Flügelmutter (f) auf den Papierfiltereinsatz
aufschrauben
• Luftfilterdeckel (c) aufsetzen und mit zweiter Flü-
gelmutter (f) befestigen
18 | DE
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
IM_5904613903_HP2500s_191211_new.indd 18 IM_5904613903_HP2500s_191211_new.indd 18
m Achtung: Niemals den Motor ohne oder mit be-
schädigtem Luftfiltereinsatz laufen lassen. So kann
Schmutz in den Motor gelangen, wodurch Motorschä-
den entstehen können. Die Herstellergarantie erlischt.
Zündkerze reinigen/ersetzen (Abb. M)
m Achtung: Zündkerze (10) nur bei kaltem Motor
demontieren!
Je nach Bedarf Zündkerze (10) reinigen oder ersetzen.
• Zündkerzenstecker abziehen
Schmutz im Zündkerzenbereiche beseitigen.
• Zündkerze (10) herausdrehen und prüfen.
• Isolator prüfen. Bei Beschädigungen wie z.B. Risse
oder Splitter, Zündkerze ersetzen.
• Zündkerzen-Elektroden mit einer Drahtbürste reinigen.
• Elektrodenabstand prüfen und einstellen. Damit der
Motor leistungsfähig bleibt, muss die Zündkerze den
richtigen Elektrodenabstand (0,7 - 0,8 mm) haben.
• Zündkerze (10) von Hand einschrauben und mit
dem Zündkerzenschlüssel etwa 1/4 Umdrehungen
festziehen.
• Zündkerzenstecker auf die Zündkerze aufsetzen.
Reinigung der Schwimmerkammer (Abb. N + O)
m Achtung: Schwimmerkammer nur bei kaltem
Motor demontieren!
1. Kraftstoffhahn (24) zudrehen.
2. Ablassschraube an Schwimmerkammer lösen
und Kraftstoff in ein geeignetes Gefäß ablassen.
3. Ablassschraube wieder befestigen.
4. Befestigungsschraube der Schwimmerkammer
lösen.
5. Schwimmerkammer und Radialdichtring abschrau-
ben und in nicht entflammbarem Lösungsmittel
gründlich reinigen und trocknen lassen. Radialdich-
tung auf Druckstellen und Beschädigung prüfen.
6. Beide Teile wieder anschrauben.
7. Kraftstoffhahn aufdrehen und auf undichte Stellen
prüfen.
Bei Rückfragen bitte folgende Daten angeben:
• Daten des Maschinen-Typenschildes
• Daten des Motor-Typenschildes
Wichtiger Hinweis im Fall einer Reparatur:
Bei Rücklieferung des Gerätes zur Reparatur beach-
ten Sie bitte, dass das Gerät aus Sicherheitsgründen
öl- und kraftstofffrei an die Servicestation gesendet
werden müssen.
Service-Informationen
Es ist zu beachten, dass bei diesem Produkt folgen-
de Teile einem gebrauchsgemäßen oder natürlichen
Verschleiß unterliegen bzw. folgende Teile als Ver-
brauchsmaterialien benötigt werden.
Verschleißteile*: Zündkerze, Öl, Riemen, Gummi-
matte, Luftfilter
* nicht zwingend im Lieferumfang enthalten!
