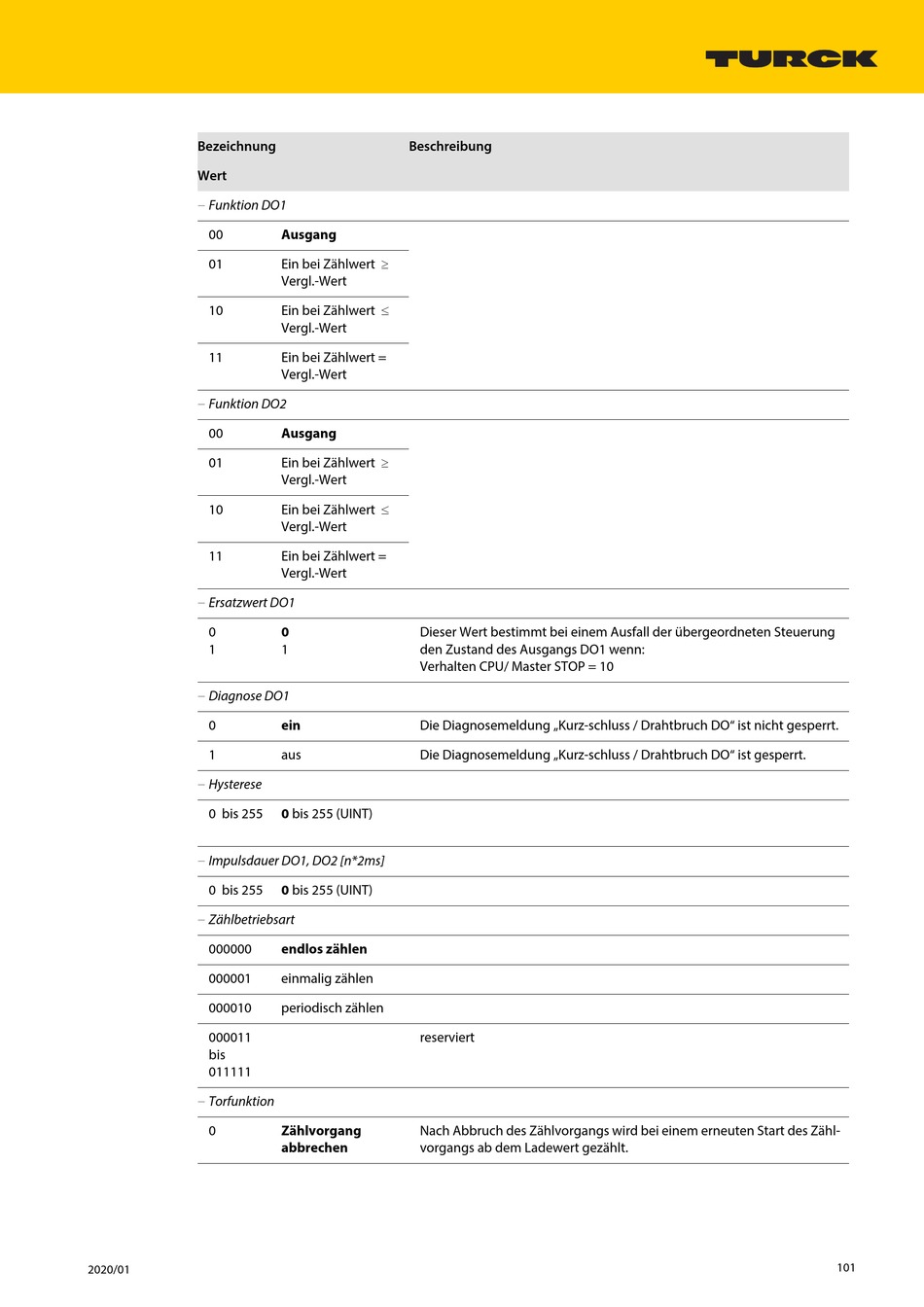

Bezeichnung
Wert
–
Funktion DO1
00
01
10
11
–
Funktion DO2
00
01
10
11
–
Ersatzwert DO1
0
1
–
Diagnose DO1
0
1
–
Hysterese
0 bis 255
–
Impulsdauer DO1, DO2 [n*2ms]
0 bis 255
–
Zählbetriebsart
000000
000001
000010
000011
bis
011111
–
Torfunktion
0
2020/01
Beschreibung
Ausgang
Ein bei Zählwert
Vergl.-Wert
Ein bei Zählwert
Vergl.-Wert
Ein bei Zählwert =
Vergl.-Wert
Ausgang
Ein bei Zählwert
Vergl.-Wert
Ein bei Zählwert
Vergl.-Wert
Ein bei Zählwert =
Vergl.-Wert
0
Dieser Wert bestimmt bei einem Ausfall der übergeordneten Steuerung
1
den Zustand des Ausgangs DO1 wenn:
Verhalten CPU/ Master STOP = 10
ein
Die Diagnosemeldung „Kurz-schluss / Drahtbruch DO" ist nicht gesperrt.
aus
Die Diagnosemeldung „Kurz-schluss / Drahtbruch DO" ist gesperrt.
0 bis 255 (UINT)
0 bis 255 (UINT)
endlos zählen
einmalig zählen
periodisch zählen
reserviert
Zählvorgang
Nach Abbruch des Zählvorgangs wird bei einem erneuten Start des Zähl-
abbrechen
vorgangs ab dem Ladewert gezählt.
101
