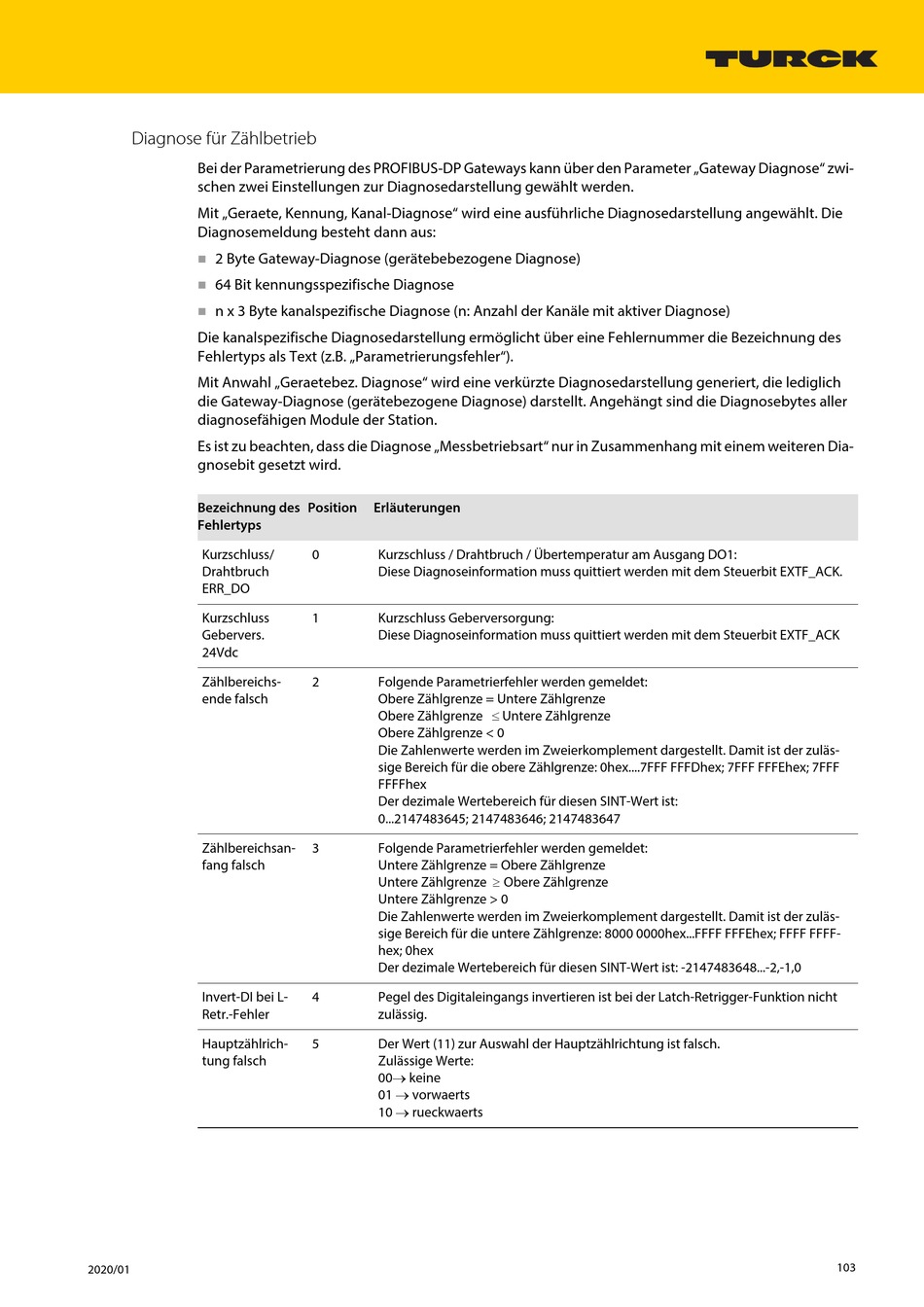

Diagnose für Zählbetrieb
Bei der Parametrierung des PROFIBUS-DP Gateways kann über den Parameter „Gateway Diagnose" zwi-
schen zwei Einstellungen zur Diagnosedarstellung gewählt werden.
Mit „Geraete, Kennung, Kanal-Diagnose" wird eine ausführliche Diagnosedarstellung angewählt. Die
Diagnosemeldung besteht dann aus:
2 Byte Gateway-Diagnose (gerätebebezogene Diagnose)
64 Bit kennungsspezifische Diagnose
n x 3 Byte kanalspezifische Diagnose (n: Anzahl der Kanäle mit aktiver Diagnose)
Die kanalspezifische Diagnosedarstellung ermöglicht über eine Fehlernummer die Bezeichnung des
Fehlertyps als Text (z.B. „Parametrierungsfehler").
Mit Anwahl „Geraetebez. Diagnose" wird eine verkürzte Diagnosedarstellung generiert, die lediglich
die Gateway-Diagnose (gerätebezogene Diagnose) darstellt. Angehängt sind die Diagnosebytes aller
diagnosefähigen Module der Station.
Es ist zu beachten, dass die Diagnose „Messbetriebsart" nur in Zusammenhang mit einem weiteren Dia-
gnosebit gesetzt wird.
Bezeichnung des
Fehlertyps
Kurzschluss/
Drahtbruch
ERR_DO
Kurzschluss
Gebervers.
24Vdc
Zählbereichs-
ende falsch
Zählbereichsan-
fang falsch
Invert-DI bei L-
Retr.-Fehler
Hauptzählrich-
tung falsch
2020/01
Position
Erläuterungen
0
Kurzschluss / Drahtbruch / Übertemperatur am Ausgang DO1:
Diese Diagnoseinformation muss quittiert werden mit dem Steuerbit EXTF_ACK.
1
Kurzschluss Geberversorgung:
Diese Diagnoseinformation muss quittiert werden mit dem Steuerbit EXTF_ACK
2
Folgende Parametrierfehler werden gemeldet:
Obere Zählgrenze = Untere Zählgrenze
Obere Zählgrenze Untere Zählgrenze
Obere Zählgrenze < 0
Die Zahlenwerte werden im Zweierkomplement dargestellt. Damit ist der zuläs-
sige Bereich für die obere Zählgrenze: 0hex....7FFF FFFDhex; 7FFF FFFEhex; 7FFF
FFFFhex
Der dezimale Wertebereich für diesen SINT-Wert ist:
0...2147483645; 2147483646; 2147483647
3
Folgende Parametrierfehler werden gemeldet:
Untere Zählgrenze = Obere Zählgrenze
Untere Zählgrenze Obere Zählgrenze
Untere Zählgrenze > 0
Die Zahlenwerte werden im Zweierkomplement dargestellt. Damit ist der zuläs-
sige Bereich für die untere Zählgrenze: 8000 0000hex...FFFF FFFEhex; FFFF FFFF-
hex; 0hex
Der dezimale Wertebereich für diesen SINT-Wert ist: -2147483648...-2,-1,0
4
Pegel des Digitaleingangs invertieren ist bei der Latch-Retrigger-Funktion nicht
zulässig.
5
Der Wert (11) zur Auswahl der Hauptzählrichtung ist falsch.
Zulässige Werte:
00 keine
01 vorwaerts
10 rueckwaerts
103
