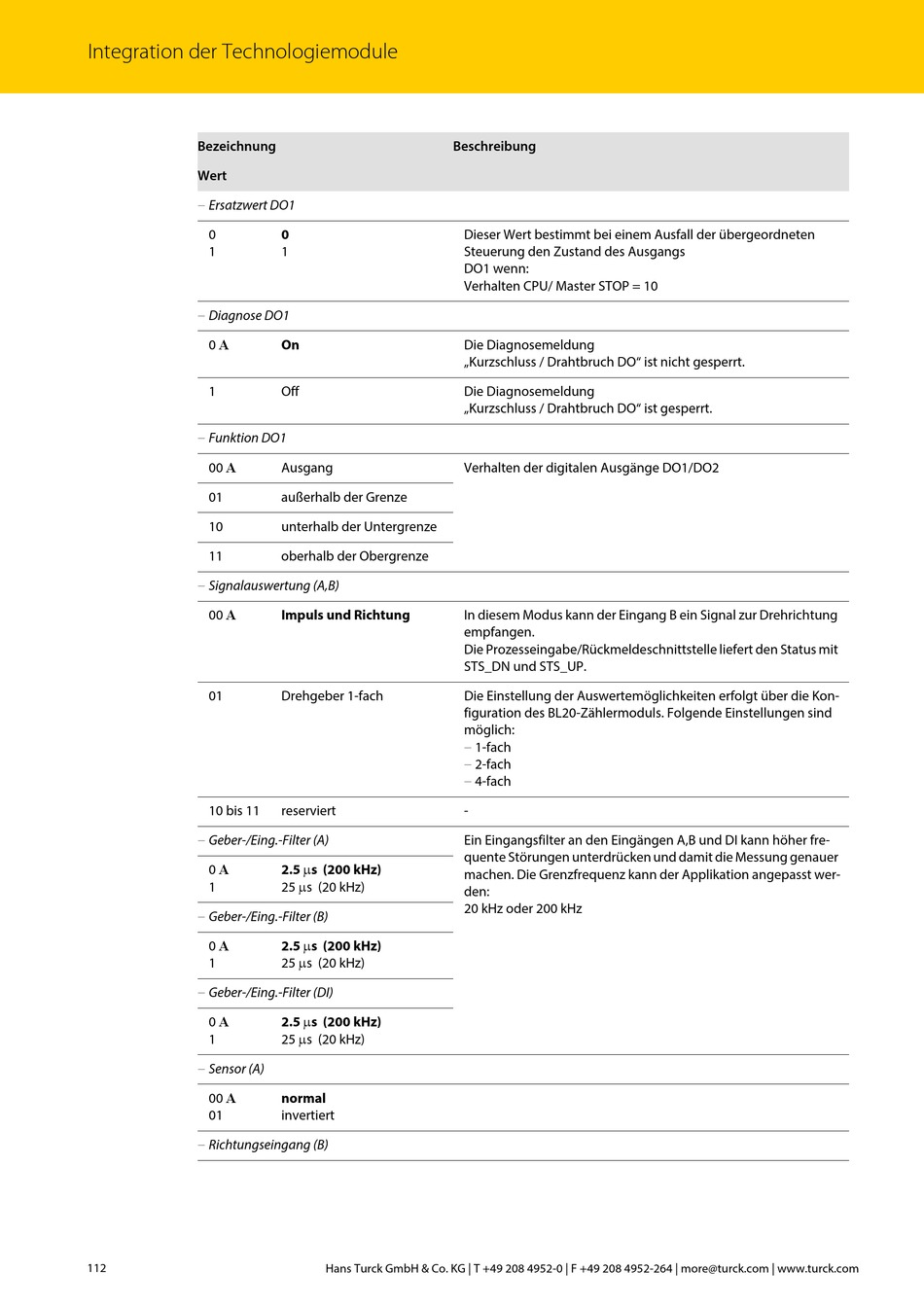

Integration der Technologiemodule
Bezeichnung
Wert
–
Ersatzwert DO1
0
1
–
Diagnose DO1
0 A
1
–
Funktion DO1
00 A
01
10
11
–
Signalauswertung (A,B)
00 A
01
10 bis 11
–
Geber-/Eing.-Filter (A)
0 A
1
–
Geber-/Eing.-Filter (B)
0 A
1
–
Geber-/Eing.-Filter (DI)
0 A
1
–
Sensor (A)
00 A
01
–
Richtungseingang (B)
112
Beschreibung
0
1
On
Off
Ausgang
außerhalb der Grenze
unterhalb der Untergrenze
oberhalb der Obergrenze
Impuls und Richtung
Drehgeber 1-fach
reserviert
2.5 s (200 kHz)
25 s (20 kHz)
2.5 s (200 kHz)
25 s (20 kHz)
2.5 s (200 kHz)
25 s (20 kHz)
normal
invertiert
Hans Turck GmbH & Co. KG | T +49 208 4952-0 | F +49 208 4952-264 | more@turck.com | www.turck.com
Dieser Wert bestimmt bei einem Ausfall der übergeordneten
Steuerung den Zustand des Ausgangs
DO1 wenn:
Verhalten CPU/ Master STOP = 10
Die Diagnosemeldung
„Kurzschluss / Drahtbruch DO" ist nicht gesperrt.
Die Diagnosemeldung
„Kurzschluss / Drahtbruch DO" ist gesperrt.
Verhalten der digitalen Ausgänge DO1/DO2
In diesem Modus kann der Eingang B ein Signal zur Drehrichtung
empfangen.
Die Prozesseingabe/Rückmeldeschnittstelle liefert den Status mit
STS_DN und STS_UP.
Die Einstellung der Auswertemöglichkeiten erfolgt über die Kon-
figuration des BL20-Zählermoduls. Folgende Einstellungen sind
möglich:
–
1-fach
–
2-fach
–
4-fach
-
Ein Eingangsfilter an den Eingängen A,B und DI kann höher fre-
quente Störungen unterdrücken und damit die Messung genauer
machen. Die Grenzfrequenz kann der Applikation angepasst wer-
den:
20 kHz oder 200 kHz
