Montage / Inbetriebnahme
Stellen Sie vor der Montage sicher, dass das Gerät hinsichtlich Druckbereich, Überdruck-
festigkeit, Messstoffverträglichkeit, Temperaturbeständigkeit und Prozessanschluss für den
Anwendungsfall geeignet ist.
3.1
Mechanische Installation
Überprüfen Sie vor der Inbetriebnahme den Anschluss auf Druckdichtigkeit.
Verwenden Sie Dichtungen, die für den Prozessanschluss geeignet und gegen den Mess-
stoff beständig sind.
Die Einbaulage des Druckmesssystems ist frei wählbar. In der Standardausführung wird der
Messumformer werkseitig auf senkrechte Montage eingestellt. Durch die Einbaulage oder
die mechanische Montage kann es je nach Druckbereich und Prozessanschluss zu einem
Nullpunktversatz kommen. Überprüfen Sie nach der Montage den Nullpunkt und nehmen
ggf. eine Nullpunktkorrektur vor.
Bei Gehäuseschutzart IP67 und Druckbereichen bis 16 bar / 250 psi werden die Geräte über
das Anschlusskabel belüftet. Legen Sie bei der Montage ein belüftbares Kabel in einem
belüftbaren Anschlussraum auf. Hierdurch werden atmosphärische Schwankungen ausge-
glichen.
3.2
Elektrischer Anschluss
Nehmen Sie die elektrische Installation erst nach dem Anbau an den Prozess vor.
Verbinden Sie die elektrischen Anschlüsse bei abgeschalteter Versorgungsspannung.
BA_005_de_2023-06_10.02 Druckmessumformer COMPACT

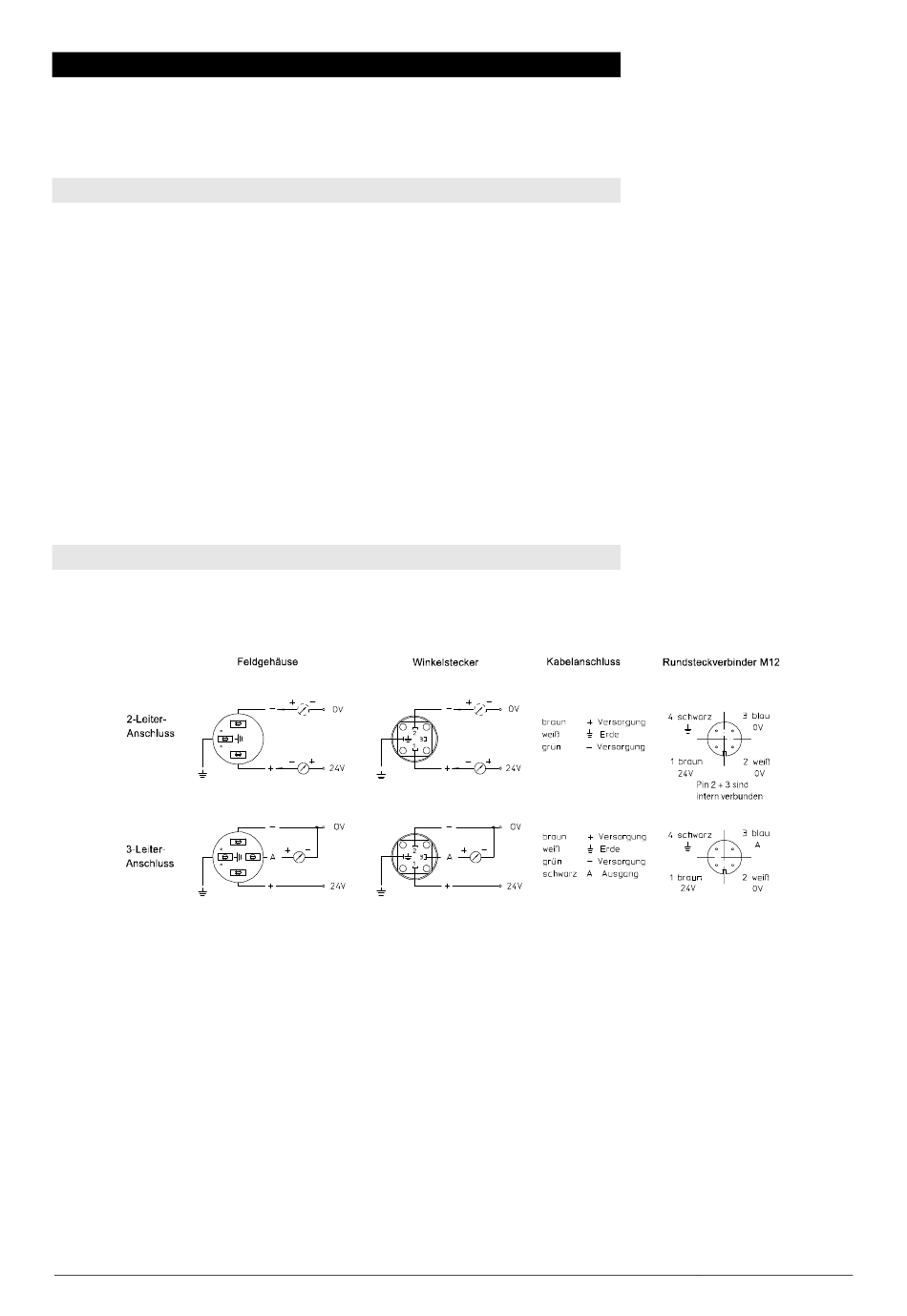

Abbildung 1: Varianten des elektrischen Anschlusses
Seite 3/5
