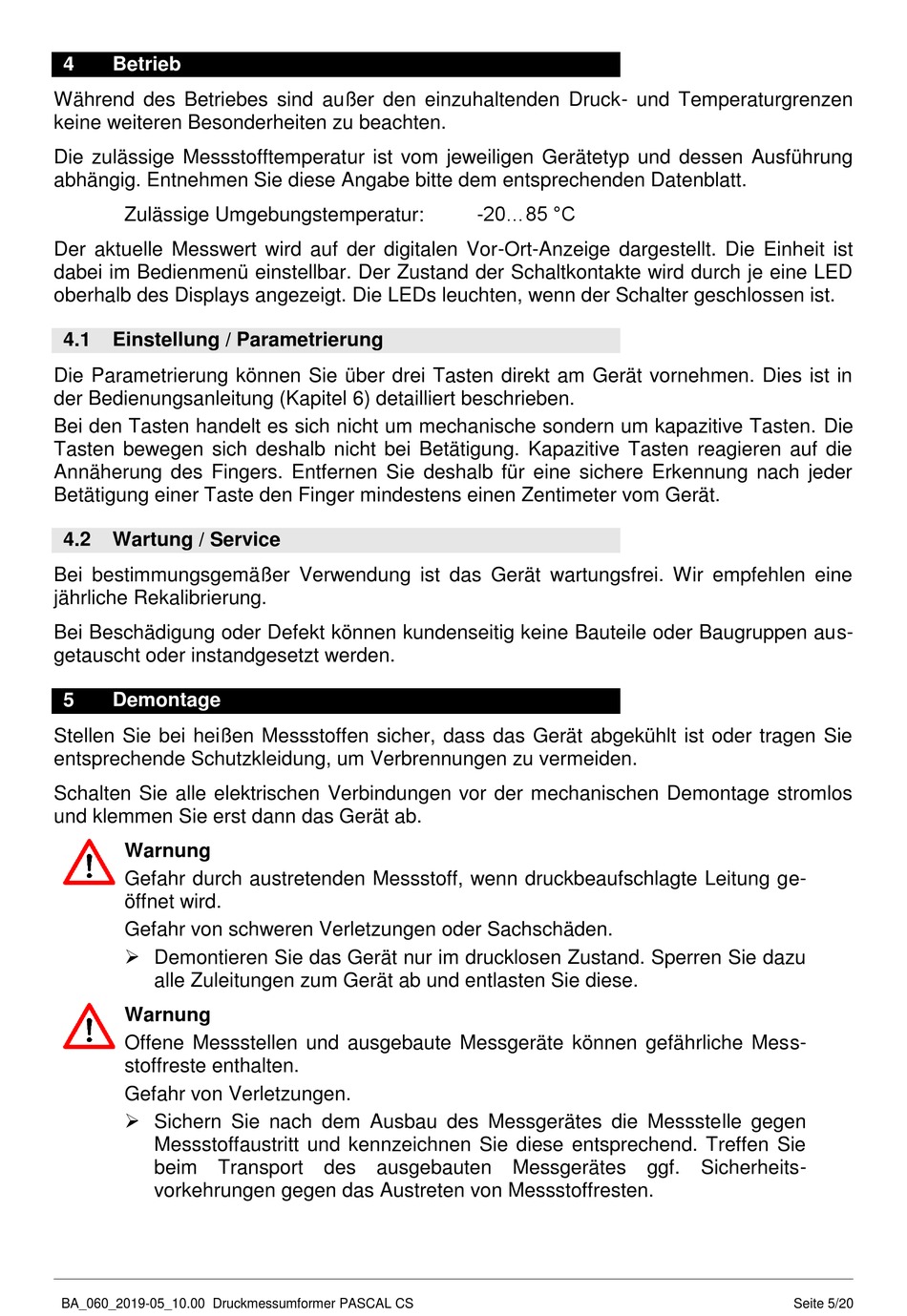

4

Betrieb

Während des Betriebes sind außer den einzuhaltenden Druck- und Temperaturgrenzen
keine weiteren Besonderheiten zu beachten.
Die zulässige Messstofftemperatur ist vom jeweiligen Gerätetyp und dessen Ausführung
abhängig. Entnehmen Sie diese Angabe bitte dem entsprechenden Datenblatt.
Zulässige Umgebungstemperatur:
Der aktuelle Messwert wird auf der digitalen Vor-Ort-Anzeige dargestellt. Die Einheit ist
dabei im Bedienmenü einstellbar. Der Zustand der Schaltkontakte wird durch je eine LED
oberhalb des Displays angezeigt. Die LEDs leuchten, wenn der Schalter geschlossen ist.
4.1

Einstellung / Parametrierung

Die Parametrierung können Sie über drei Tasten direkt am Gerät vornehmen. Dies ist in
der Bedienungsanleitung (Kapitel 6) detailliert beschrieben.
Bei den Tasten handelt es sich nicht um mechanische sondern um kapazitive Tasten. Die
Tasten bewegen sich deshalb nicht bei Betätigung. Kapazitive Tasten reagieren auf die
Annäherung des Fingers. Entfernen Sie deshalb für eine sichere Erkennung nach jeder
Betätigung einer Taste den Finger mindestens einen Zentimeter vom Gerät.
4.2

Wartung / Service

Bei bestimmungsgemäßer Verwendung ist das Gerät wartungsfrei. Wir empfehlen eine
jährliche Rekalibrierung.
Bei Beschädigung oder Defekt können kundenseitig keine Bauteile oder Baugruppen aus-
getauscht oder instandgesetzt werden.
5

Demontage

Stellen Sie bei heißen Messstoffen sicher, dass das Gerät abgekühlt ist oder tragen Sie
entsprechende Schutzkleidung, um Verbrennungen zu vermeiden.
Schalten Sie alle elektrischen Verbindungen vor der mechanischen Demontage stromlos
und klemmen Sie erst dann das Gerät ab.
Warnung
Gefahr durch austretenden Messstoff, wenn druckbeaufschlagte Leitung ge-
öffnet wird.
Gefahr von schweren Verletzungen oder Sachschäden.
 Demontieren Sie das Gerät nur im drucklosen Zustand. Sperren Sie dazu
alle Zuleitungen zum Gerät ab und entlasten Sie diese.
Warnung
Offene Messstellen und ausgebaute Messgeräte können gefährliche Mess-
stoffreste enthalten.
Gefahr von Verletzungen.
 Sichern Sie nach dem Ausbau des Messgerätes die Messstelle gegen
Messstoffaustritt und kennzeichnen Sie diese entsprechend. Treffen Sie
beim Transport des ausgebauten Messgerätes ggf. Sicherheits-
vorkehrungen gegen das Austreten von Messstoffresten.
BA_060_2019-05_10.00 Druckmessumformer PASCAL CS
-20...85 °C
Seite 5/20
