Das Schaltpunktmenü (SP)
Das Schaltpunktmenü enthält nacheinander die Einträge für den ersten und den zweiten
Schaltpunkt. Die Menüeinträge variieren, abhängig davon, ob eine Hysterese- oder Fens-
terfunktion gewählt ist. Unabhängig davon können zusätzlich Schaltverzögerungen defi-
niert werden.
Anzeige
Bezeichnung
Schaltpunkt
(switch point)
Rücksetzpunkt
(reset point)
Schaltverzögerung
(delay switch)
Rücksetzverzögerung
(delay reset)
Schaltfunktion
(output)
Menüpunkte für den zweiten Schaltkontakt
Rücksprung (return)
Tabelle 11: Die Menüpunkte für einen Schaltkontakt mit Hysteresefunktion
Der Schaltpunkt (SP) muss zwischen dem Messbereichsende (MBE) und dem Rücksetz-
punkt liegen. Der Rücksetzpunkt (RP) wiederum muss zwischen dem Messbereichsanfang
(MBA) und dem Schaltpunkt liegen. Der Mindestabstand zwischen Schaltpunkt und Rück-
setzpunkt (kleinstmögliche Hysterese) beträgt 0,5% vom Messbereich.

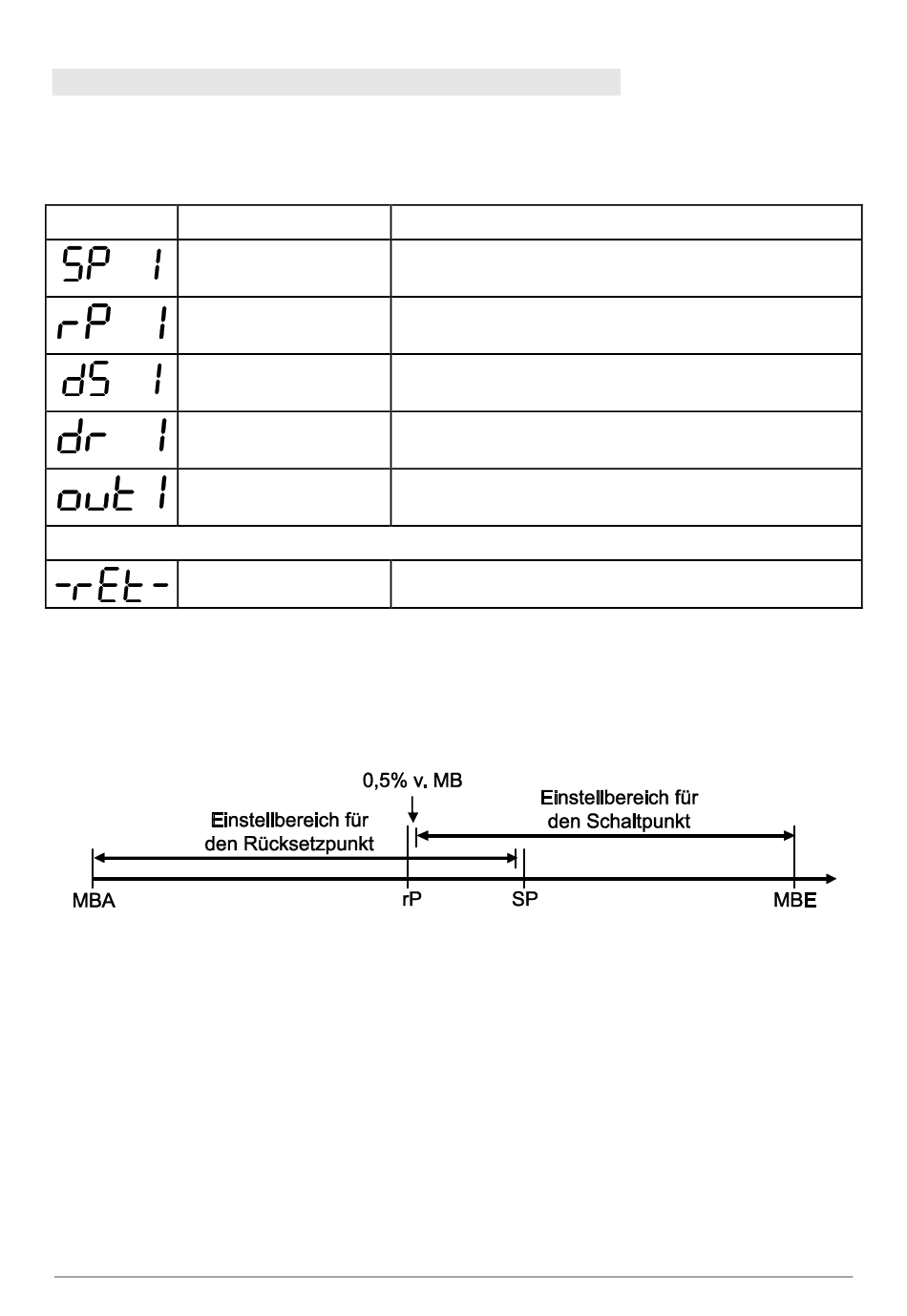

Abbildung 14: Einstellbereiche für Schaltpunkt und Rücksetzpunkt
Damit kurzzeitige Druckspitzen oder Druckabfälle nicht zu einem Schaltvorgang führen,
können Zeiten für die Schalt- und Rücksetzverzögerung definiert werden.
BA_060_2019-05_10.00 Druckmessumformer PASCAL CS
Beschreibung
Schaltpunkt in der eingestellten Messeinheit
Rücksetzpunkt in der eingestellten Messeinheit
Schaltverzögerung am Schaltpunkt
Schaltverzögerung am Rücksetzpunkt
Einstellung der Schaltfunktion
(Öffner/Schließer, Hysterese/Fenster)
Rücksprung nach "SP"
Seite 15/20
