6.3.1
Einstellen der Messeinheit (unit)
Das Gerät kann auf die in Tabelle 5 angegebenen Messeinheiten eingestellt werden. Die
eingestellte Messeinheit wird bei der Eingabe (z.B. für die Schaltpunkte) und Ausgabe von
Zahlenwerten (z.B. die Schleppzeiger) zugrunde gelegt.
Anzeige
Nachfolgend ist beispielhaft die Tastenfolge für die Umstellung von bar auf PSI dargestellt:
6.3.2
Korrektur des Nullpunktes (tlr)
Mit dem Menüpunkt „Teach Lower Range" (tlr) kann der Nullpunkt (Stromwert bei 0 bar)
um bis zu ±20% des Messbereiches korrigiert werden. Nach der Auswahl des Menüpunk-
tes steht die Eingabe auf „-rEt-". Zum endgültigen Auslösen der Funktion wechseln Sie
mit einer der Pfeiltasten auf „YES" und bestätigen mit der mittleren Taste. Diese Sicher-
heitsabfrage verhindert ein unbeabsichtigtes Verstellen des Nullpunktes beim Navigieren
im Menü.
Nach der endgültigen Bestätigung wird der anliegende Druck als Nullpunkt gespeichert.
Die Übernahme des Druckwertes wird in der Anzeige mit „donE" quittiert. Danach erfolgt
der Rücksprung auf den Menüpunkt „Teach Lower Range" (tlr).
Anzeige
BA_060_2019-05_10.00 Druckmessumformer PASCAL CS
Einheit
bar
mbar
PSI
%
Tabelle 5: Auswahlliste für die Einstellung der Messeinheit

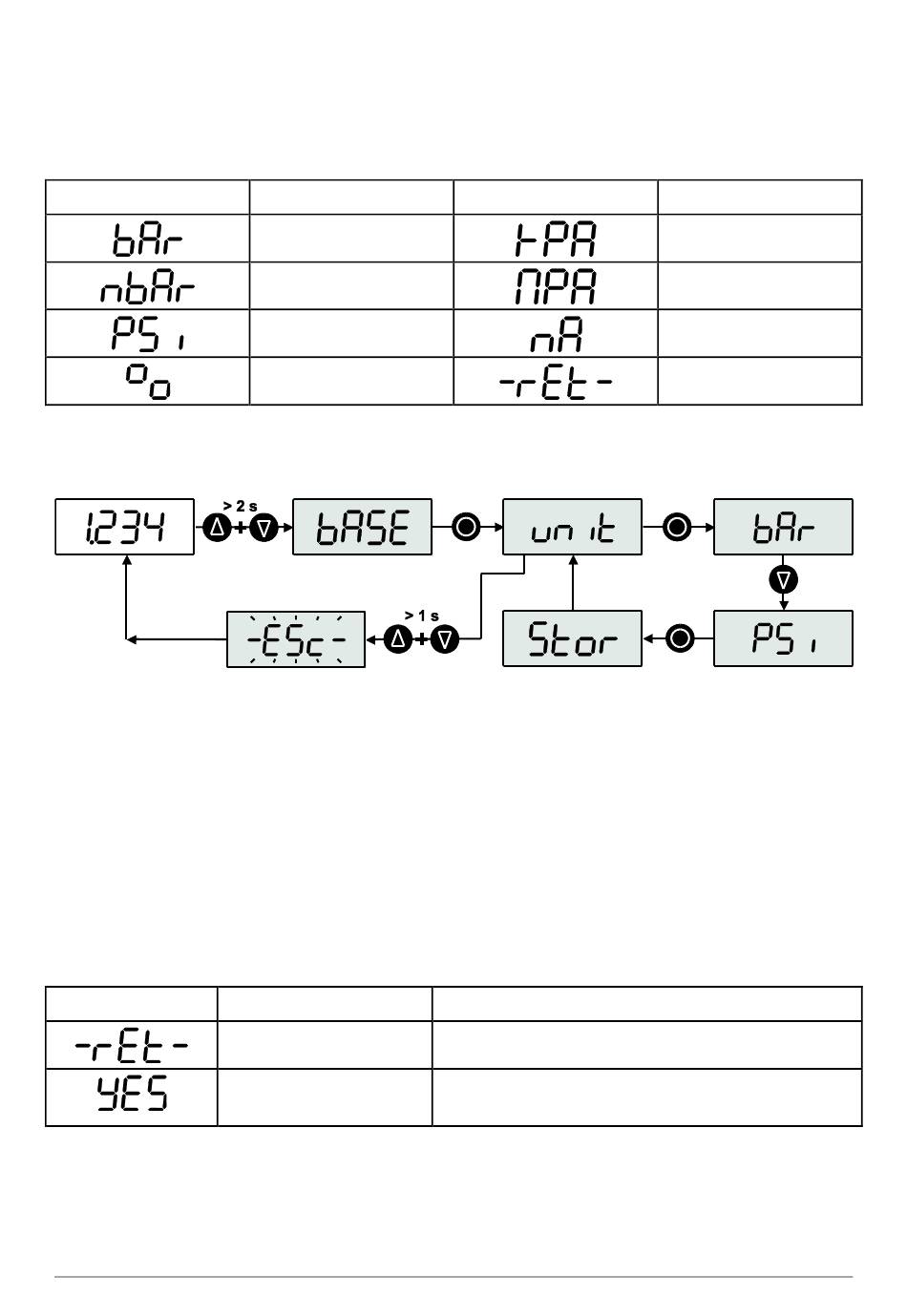

Abbildung 11: Bedienschritte zur Umstellung der Messeinheit
Bezeichnung
Rücksprung (return)
Bestätigen (yes)
Tabelle 6: Auswahlliste für die Korrektur des Nullpunktes
Anzeige
Beschreibung
Rücksprung nach „tlr"
Setzen des anliegenden Druckwertes als Null-
punkt (0 bar)
Einheit
kPa
MPa
mA
Rücksprung
Seite 11/20
