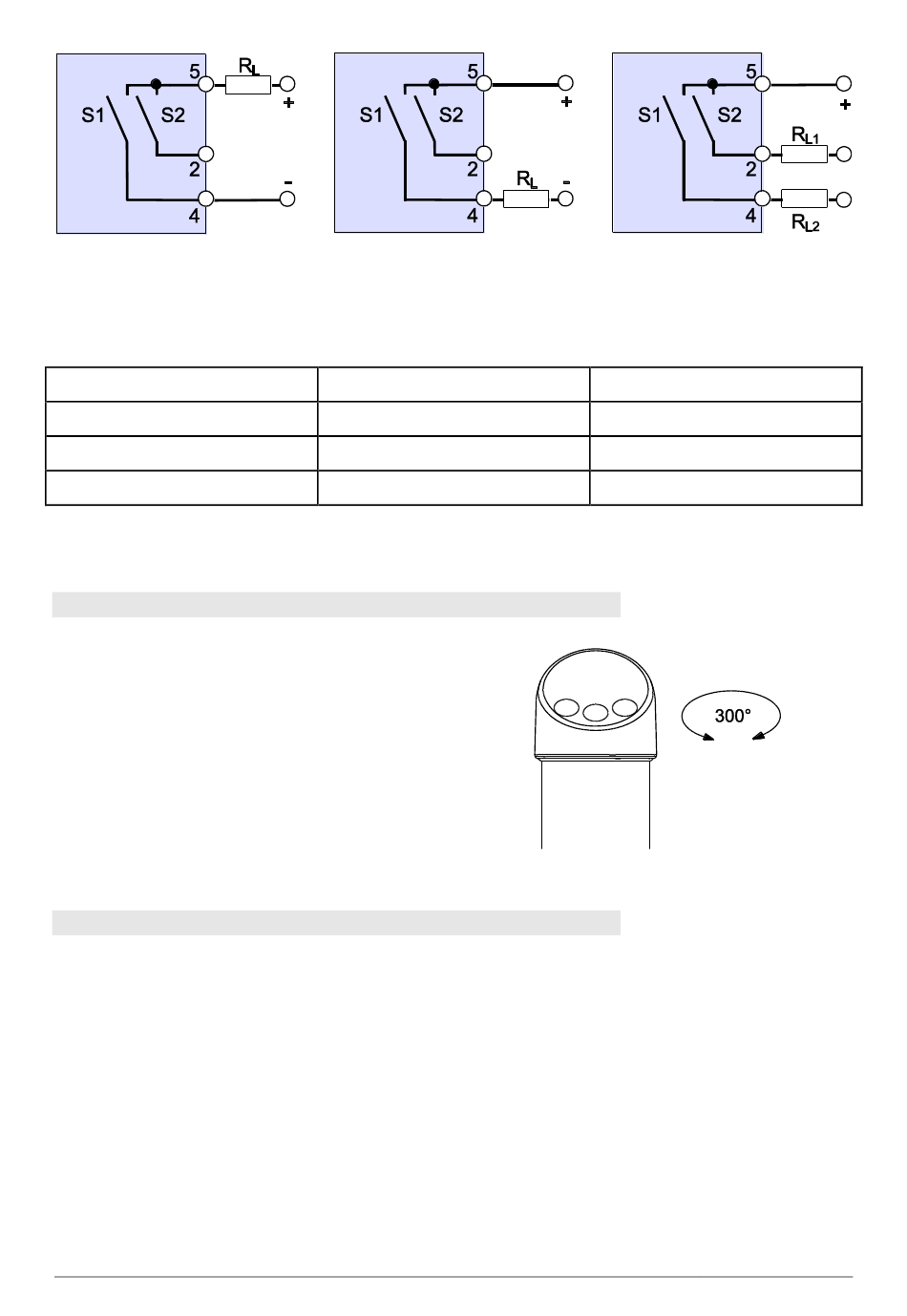

Abbildung 4: Beschaltungsmöglichkeiten bei gemeinsamer Versorgung (PNP/Highside)
Verwenden Sie bei der Schaltung von induktiven Lasten eine Freilaufdiode.
Die beiden Schaltkontakte sind, soweit nicht anders spezifiziert, wie folgt konfiguriert:
Schaltfunktion
Schaltpunkt
Rückschaltpunkt
3.3
Ausrichtung des Anzeigekopfes
Zur Verbesserung der Ablesbarkeit können
Sie den Anzeigekopf um ca. 300° verdre-
hen. Umfassen und fixieren Sie dazu das
Edelstahlgehäuse mit der einen Hand und
drehen Sie den Kopf mit der anderen Hand
in die gewünschte Position.
Die Verdrehbarkeit ist durch einen Anschlag
im Gerät begrenzt. Versuchen Sie nicht mit
Gewalt über diesen Anschlag hinaus zu
drehen. Sie können das Gerät damit zerstö-
ren.
3.4
Geräte mit Druckmittler
Entfernen Sie die Schutzkappe oder Schutzhülle vor der Trennmembran erst unmittelbar
vor der Montage, um Verschmutzungen oder Beschädigungen zu vermeiden.
Berühren Sie die Trennmembran nicht mit den Fingern oder anderen Gegenständen. Stel-
len Sie den Druckmittler nicht auf der Membran ab. Selbst geringfügige Beulen oder Krat-
zer im Membranwerkstoff können die Messeigenschaften des Druckmittler-Systems beein-
trächtigen.
Druckmessumformer und Druckmittler stellen ein geschlossenes System dar und dürfen
nicht getrennt werden.
Weiterführende Informationen zum Betrieb mit Druckmittler finden Sie in dem Dokument
TA_031 im Internet unter www.labom.com.
BA_060_2019-05_10.00 Druckmessumformer PASCAL CS
Schaltkontakt 1
Hysterese, Schließer
40% vom Messbereich
20% vom Messbereich
Tabelle 1: Standardwerte der Schaltkontakte
Schaltkontakt 2
Hysterese, Schließer
80% vom Messbereich
60% vom Messbereich
Abbildung 5: Anzeigekopf
Seite 4/20
