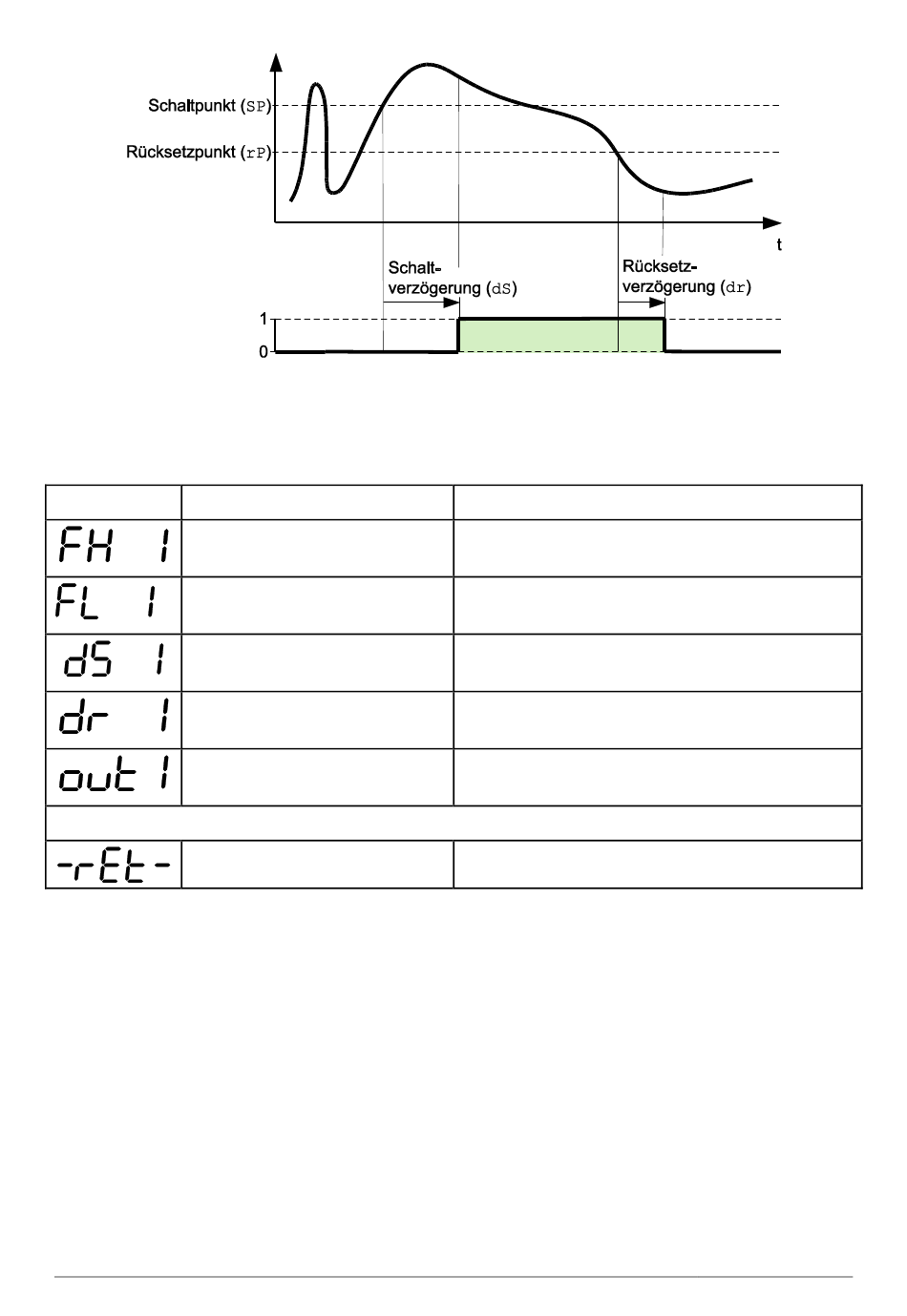

Abbildung 15: Schalt- und Rücksetzverzögerung für einen Hysterese/Schließer (Hno)
Wenn Sie eine Fensterfunktion einstellen, werden die Menüpunkte für Schalt- und Rück-
setzpunkt durch obere und untere Fenstergrenzen ersetzt. Der Mindestabstand der Fens-
tergrenzen beträgt ebenfalls 0,5% vom Messbereich.
Anzeige
Bezeichnung
obere Grenze des Fensters
(frame high)
untere Grenze des Fensters
(frame low)
Schaltverzögerung
(delay switch)
Rücksetzverzögerung
(delay reset)
Schaltfunktion (output)
Menüpunkte für den zweiten Schaltkontakt
Rücksprung (return)
Tabelle 12: Die Menüpunkte für einen Schaltkontakt mit Fensterfunktion
BA_060_2019-05_10.00 Druckmessumformer PASCAL CS
Beschreibung
obere Grenze des Fensters in der einge-
stellten Messeinheit
untere Grenze des Fensters in der einge-
stellten Messeinheit
Schaltverzögerung beim Eintritt in das
Fenster
Schaltverzögerung beim Austritt aus dem
Fenster
Einstellung der Schaltfunktion
(Öffner/Schließer, Hysterese/Fenster)
Rücksprung nach "SP"
Seite 16/20
