Nachfolgend ist ein Beispiel für die Möglichkeiten im Menümodus dargestellt.
Die Möglichkeit des Rücksprunges in die Messwertanzeige oder ins übergeordnete Menü
wird im Folgenden der Übersichtlichkeit halber nicht mehr dargestellt.
6.1.5
Einstellung von Werten
Es gibt zwei Arten von einstellbaren Werten:
Werte, die aus einer festen Auswahlliste ausgewählt werden
Zahlenwerte
Auswahl eines Wertes aus einer Auswahlliste
Auswahllisten, z.B. für die Messeinheit, verhalten sich wie Menüs. Mit den Pfeiltasten kann
die Auswahlliste in beide Richtungen durchgeblättert werden. Jede Auswahlliste enthält
ebenfalls den Eintrag „-rEt-", um zum übergeordneten Menü zurück zu springen.
Eine Auswahl wird mit der mittleren Taste übernommen und gespeichert. Die Speicherung
wird in der Vor-Ort-Anzeige mit „Stor" quittiert. Nach dem Speichern wechselt das Gerät
automatisch zum übergeordneten Menü zurück.
Durch gleichzeitiges Drücken der beiden Pfeiltasten brechen Sie die Eingabe ab und
wechseln zurück zum Menüeintrag. Es erfolgt dabei keine Speicherung des angewählten
Wertes.
In Abbildung 9 sind die Möglichkeiten in einer Auswahlliste dargestellt. Wenn Sie sich z.B.
in der Auswahlliste für die Messeinheit befinden, können Sie mit dem Pfeiltasten durch die
Einheiten blättern und mit der mittleren Taste die angezeigte Einheit auswählen. Die Spei-
cherung wird mit „Stor" quittiert und das Gerät wechselt automatisch zum Menüpunkt der
Auswahlliste (hier „unit") zurück.
BA_060_2019-05_10.00 Druckmessumformer PASCAL CS

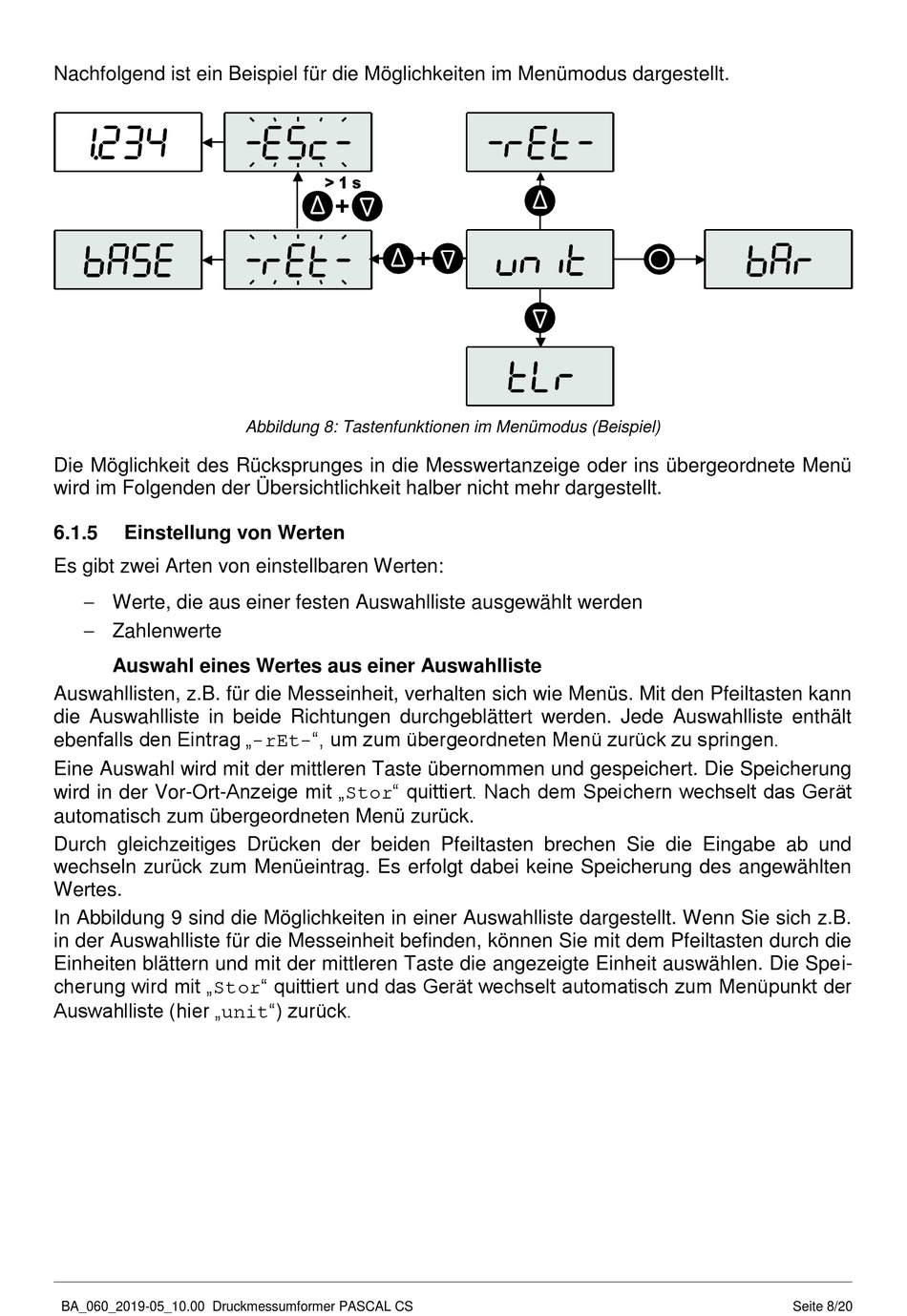

Abbildung 8: Tastenfunktionen im Menümodus (Beispiel)
Seite 8/20
