Einstellung der Schaltfunktion (out 1 / 2)
6.5.1
Bei der Einstellung der Schaltfunktion können Sie wählen, ob Sie einen Schaltpunkt mit
Hysterese wünschen oder eine Fensterfunktion. Weiterhin können Sie definieren, ob es
sich um einen Öffner oder einen Schließer handeln soll.
Anzeige
Bezeichnung
Hysterese / Schließer (hystere-
sis / normally open)
Hysterese / Öffner (hysteresis /
normally closed)
Fenster / Schließer (frame /
normally open)
Fenster / Öffner (frame / nor-
mally closed)
Rücksprung (return)
BA_060_2019-05_10.00 Druckmessumformer PASCAL CS

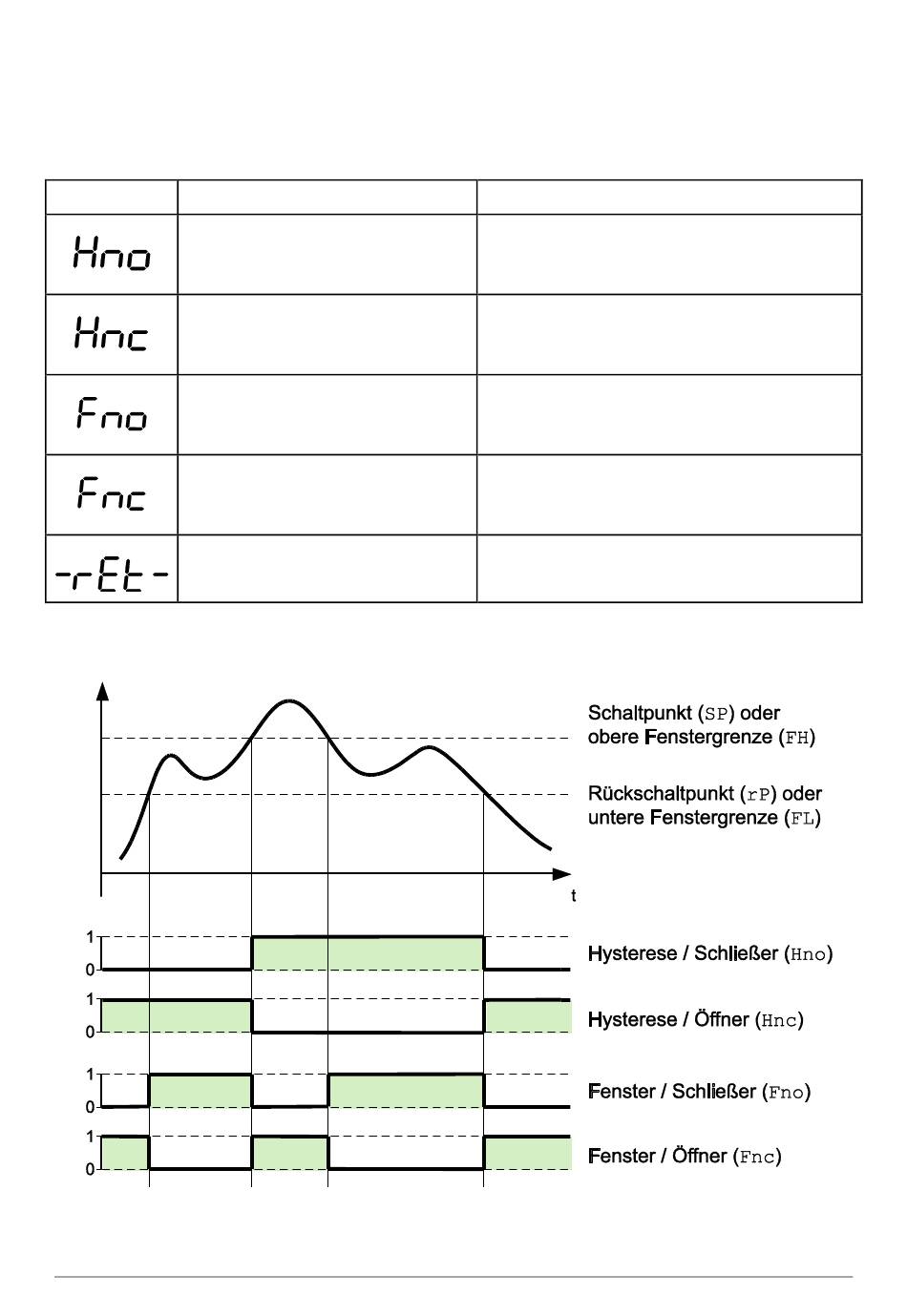

Tabelle 13: Die Auswahlliste für die Schaltfunktion
Abbildung 16: Die verschiedenen Schaltfunktionen
Beschreibung
Der Schaltkontakt schließt bei steigen-
dem Druck, am Messbereichsanfang ist
der Schalter offen.
Der Schaltkontakt öffnet bei steigendem
Druck, am Messbereichsanfang ist der
Schalter geschlossen
Der Schaltkontakt ist außerhalb des
Fensters offen. Am Messbereichsanfang
ist der Schalter offen.
Der Schaltkontakt ist innerhalb des Fens-
ters offen. Am Messbereichsanfang ist
der Schalter geschlossen.
Rücksprung nach "out 1" oder "out 2"
Seite 17/20
