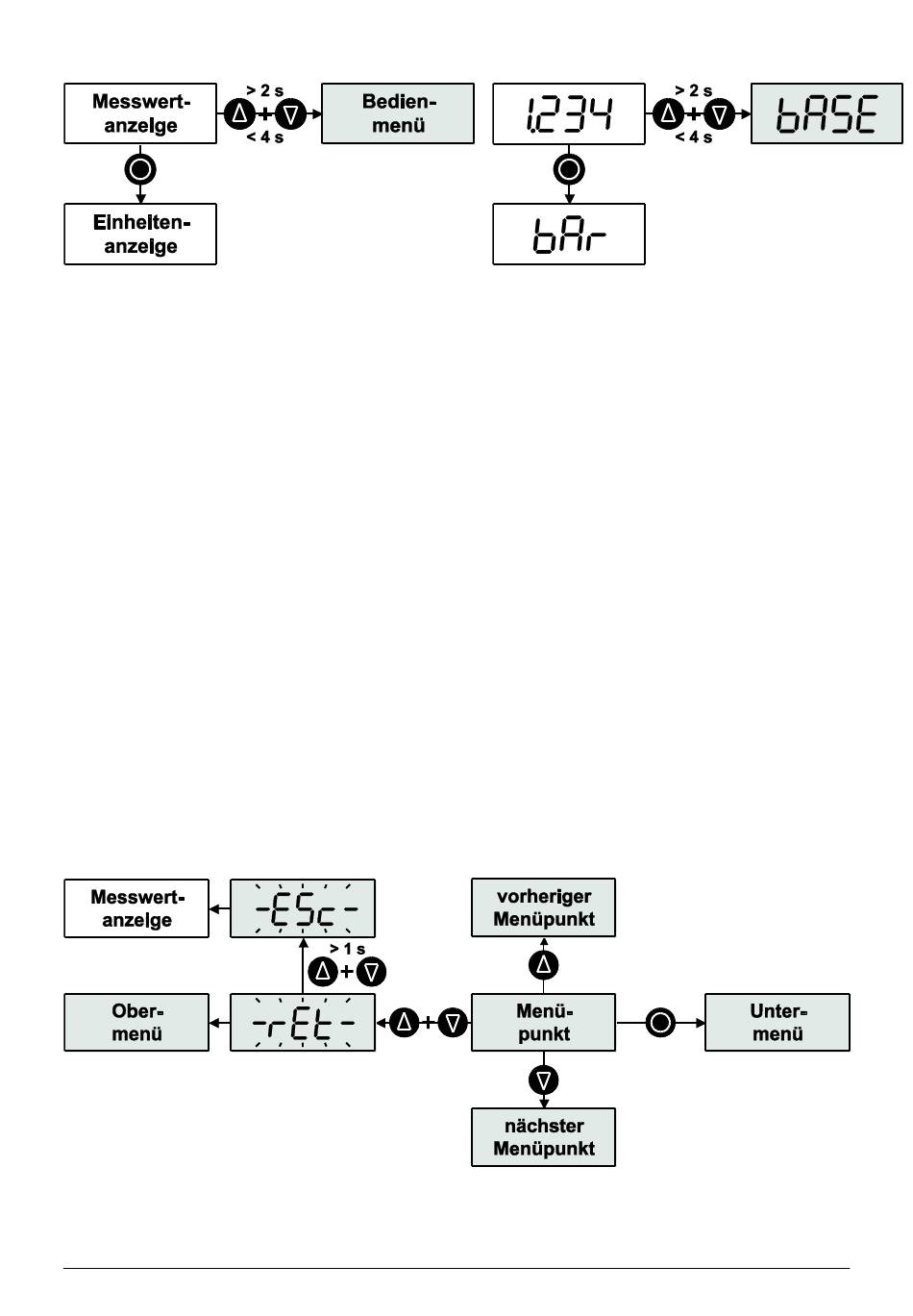

Abbildung 6: Tastenfunktionen im Anzeigemodus allgemein und Beispiel
6.1.4
Menümodus / Bedienmodus
Wenn Sie durch langes Drücken beider Pfeiltasten in den Menümodus wechseln, begin-
nen Sie immer beim ersten Eintrag des Hauptmenüs (bASE).
Im Menümodus können Sie mit den Pfeiltasten in den Menüs navigieren. Die mittlere Tas-
te wählt den Menüpunkt aus bzw. wechselt ins Untermenü. Bei der Anzeige von Werten
(z.B. der Schleppzeiger) wechseln Sie mit der mittleren Taste zurück zum nächsthöheren
Menüpunkt.
In jedem Menü gibt es den Menüpunkt „-rEt-" (return), mit dem Sie zurück auf die
nächsthöhere Menüebene wechseln. Wenn Sie sich im Hauptmenü befinden, wechseln
Sie mit „-rEt-" zurück in den Anzeigemodus.
Am Ende eines Menüs (üblicherweise der „-rEt-" Eintrag) gelangen Sie nach erneutem
Drücken der Pfeil-Ab Taste zum ersten Menüpunkt. Ebenso können Sie mit der Pfeil-Auf
Taste vom ersten Menüpunkt aus ans Ende des Menüs bzw. einer Auswahlliste springen.
An jeder Stelle im Menümodus können Sie durch gleichzeitiges Drücken der beiden Pfeil-
tasten in die nächsthöhere Menüebene zurückwechseln. Der Rücksprung wird durch ein
blinkendes „-rEt-" angezeigt. Durch das Drücken beider Tasten für mehr als eine Se-
kunde erfolgt ein Rücksprung in den Anzeigemodus. Der Abbruch des Menümodus wird in
der Anzeige durch Wechseln auf ein blinkendes „-ESc-" (escape) angezeigt.
Wird im Menümodus für fünf Minuten keine Taste gedrückt, wechselt das Gerät automa-
tisch zurück in den Anzeigemodus.
Abbildung 7: Tastenfunktionen im Menümodus
BA_060_2019-05_10.00 Druckmessumformer PASCAL CS
Seite 7/20
