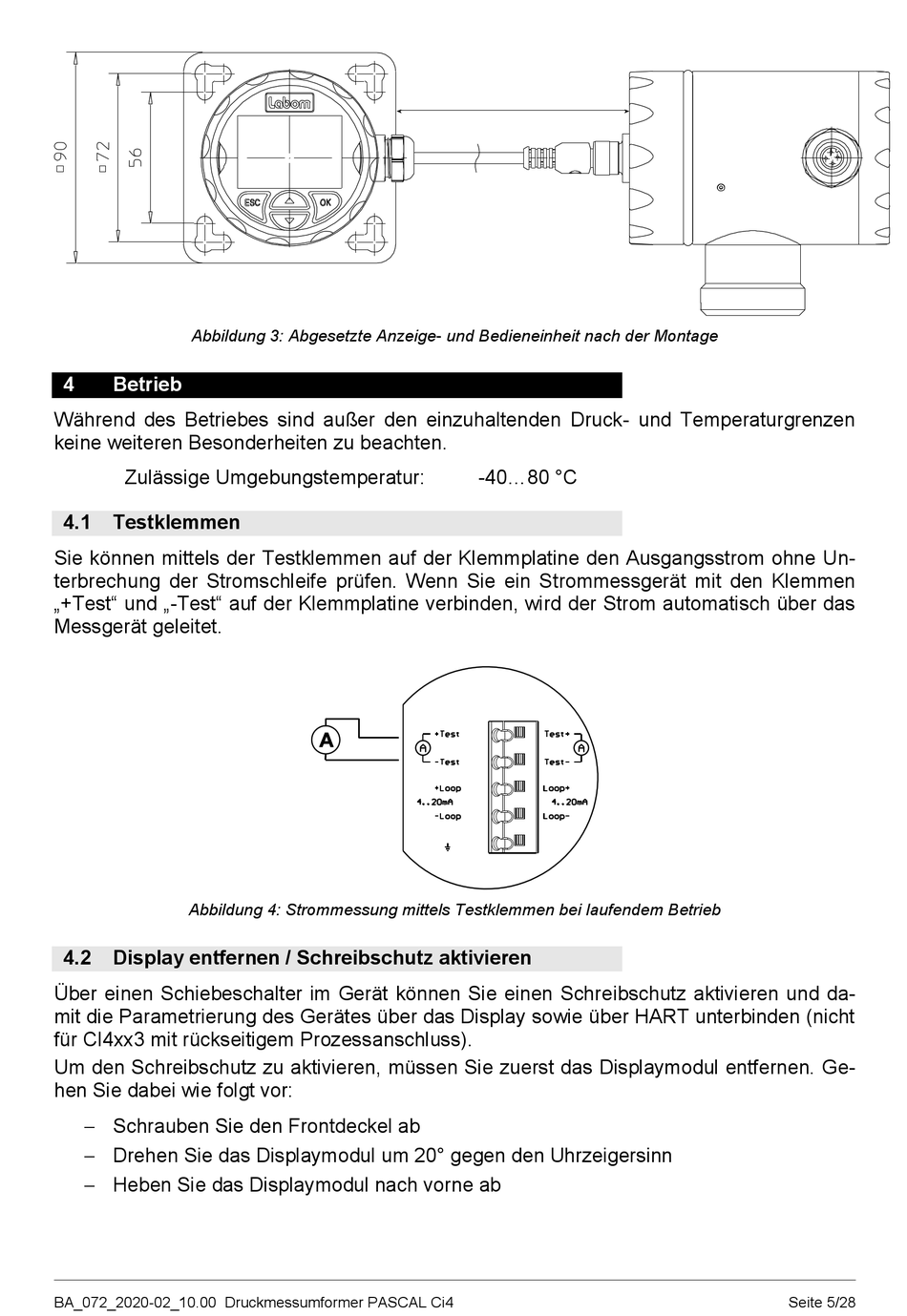

Abbildung 3: Abgesetzte Anzeige- und Bedieneinheit nach der Montage
4

Betrieb

Während des Betriebes sind außer den einzuhaltenden Druck- und Temperaturgrenzen
keine weiteren Besonderheiten zu beachten.
Zulässige Umgebungstemperatur:
4.1

Testklemmen

Sie können mittels der Testklemmen auf der Klemmplatine den Ausgangsstrom ohne Un-
terbrechung der Stromschleife prüfen. Wenn Sie ein Strommessgerät mit den Klemmen
„+Test" und „-Test" auf der Klemmplatine verbinden, wird der Strom automatisch über das
Messgerät geleitet.
Abbildung 4: Strommessung mittels Testklemmen bei laufendem Betrieb
4.2

Display entfernen / Schreibschutz aktivieren

Über einen Schiebeschalter im Gerät können Sie einen Schreibschutz aktivieren und da-
mit die Parametrierung des Gerätes über das Display sowie über HART unterbinden (nicht
für CI4xx3 mit rückseitigem Prozessanschluss).
Um den Schreibschutz zu aktivieren, müssen Sie zuerst das Displaymodul entfernen. Ge-
hen Sie dabei wie folgt vor:
 Schrauben Sie den Frontdeckel ab
 Drehen Sie das Displaymodul um 20° gegen den Uhrzeigersinn
 Heben Sie das Displaymodul nach vorne ab
BA_072_2020-02_10.00 Druckmessumformer PASCAL Ci4
-40...80 °C
Seite 5/28
