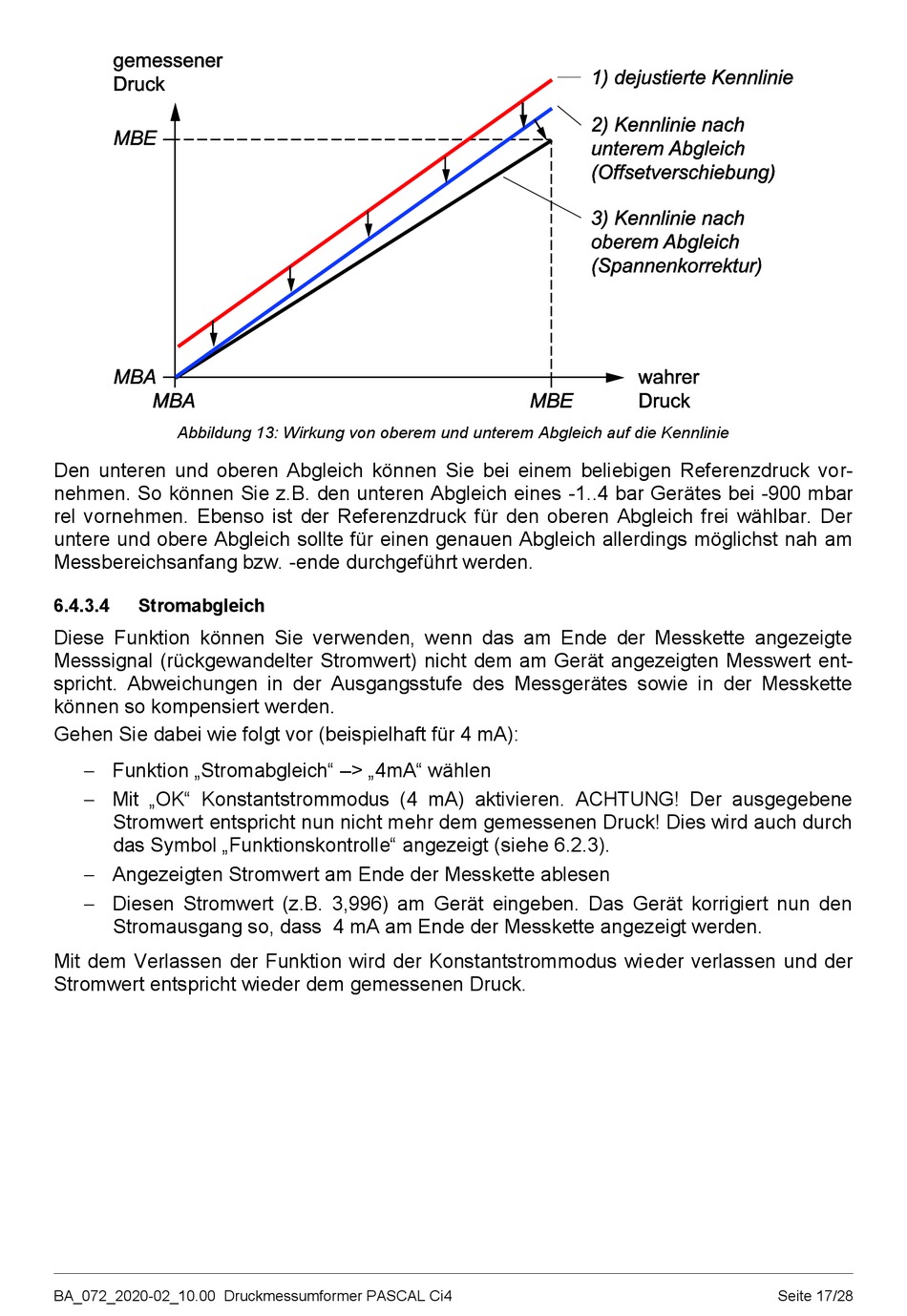

Abbildung 13: Wirkung von oberem und unterem Abgleich auf die Kennlinie
Den unteren und oberen Abgleich können Sie bei einem beliebigen Referenzdruck vor-
nehmen. So können Sie z.B. den unteren Abgleich eines -1..4 bar Gerätes bei -900 mbar
rel vornehmen. Ebenso ist der Referenzdruck für den oberen Abgleich frei wählbar. Der
untere und obere Abgleich sollte für einen genauen Abgleich allerdings möglichst nah am
Messbereichsanfang bzw. -ende durchgeführt werden.
6.4.3.4 Stromabgleich
Diese Funktion können Sie verwenden, wenn das am Ende der Messkette angezeigte
Messsignal (rückgewandelter Stromwert) nicht dem am Gerät angezeigten Messwert ent-
spricht. Abweichungen in der Ausgangsstufe des Messgerätes sowie in der Messkette
können so kompensiert werden.
Gehen Sie dabei wie folgt vor (beispielhaft für 4 mA):
 Funktion „Stromabgleich" –> „4mA" wählen
 Mit „OK" Konstantstrommodus (4 mA) aktivieren. ACHTUNG! Der ausgegebene
Stromwert entspricht nun nicht mehr dem gemessenen Druck! Dies wird auch durch
das Symbol „Funktionskontrolle" angezeigt (siehe 6.2.3).
 Angezeigten Stromwert am Ende der Messkette ablesen
 Diesen Stromwert (z.B. 3,996) am Gerät eingeben. Das Gerät korrigiert nun den
Stromausgang so, dass 4 mA am Ende der Messkette angezeigt werden.
Mit dem Verlassen der Funktion wird der Konstantstrommodus wieder verlassen und der
Stromwert entspricht wieder dem gemessenen Druck.
