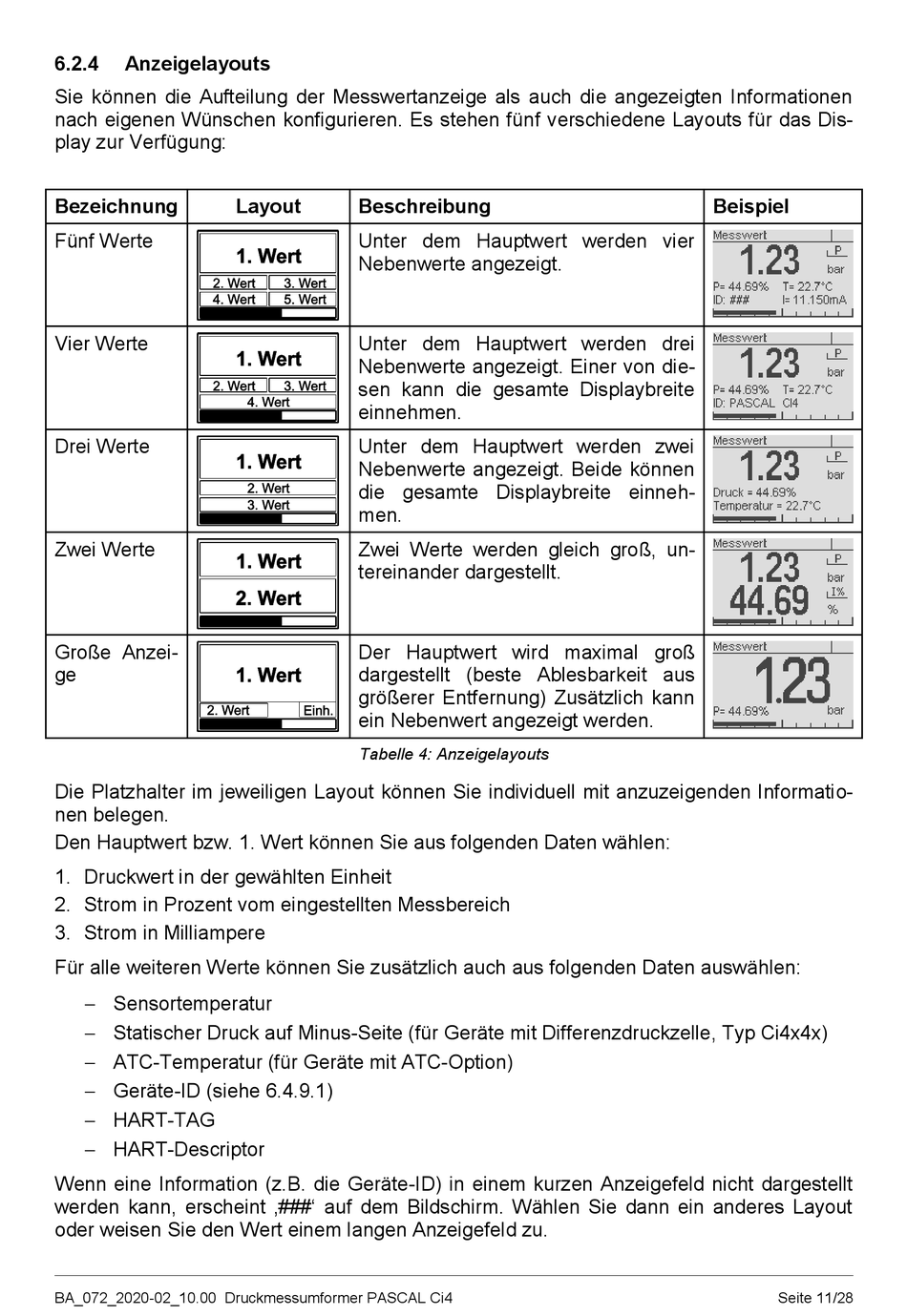

6.2.4 Anzeigelayouts
Sie können die Aufteilung der Messwertanzeige als auch die angezeigten Informationen
nach eigenen Wünschen konfigurieren. Es stehen fünf verschiedene Layouts für das Dis-
play zur Verfügung:
Bezeichnung
Fünf Werte
Vier Werte
Drei Werte
Zwei Werte
Große Anzei-
ge
Die Platzhalter im jeweiligen Layout können Sie individuell mit anzuzeigenden Informatio-
nen belegen.
Den Hauptwert bzw. 1. Wert können Sie aus folgenden Daten wählen:
1. Druckwert in der gewählten Einheit
2. Strom in Prozent vom eingestellten Messbereich
3. Strom in Milliampere
Für alle weiteren Werte können Sie zusätzlich auch aus folgenden Daten auswählen:
 Sensortemperatur
 Statischer Druck auf Minus-Seite (für Geräte mit Differenzdruckzelle, Typ Ci4x4x)
 ATC-Temperatur (für Geräte mit ATC-Option)
 Geräte-ID (siehe 6.4.9.1)
 HART-TAG
 HART-Descriptor
Wenn eine Information (z.B. die Geräte-ID) in einem kurzen Anzeigefeld nicht dargestellt
werden kann, erscheint ‚###' auf dem Bildschirm. Wählen Sie dann ein anderes Layout
oder weisen Sie den Wert einem langen Anzeigefeld zu.
BA_072_2020-02_10.00 Druckmessumformer PASCAL Ci4
Layout Beschreibung
Unter dem Hauptwert werden vier
Nebenwerte angezeigt.
Unter dem Hauptwert werden drei
Nebenwerte angezeigt. Einer von die-
sen kann die gesamte Displaybreite
einnehmen.
Unter dem Hauptwert werden zwei
Nebenwerte angezeigt. Beide können
die gesamte Displaybreite einneh-
men.
Zwei Werte werden gleich groß, un-
tereinander dargestellt.
Der Hauptwert wird maximal groß
dargestellt (beste Ablesbarkeit aus
größerer Entfernung) Zusätzlich kann
ein Nebenwert angezeigt werden.
Tabelle 4: Anzeigelayouts
Beispiel
