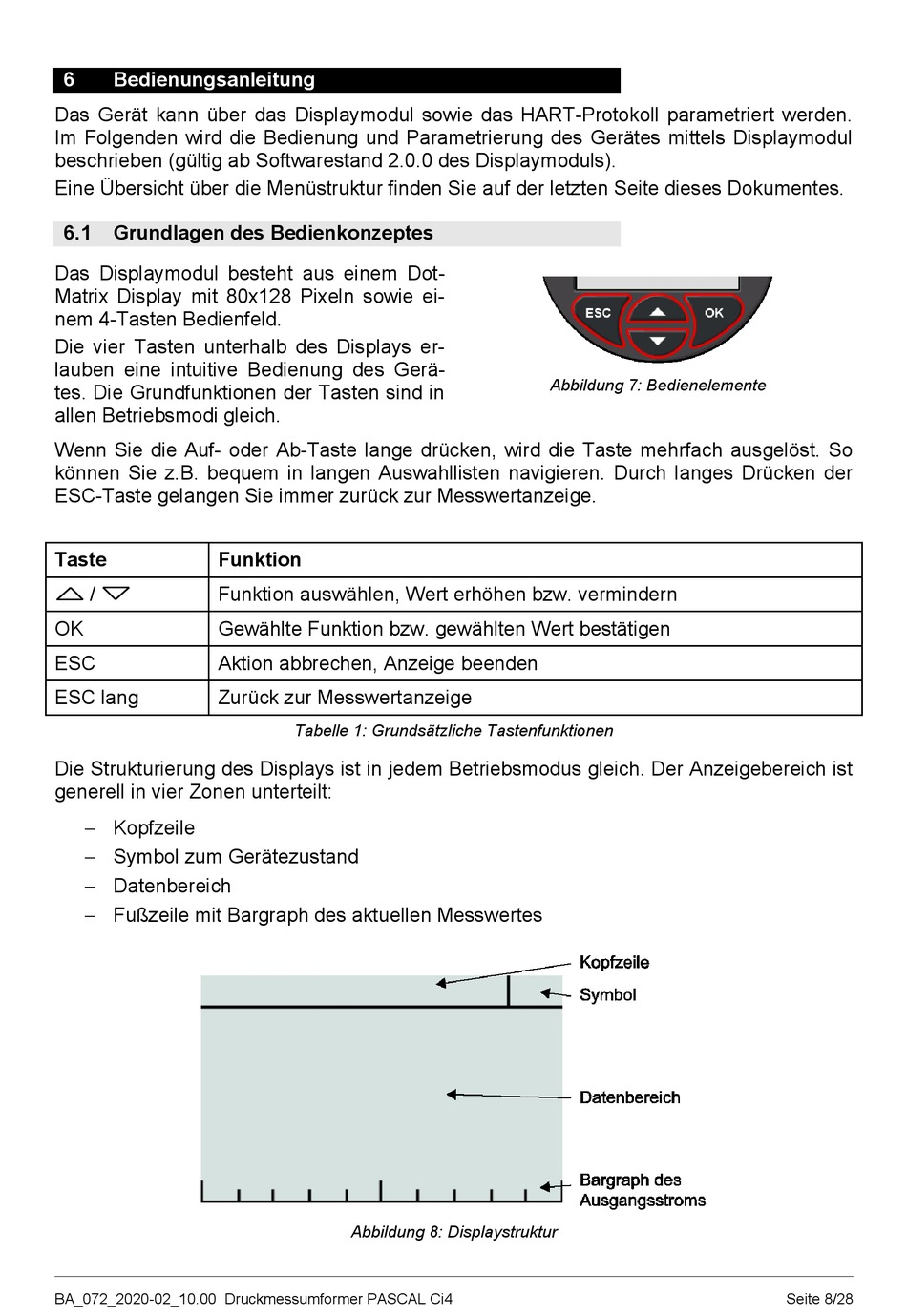

Bedienungsanleitung; Grundlagen Des Bedienkonzeptes - LABOM PASCAL Ci4 Bedienungsanleitung

6

Bedienungsanleitung

Das Gerät kann über das Displaymodul sowie das HART-Protokoll parametriert werden.
Im Folgenden wird die Bedienung und Parametrierung des Gerätes mittels Displaymodul
beschrieben (gültig ab Softwarestand 2.0.0 des Displaymoduls).
Eine Übersicht über die Menüstruktur finden Sie auf der letzten Seite dieses Dokumentes.
6.1

Grundlagen des Bedienkonzeptes

Das Displaymodul besteht aus einem Dot-
Matrix Display mit 80x128 Pixeln sowie ei-
nem 4-Tasten Bedienfeld.
Die vier Tasten unterhalb des Displays er-
lauben eine intuitive Bedienung des Gerä-
tes. Die Grundfunktionen der Tasten sind in
allen Betriebsmodi gleich.
Wenn Sie die Auf- oder Ab-Taste lange drücken, wird die Taste mehrfach ausgelöst. So
können Sie z.B. bequem in langen Auswahllisten navigieren. Durch langes Drücken der
ESC-Taste gelangen Sie immer zurück zur Messwertanzeige.
Taste Funktion
/ Funktion auswählen, Wert erhöhen bzw. vermindern
OK Gewählte Funktion bzw. gewählten Wert bestätigen
ESC Aktion abbrechen, Anzeige beenden
ESC lang Zurück zur Messwertanzeige
Die Strukturierung des Displays ist in jedem Betriebsmodus gleich. Der Anzeigebereich ist
generell in vier Zonen unterteilt:
 Kopfzeile
 Symbol zum Gerätezustand
 Datenbereich
 Fußzeile mit Bargraph des aktuellen Messwertes
BA_072_2020-02_10.00 Druckmessumformer PASCAL Ci4
Tabelle 1: Grundsätzliche Tastenfunktionen
Abbildung 8: Displaystruktur
Abbildung 7: Bedienelemente
