LABOM PASCAL Ci4 Bedienungsanleitung Seite 14

Zahlenwerte werden Stelle für Stelle eingegeben. Zuerst ist immer die höchstwertige Stelle
selektiert (sichtbar durch ein Dreieck ober- und unterhalb der Ziffer). Durch Drücken von
OK gelangen Sie zur jeweils nächsten Stelle.

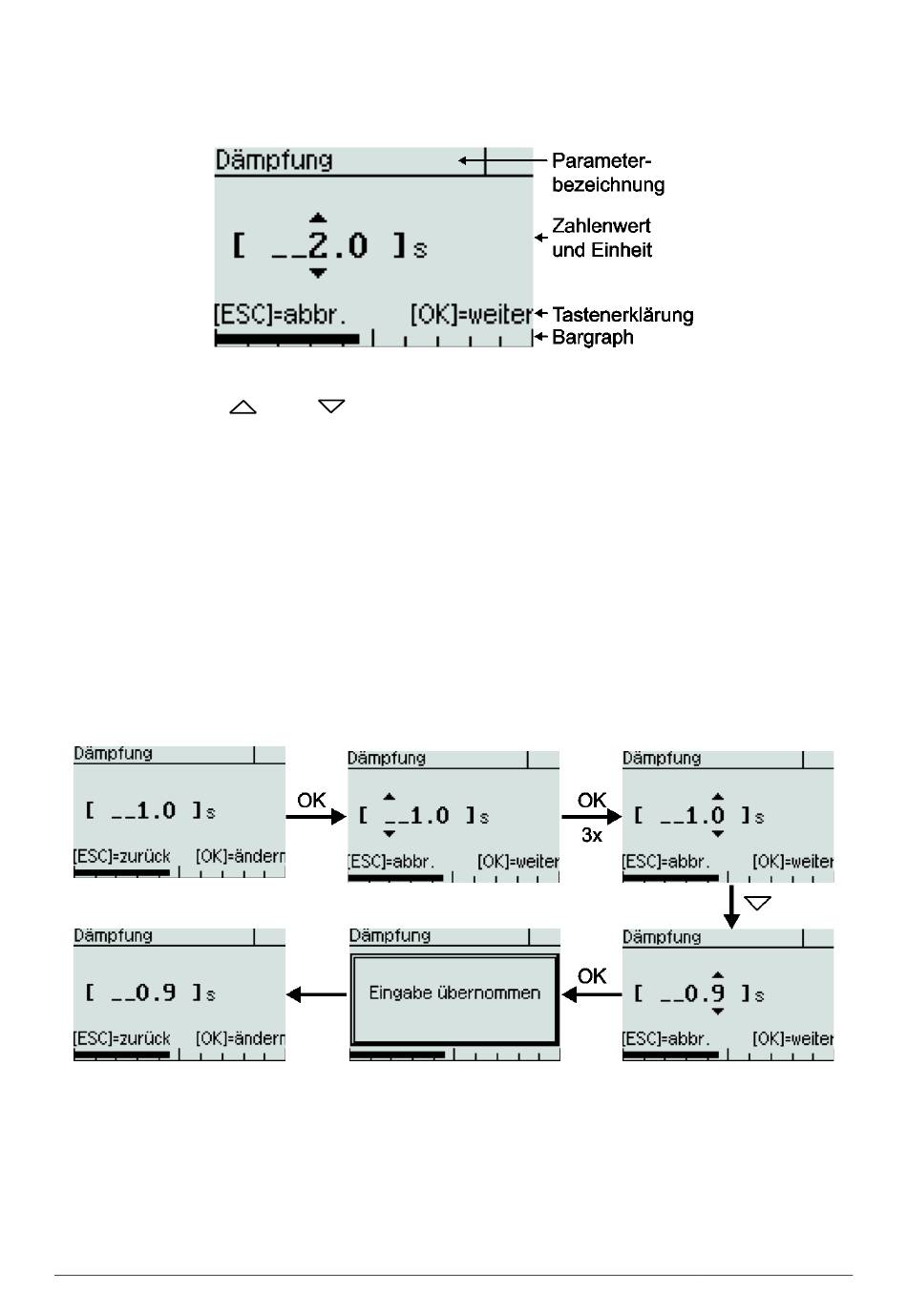

Abbildung 11 Elemente bei Einstellung eines Zahlenwertes
Durch Drücken der - bzw. -Taste verändern Sie die selektierte Stelle. Die höherwer-
tige Stelle wird dabei ggf. mit erhöht bzw. erniedrigt. Dadurch können Sie sehr einfach von
z.B. 19 auf 20 wechseln, ohne zwei Stellen editieren zu müssen.
Niederwertige Stellen werden nicht beeinflusst, es sei denn, dass eine Einstellgrenze er-
reicht wird. Dann wird der Wert auf die Einstellgrenze gesetzt.
Negative Zahlen können Sie einstellen, indem Sie den Zahlenwert über Null hinaus ver-
mindern.
Durch Drücken der ESC-Taste können Sie jederzeit die Eingabe abbrechen und zur An-
sicht des gespeicherten Wertes zurückwechseln. Es erfolgt dabei keine Speicherung des
eventuell geänderten Zahlenwertes.
Mit der OK-Taste bestätigen Sie die eingestellte Ziffer und springen zur nächsten Stelle.
Mit der Bestätigung der letzten Ziffer wird der gesamte Wert gespeichert. Sie können von
jeder Ziffer aus den neuen Wert speichern, indem Sie die OK-Taste lange gedrückt halten.
Abbildung 12: Ablauf bei Zahleneingabe am Beispiel der Umstellung von 1.0 auf 0.9
