4.2 Ableitstrom mit und ohne LEAKCOMP

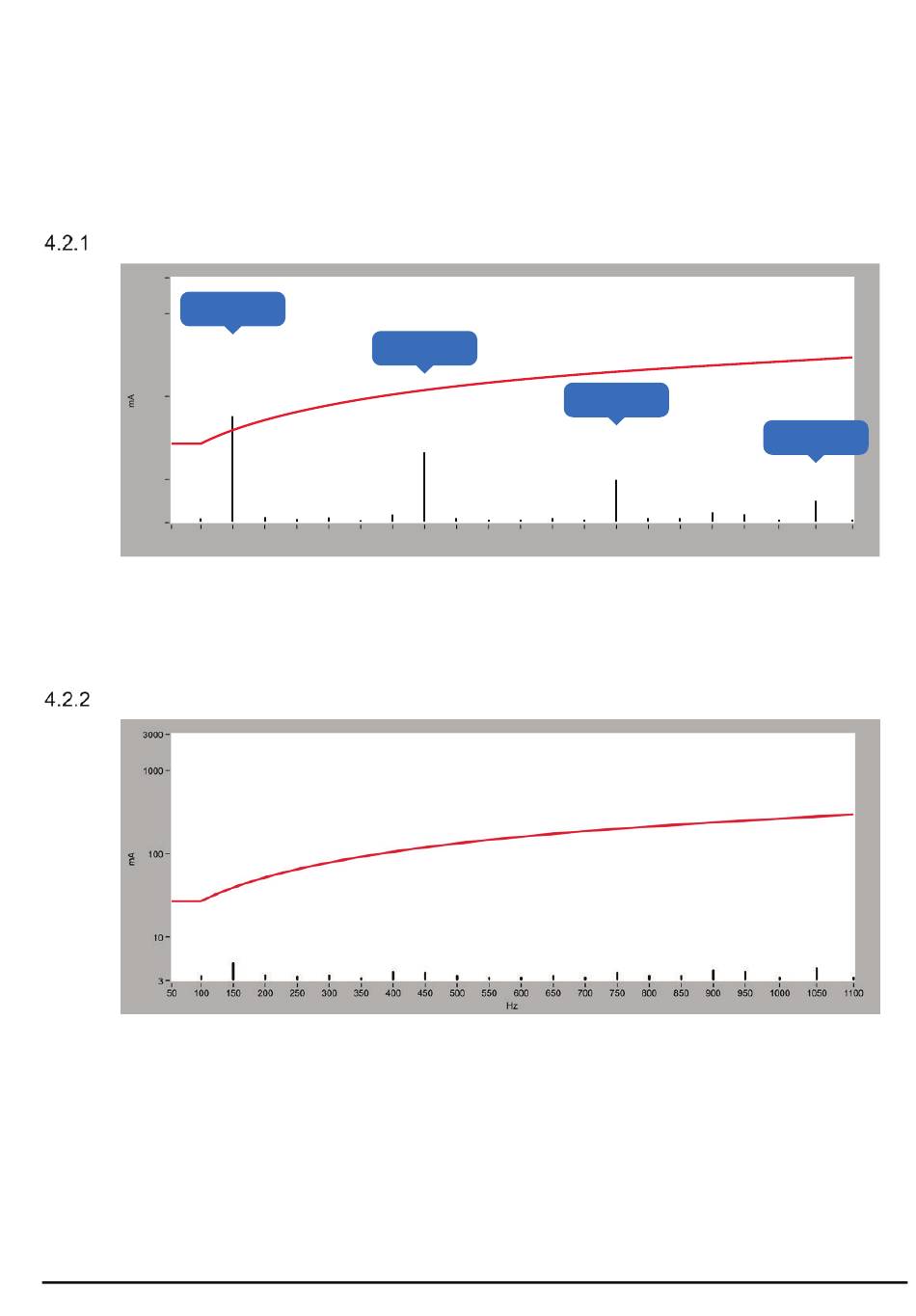

Beispielhafte Darstellungen der Frequenzanteile des Ableitstroms mittels Fourieranalyse
bei Umrichter-Betrieb, gemessen mit EPA LEAKWATCH.
Ableitstrom ohne LEAKCOMP
3000
150Hz
1000
100
10
3
50 100
Die Auslöseschwelle (rote Linie) des FI-Schutzschalters (hier EPA RCCB1 mit 30 mA)
wird bei 150 Hz* deutlich überschritten. Der FI-Schutzschalter würde einen zu hohen
Differenzstrom erfassen und deshalb auslösen.
Ableitstrom mit LEAKCOMP
Mit Hilfe der Ableitstromkompensation LEAKCOMP
Auslöseschwelle (rote Linie) des FI-Schutzschalters (hier EPA RCCB1 30 mA) nicht
mehr überschritten. Der FI-Schutzschalter wird nicht mehr durch die betriebsbedingten
Ableitströme zum Auslösen gebracht.
* 180 Hz bei 60 Hz-Version mit Frequenzen von 180 Hz, 540 Hz, 900 Hz und 1260 Hz
®
LEAKCOMP HP
®
