8.3

Anzeige-Modi Display / Funktionstasten

HINWEIS
Dieses Kapitel bezieht sich nur auf LEAKCOMP
ist nicht relevant für die Modelle LEAKCOMP

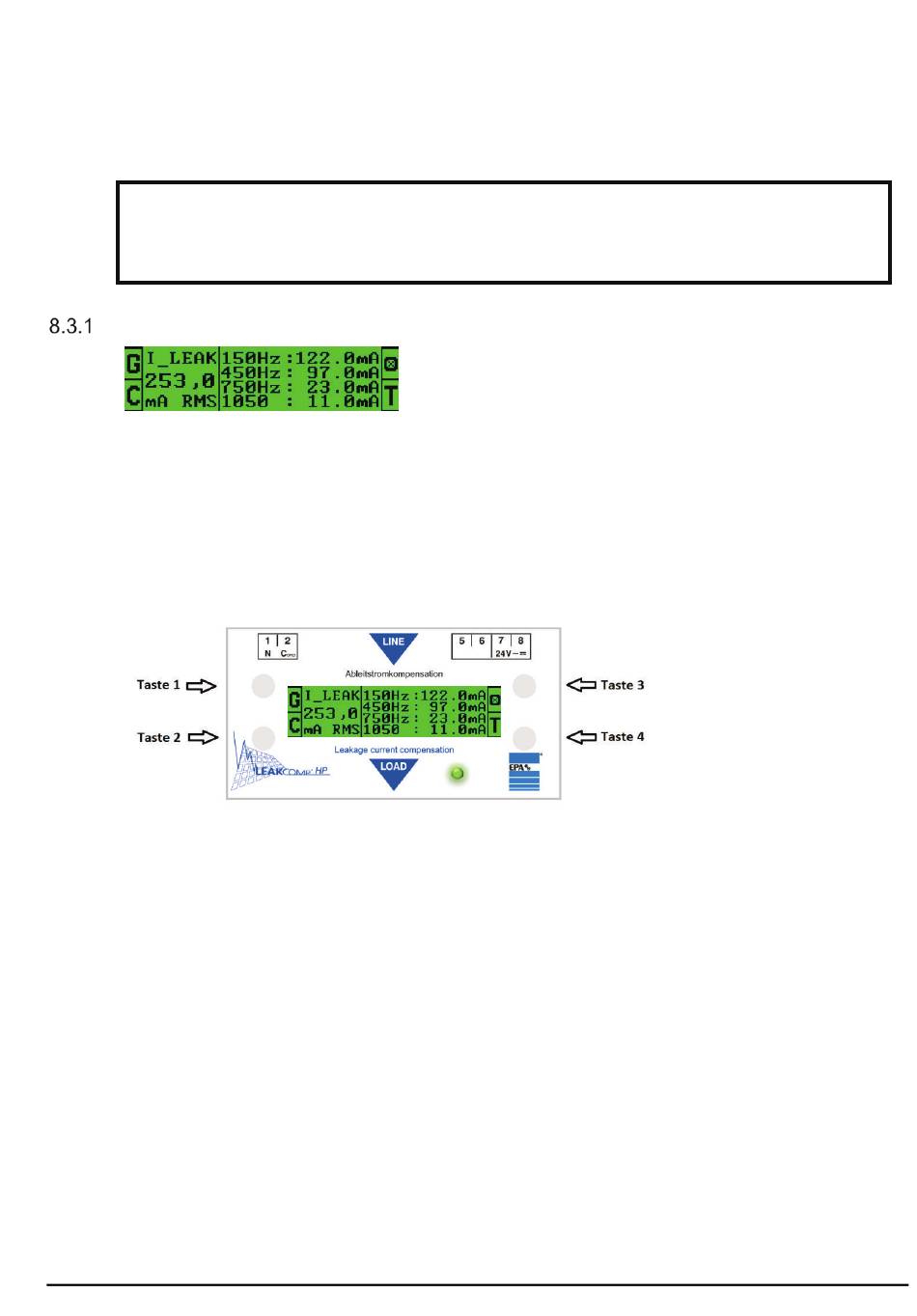

Anzeige des Ableitstroms
Dargestellt sind fünf Anzeigewerte.
Es werden die, für die real im Lastkreis auftretenden Ableitströme, vier Arbeitsfrequenzen
150 Hz, 450 Hz, 750 Hz und 1050 Hz, numerisch angezeigt.
Weiterhin erfolgt eine optisch größere Anzeige des Effektivwertes des Gesamt-
Ableitstroms im Frequenzbereich bis ca. 10 kHz. Der Anzeigebereich beträgt 0...999 mA
auf 1 mA genau (die Nachkommastelle ist 0).
Die Buchstaben G, C, T sowie das Lampen-Symbol weisen auf die Funktion der jeweils
daneben befindlichen Folientaste auf der Frontplatte des Gerätes hin.
Mit den beiden linken Tasten (1 + 2) können vier Ableitstrom-Darstellungsformen
ausgewählt werden.
Beim Einschalten des LEAKCOMP
numerisch" dargestellt.
* 60 Hz-Version mit Frequenzen von 540 Hz, 900 Hz und 1260 Hz
®
LEAKCOMP HP
®
HP (mit Multifunktionsdisplay) und
®
HP eco / eco ext
®
HP wird immer die Anzeigeform „Ableitstrom
