DE
6.3 Mechanischer Anschluss
6.3.1 Mindesteinbaumaße
Um genügend Platz für Wartungsarbeiten oder zum Anbau zusätzlicher Bauteile zum Aufbau einer Zentralschmieranlage an die Pumpe zu
haben, sollte in jede Richtung zu den angegebenen Maßen zusätzlich ein Freiraum von mindestens 100 mm vorgesehen werden.

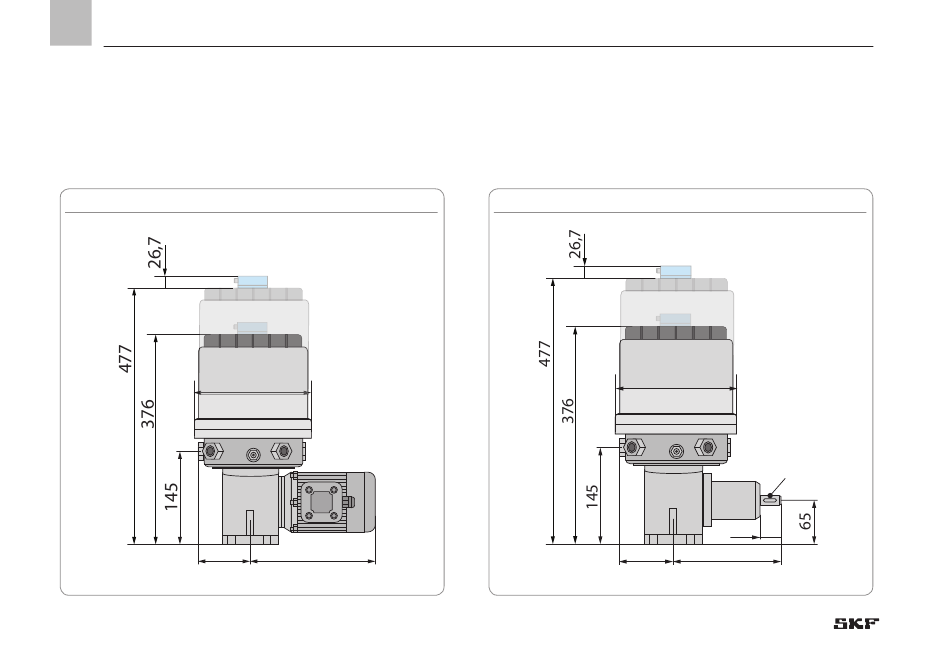

4/8 Liter Behälter 1-stufiges Getriebe und Motor Abb. 4
Ø 230
97
951-171-048
Version 02
~220
- 34 -
4/8 Liter Behälter 1-stufiges Getriebe und freies Wellenende Abb. 5
Ø 230
97
6. Montage
Ø 12h9
30
165
