3. Übersicht, Funktionsbeschreibung
DE

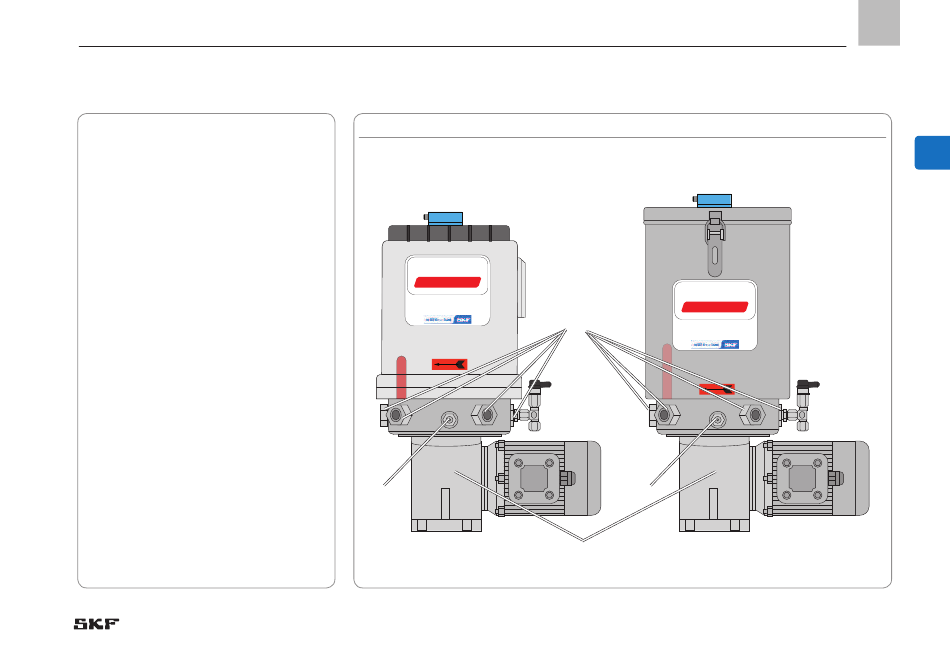

Übersicht, Funktionsbeschreibung Abb. 2
2 Pumpengehäuse
Das Pumpengehäuse dient zur Montage der
3
Pumpe. Im Pumpengehäuse befinden sich die
Pumpenelemente, der Befüllnippel, sowie die
Welle zum Antrieb des Rührflügels und der
Pumpenelemente.
3 Pumpenelemente
Die Pumpe kann mit bis zu 5 Pumpenele-
menten bestückt werden.
LINCOLN
LINCOLN
4 Befüllnippel
Der Befüllnippel dient zur Befüllung der Pumpe
von unten. Wird der Befüllnippel entfernt, kann
3
mit entsprechendem Zubehör über diesen
Anschluss der optionale Befüllanschluss oder
die optionale externe Fettrückführung von den
Druckbegrenzungsventilen an den Pumpen-
elementen angeschlossen werden.
4
4
2
951-171-048
Version 02
- 21 -
