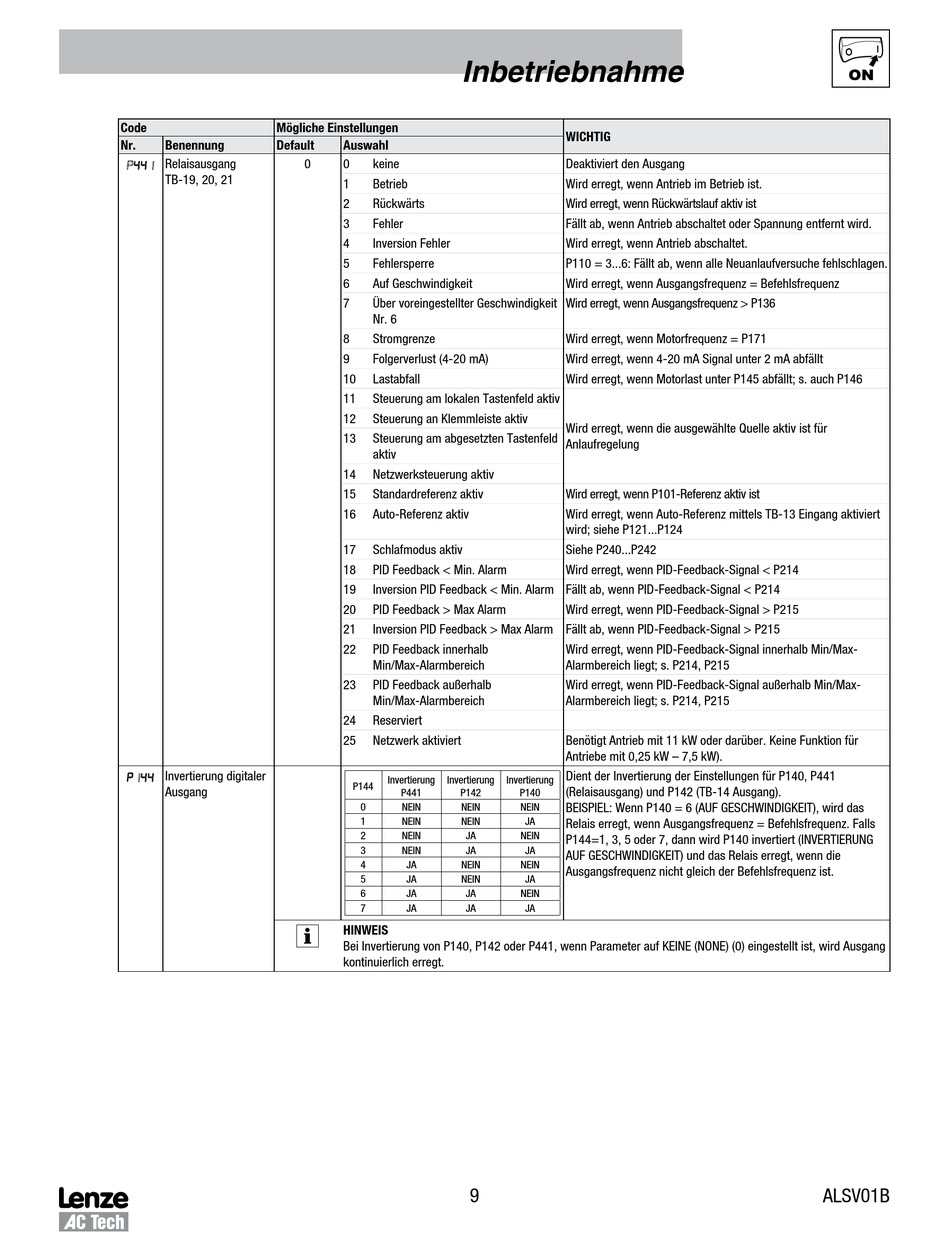

Code
Mögliche Einstellungen
Nr.
Benennung
Default
Relaisausgang
44
TB-19, 20, 21
P 44 Invertierung digitaler
Ausgang
Inbetriebnahme
Auswahl
0
0
keine
1
Betrieb
2
Rückwärts
3
Fehler
4
Inversion Fehler
5
Fehlersperre
6
Auf Geschwindigkeit
7
Über voreingestellter Geschwindigkeit
Nr. 6
8
Stromgrenze
9
Folgerverlust (4-20 mA)
10
Lastabfall
11
Steuerung am lokalen Tastenfeld aktiv
12
Steuerung an Klemmleiste aktiv
13
Steuerung am abgesetzten Tastenfeld
aktiv
14
Netzwerksteuerung aktiv
15
Standardreferenz aktiv
16
Auto-Referenz aktiv
17
Schlafmodus aktiv
18
PID Feedback < Min. Alarm
19
Inversion PID Feedback < Min. Alarm Fällt ab, wenn PID-Feedback-Signal < P214
20
PID Feedback > Max Alarm
21
Inversion PID Feedback > Max Alarm Fällt ab, wenn PID-Feedback-Signal > P215
22
PID Feedback innerhalb
Min/Max-Alarmbereich
23
PID Feedback außerhalb
Min/Max-Alarmbereich
24
Reserviert
25
Netzwerk aktiviert
Invertierung
Invertierung
P144
P441
P142
0
NEIN
NEIN
1
NEIN
NEIN
2
NEIN
JA
3
NEIN
JA
4
JA
NEIN
5
JA
NEIN
6
JA
JA
7
JA
JA
HINWEIS
Bei Invertierung von P140, P142 oder P441, wenn Parameter auf KEINE (NONE) (0) eingestellt ist, wird Ausgang
kontinuierlich erregt.
9
WICHTIG
Deaktiviert den Ausgang
Wird erregt, wenn Antrieb im Betrieb ist.
Wird erregt, wenn Rückwärtslauf aktiv ist
Fällt ab, wenn Antrieb abschaltet oder Spannung entfernt wird.
Wird erregt, wenn Antrieb abschaltet.
P110 = 3...6: Fällt ab, wenn alle Neuanlaufversuche fehlschlagen.
Wird erregt, wenn Ausgangsfrequenz = Befehlsfrequenz
Wird erregt, wenn Ausgangsfrequenz > P136
Wird erregt, wenn Motorfrequenz = P171
Wird erregt, wenn 4-20 mA Signal unter 2 mA abfällt
Wird erregt, wenn Motorlast unter P145 abfällt; s. auch P146
Wird erregt, wenn die ausgewählte Quelle aktiv ist für
Anlaufregelung
Wird erregt, wenn P101-Referenz aktiv ist
Wird erregt, wenn Auto-Referenz mittels TB-13 Eingang aktiviert
wird; siehe P121...P124
Siehe P240...P242
Wird erregt, wenn PID-Feedback-Signal < P214
Wird erregt, wenn PID-Feedback-Signal > P215
Wird erregt, wenn PID-Feedback-Signal innerhalb Min/Max-
Alarmbereich liegt; s. P214, P215
Wird erregt, wenn PID-Feedback-Signal außerhalb Min/Max-
Alarmbereich liegt; s. P214, P215
Benötigt Antrieb mit 11 kW oder darüber. Keine Funktion für
Antriebe mit 0,25 kW – 7,5 kW).
Dient der Invertierung der Einstellungen für P140, P441
Invertierung
(Relaisausgang) und P142 (TB-14 Ausgang).
P140
NEIN
BEISPIEL: Wenn P140 = 6 (AUF GESCHWINDIGKEIT), wird das
JA
Relais erregt, wenn Ausgangsfrequenz = Befehlsfrequenz. Falls
NEIN
P144=1, 3, 5 oder 7, dann wird P140 invertiert (INVERTIERUNG
JA
AUF GESCHWINDIGKEIT) und das Relais erregt, wenn die
NEIN
Ausgangsfrequenz nicht gleich der Befehlsfrequenz ist.
JA
NEIN
JA
