4.3
LED-Anzeige
Parameter P530 ermöglicht die Überwachung der Steuerklemmen und der allgemeinen Antriebsbedingungen:
Ein leuchtendes LED-Segment zeigt:
• Die Schutzschaltung ist aktiv (LED 1)
• Der Logikpegel-Schalter ist auf High (+) eingestellt
• Eingangsklemme ist aktiviert (LED 2)
• Ausgangsklemme ist stromführend (LED 4)
• Das Laderelais ist keine Klemme, dieses Segment leuchtet, wenn das Laderelais erregt ist (LED 4).
ALSV01B
Inbetriebnahme
1
2
LED
* Eingang 13D nur bei 11-22kW-Modellen (15-30HP) verfügbar

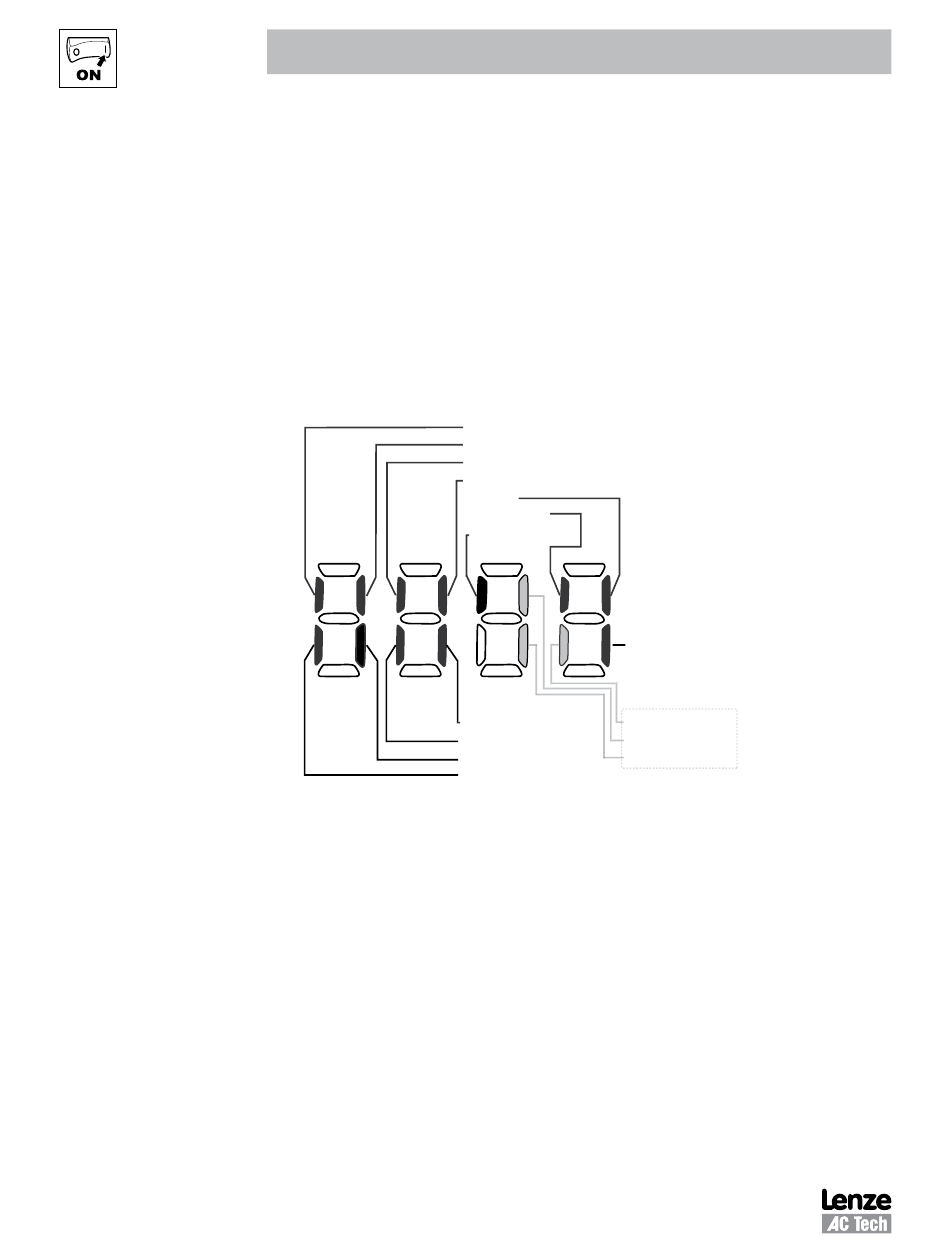

Abbildung 6: LED-Statusanzeigen
Diagnose Stromgrenze
Logikpegel-Schalter
Eingang 1
Eingang 13B
Relais
Ausgang 14
Eingang 13D*
3
4
Laderelais
Nur zusätzliches I/O-Modul
Eingang 13C
Hilfsrelais
Eingang 13F
Eingang 13A
Eingang 13E
Werkseitig reserviert
Diagnose Schutzschaltung
10
