4.3 Montage des Temperaturfühlers
4.3.1 Einbringen des 0-Rings in den Spezialkugelhahn

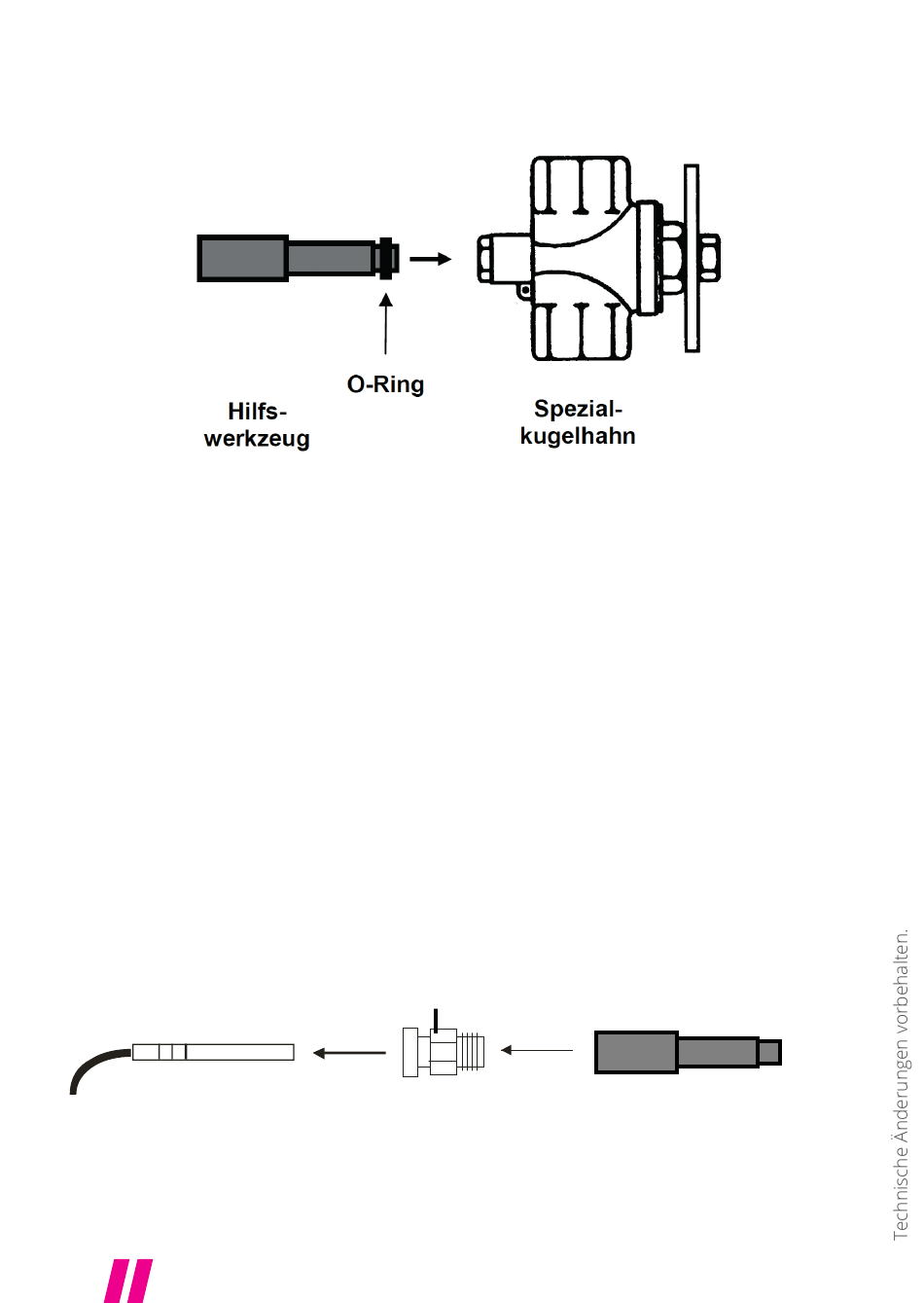

Bitte zuerst die O-Ringdichtung mittels des beiliegenden Hilfswerkzeuges
in den Spezialkugelhahn einsetzen. Hierzu die O-Ringdichtung auf die ver-
jüngte Seite des Hilfswerkzeuges aufsetzen und unter leichten Dehbewe-
gungen in den Spezialkugelhahn einsetzen. Zur leichteren Montage sollte
der O-Ring mit einem Gleitmittel benetzt werden.
4.3.2 Verschraubung an den Temperaturfühler
befestigen
Bitte schieben Sie zunächst die Verschraubung auf den Temperaturfühler
und führen danach den Temperaturfühler in die Rückseite des Hilfswerk-
Verschraubung an den Temperaturfühler befestigen
zeugs bis zum Anschlag ein. Hierdurch erreichen Sie die richtige Positionie-
chieben Sie zunächst die Verschraubung auf den Temperaturfühler und führen danach rung der Verschraubung in die Kerbstellen des Temperaturfühlers.
emperaturfühler in die Rückseite des Hilfswerkzeugs bis zum Anschlag ein. Hierdurch
hen Sie die richtige Positionierung der Verschraubung in die Kerbstellen des
eraturfühlers.
Temperatur-
6
önnen Sie mittels einer Zange den Sicherungssplint in die Verschraubung drücken.
fühler
